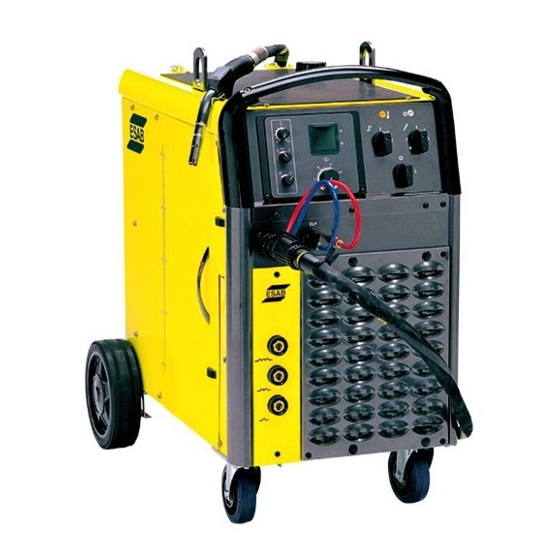

ESABMig C420
Instruction manual
Manuel d'instructions
0349 301 075
030919
Valid for serial no. 237

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ESABMig C420 and is the answer not in the manual?

Questions and answers

Related Manuals for ESAB ESABMig C420

Summary of Contents for ESAB ESABMig C420

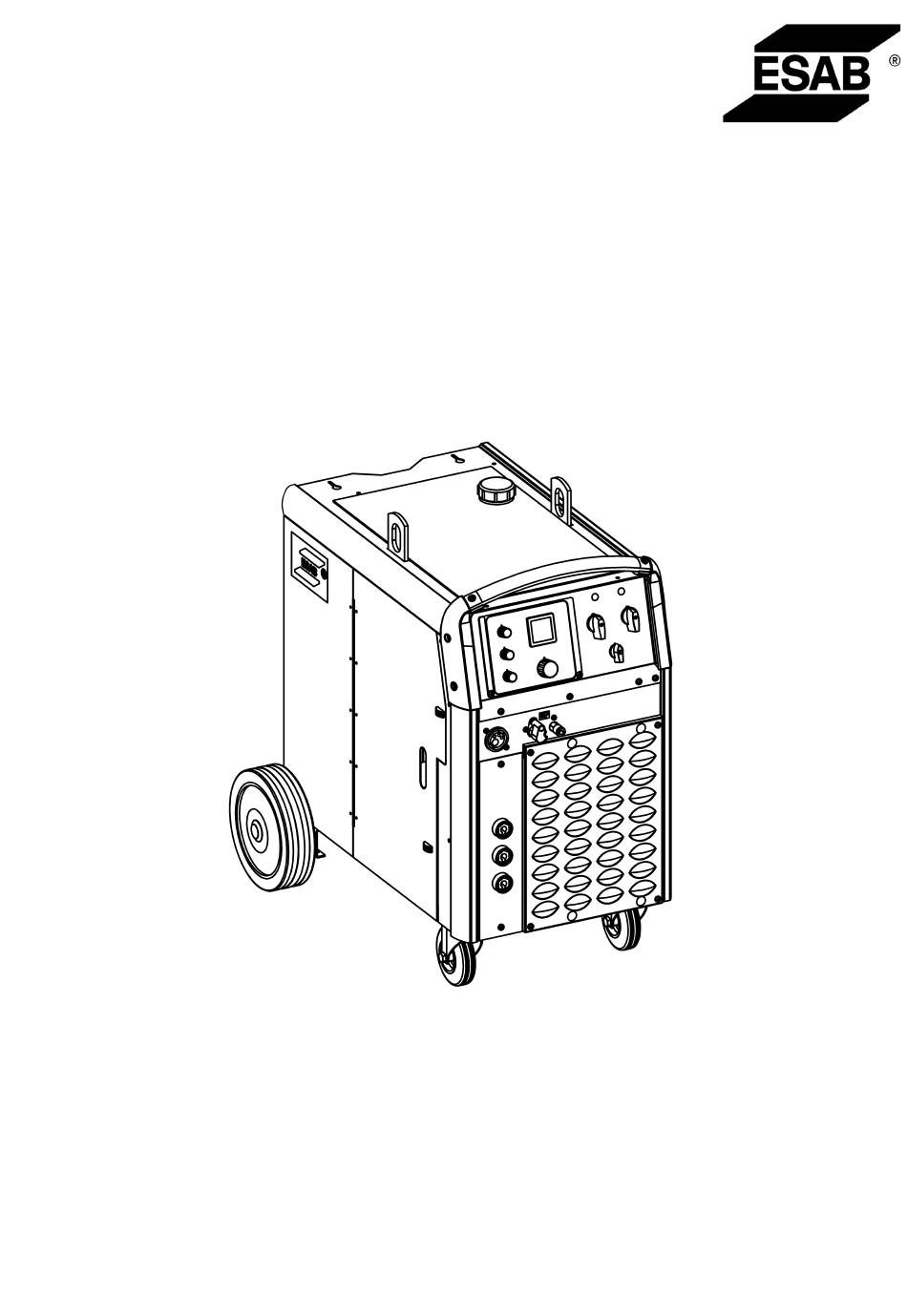

  • Page 1 ESABMig C420 Instruction manual Manuel d’instructions 0349 301 075 030919 Valid for serial no. 237...
  • Page 2 ENGLISH ..........FRANÇAIS .

  • Page 3: Table Of Contents

    ENGLISH 1 DIRECTIVE ............2 SAFETY .

  • Page 4: Directive

    ESAB Welding Equipment AB, S–695 81 Laxå, Sweden, gives its unreserved guarantee that welding power source ESABMig C420 from serial number 237 complies with standard IEC/EN 60974–1, in accordance with the requirements of directive (73/23/EEC) and addendum (93/68/EEC) and with standard EN 50199 in accordance with the requirements of directive (89/336/EEC) and addendum (93/68/EEC).
  • Page 5 WARNING ARC WELDING AND CUTTING CAN BE INJURIOUS TO YOURSELF AND OTHERS. TAKE PRECAU- TIONS WHEN WELDING. ASK FOR YOUR EMPLOYER’S SAFETY PRACTICES WHICH SHOULD BE BASED ON MANUFACTURERS’ HAZARD DATA. ELECTRIC SHOCK – Can kill Install and earth the welding unit in accordance with applicable standards. Do not touch live electrical parts or electrodes with bare skin, wet gloves or wet clothing.

  • Page 6: Introduction

    MIG/MAG welding with solid wires of steel, stainless steel or aluminium, and cored wires with or without shielding gas. The ESABMig C420 is not equipped with cooling system and can operate only with appropriate gas cooled torches.

  • Page 7: Installation

    Duty cycle The duty cycle refers to the time as a percentage of a ten–minute period that you can weld at a cer- tain load without overloading. Enclosure class The IP code indicates the enclosure class, i. e. the degree of protection against penetration by solid objects or water.

  • Page 8: Assembly Of Components

    Assembly of components WARNING! During transport, the rear wheels of the power source are in their forward position. Before use, place the wheels in their rear position. Electrical installation – 8 – C420e1...

  • Page 9: Mains Power Supply

    Mains power supply Check that the unit is connected to the correct mains power supply voltage, and that it is protected by the correct fuse size. A protective earth connection must be made, in accordance with regulations. Rating plate with supply connection data ESABMig C420w 3∼...

  • Page 10: Operation

    There is a risk of tipping while transportation and operation, if the welding machine leans more than 10 . In that case appropriate securing has to be provided ! Connection and control devices ESABMig C420 Mains supply switch Connection for return cable (–), medium in- ductance Switch, coarse control Connection for return cable (–), low induc-...

  • Page 11: Functions Explanation

    Functions explanation The ESABMig C420 is equipped with standard control unit. Welder can manually select and adjust all welding parameters. Wire speed 75 – 1000 ipm (1,9 – 25m/min) is set with knob [12]. The stroke control (2/4 stroke) is selected with switch [13].

  • Page 12: Recommended Welding Parameters

    Recommended welding parameters 6.3.1 Carbon steel 25%CO –75%Ar; short circuiting arc, Solid wire (ER 70S–6) Coarse step Fine step Return Sheet T Wire j Feed speed 230/460/575V 230/460/575V cable [inch] [inch] [inch/min] 1–5 1–7 socket 0,030 2 / 2 / 1 6 / 4 / 4 0,035 2 / 2 / 1...
  • Page 13 6.3.2 Carbon steel 18%CO –82%Ar; spray arc, Solid wire (ER 70S–6) Coarse step Feed Fine step Return Sheet T Wire j 230/460/575V speed 230/460/575V cable [inch] [inch] [inch/min] 1–5 1–7 socket 0,030 2 / 2 / 1 5 / 5 / 5 3/16 0,035 5 / 4 / 4...
  • Page 14 6.3.4 Stainless steel 2%CO –98%Ar; spray arc, Solid wire Coarse step Feed Fine step Return Sheet T Wire j speed 230/460/575V 230/460/575V cable [inch] [inch] 1–5 [inch/min] 1–7 socket 0,035 5 / 4 / 4 1 / 7 / 7 0,045 4 / 4 / 4 7 / 6 / 6...

  • Page 15: Maintenance

    6.3.7 Aluminium (Mg5) ER5356 100%Ar; spray arc Coarse step Feed Fine step Return Sheet T Wire j speed 230/460/575V 230/460/575V cable [inch] [inch] 1–5 [inch/min] 1–7 socket 0,045 4 / 4 / 4 6 / 5 / 4 3/16 3/16 0,063 –...

  • Page 16: Fault Tracing

    Spare parts may be ordered through your nearest ESAB dealer, see the last page of this publication. – 16 –...
  • Page 17 FRANÇAIS 1 DIRECTIVES ............2 SÉCURITÉ...

  • Page 18: Directives

    ESAB Welding Equipment AB, S–695 81 Laxå Suède, certifie que la source de courant de soudage ESABMig C420 à partir du numéro de série 237 est conforme à la norme IEC/EN 60974–1 selon les cinditions de la directive (73/23/CEE) avec additif (93/68/CEE) et à la norme EN 50199 selon les conditions de la directive (89/336/CEE) avec additif (93/68/CEE).
  • Page 19 AVERTISSEMENT LE SOUDAGE ET LE COUPAGE À L’ARC PEUVENT ÊTRE DANGEREUX POUR VOUS COMME POUR AUTRUI. SOYEZ DONC TRÈS PRUDENT EN UTILISANT LA MACHINE À SOUDER. OB- SERVEZ LES RÈGLES DE SÉCURITÉ DE VOTRE EMPLOYEUR, QUI DOIVENT ÊTRE BASÉES SUR LES TEXTES D’AVERTISSEMENT DU FABRICANT DÉCHARGE ÉLECTRIQUE –...

  • Page 20: Introduction

    MlG/MAG, à l’aide des fils solides d’acier, d’acier inoxydable ou d’aluminium, ainsi qu’au soudage à l’aide des fils fourrés sous gaz protecteur ou non. Les appareils ESABMig C420 ne possèdent pas de système de refroidissement et ne peuvent fonctionner qu’avec des torches refroidies à I’aide de gaz protecteur.

  • Page 21: Installation

    Facteur de marche Le facteur d’intermittence est le temps, exprimé en pourcentage d’une période de 10 minutes, pen- dant lequel il est possible de souder à une charge déterminée. Classe de protection Le code IP indique la classe de protection, c’est–à–dire le degré d’étanchéité à l’eau et aux particules solides.

  • Page 22: Assemblage Des Composants

    Assemblage des composants ATTENTION! Lors du transport, les roues arrieres du poste se trouvent dans la position en avant. Avant l’utilisation, placez les roues arrieres du poste en position en arriere. Installation électrique – 22 – C420f1...

  • Page 23: Alimentation Secteur

    Alimentation secteur Vérifiez que la tension d’alimentation est correcte et que l’installation est protégée par un fusible de calibre approprié. L’installation doit être reliée à la terre, conformément aux réglementations en vigueur. Plaque signalétique avec informations de connexion ESABMig C420w 3∼...

  • Page 24: Mise En Marche

    Si au cour du travail ou lors du transport, l’appareil s’incline de plus que de 10 , il risque de tomber, il est donc indispensable d’y assurer une protection appropriée! Appareils de contrôle et connexion ESABMig C420 Interrupteur principal Connexion pour câble de retour (–), inductance moyenne Commutateur de réglage de tension...

  • Page 25: Explication Des Fonctions

    Explication des fonctions Les appareils ESABMig C420w/420 sont équipés des systèmes de commande standards. L’opérateur peut choisir et régler manuellement tous les parametres de soudage : Vitesse d’alimentation du fil 75 – 1000 ipm (1,9 – 25m/min) Mode de commande (2–temps/4–temps) Vitesse initiale –...

  • Page 26: Paramètres De Soudage Recommandés

    Paramètres de soudage recommandés 6.3.1 Acier au Carbone 25%CO –75%Ar; Transfer court circuit, fil solide (ER70S–6) Vitesse de Ajustement Ajustement Épaisseur Prise du grossier Fil j câble de [pouce/ 230/460/575V 230/460/575V [pouce] [pouce] retour min] 1–5 1–7 0,030 2 / 2 / 1 6 / 4 / 4 0,035 2 / 2 / 1...
  • Page 27 6.3.2 Acier au Carbone 18% CO –82%Ar; pulvérisation axial, fil solide (ER70S–6) Vitesse de Ajustement Ajustement Épaisseur Prise du grossier Fil j câble de [pouce/ 230/460/575V 230/460/575V [pouce] [pouce] retour min] 1–5 1–7 0,030 2 / 2 / 1 5 / 5 / 5 3/16 0,035 5 / 4 / 4...
  • Page 28 6.3.4 Acier inoxydable 2%CO –98%Ar; pulvérization axial, fil solide Vitesse de Ajustement Ajustement Épaisseur Prise du grossier Fil j câble de [pouce/ 230/460/575V 230/460/575V [pouce] [pouce] retour min] 1–5 1–7 0,035 5 / 4 / 4 1 / 7 / 7 0,045 4 / 4 / 4 7 / 6 / 6...

  • Page 29: Maintenance

    6.3.7 Aluminium (Mg5) ER5356 100%Ar; pulvérisation axial Vitesse de Ajustement Ajustement Épaisseur Prise du grossier Fil j câble de [pouce/ 230/460/575V 230/460/575V [pouce] [pouce] retour min] 1–5 1–7 0,045 4 / 4 / 4 6 / 5 / 4 3/16 3/16 0,063 –...

  • Page 30: Recherche De Panne

    COMMANDE DE PIÈCES DE RECHANGE ESABMig C420 est conçue et éprouvée conformément à la norme internationale et eu- ropéenne IEC/EN60974–1 et EN 50199. Il incombe à l’entreprise chargée de tout travail de maintenance ou de réparation de s’assurer que le produit demeure conforme à...
  • Page 31 – 31 –...

  • Page 32: Diagram

    Diagram Schéma ESABMig C420 (230–575V) – 32 – C420di...
  • Page 33 ESABMig C420 (230–575V) NOTE: In order to reverse output polarity on XTP see paragraph 5.3. – 33 – C420di...
  • Page 34 ESABMig C420 Valid for serial no. 237–XXX–XXXX Ordering numbers 0349 305 149 ESABMig C420 230/400–415/500V 3~50Hz; 230/440–460/575V 3~60Hz – 34 – Edition 030919 C420or...
  • Page 35 – 35 –...

  • Page 36: Wear Components

    ESABMig C420 Wear components Pièces d’usure Item Denomination Ordering no. Notes 0459 052 001 Ø 0.6 & 0.8 mm; Fe, Ss & cored wire; V–groove 0459 052 002 Ø 0.8 & 1.0 mm; Fe, Ss & cored wire; V–groove 0459 052 003 Ø...
  • Page 37 ESABMig C420 – 37 – Edition 030919 C420we...

  • Page 38: Accessories

    ESABMig C420 Accessories Accessoires Filter ........
  • Page 40 ESAB subsidiaries and representative offices Europe NORWAY Asia/Pacific Representative offices AS ESAB AUSTRIA BULGARIA CHINA Larvik ESAB Ges.m.b.H ESAB Representative Office Shanghai ESAB A/P Tel: +47 33 12 10 00 Vienna–Liesing Sofia Shanghai Fax: +47 33 11 52 03 Tel: +43 1 888 25 11...
