│Instalación
Nota: Tras preparar el conjunto de la Manguera de Descarga y el Deslizador de
Ventana Ajustable, elija uno de los siguientes métodos de instalación.

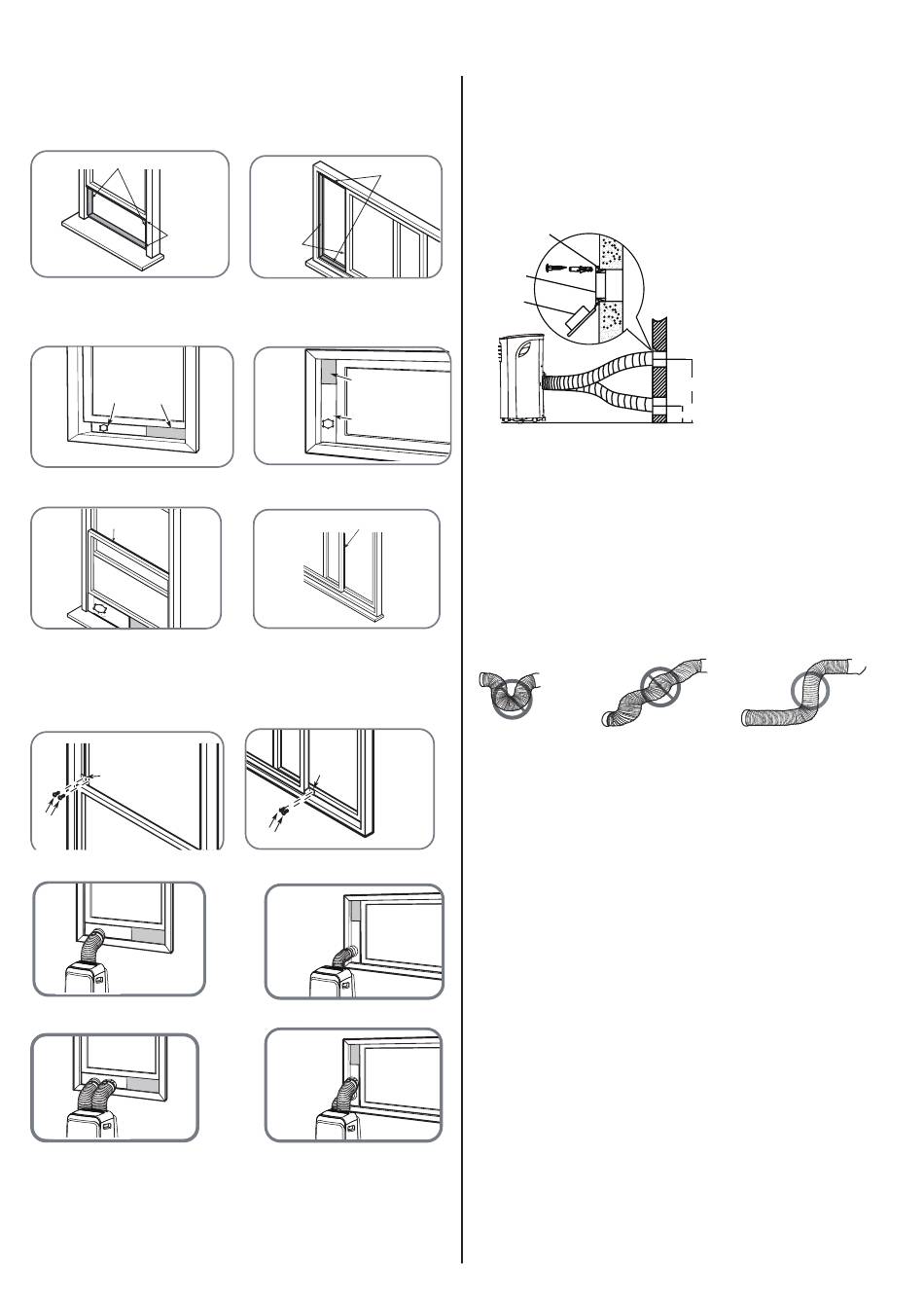

Tipo 1: Instalación en Ventana Colgante o Deslizante (opcional)
Sello de espuma B
(Tipo Adhesivo-más corto)
Sello de espuma A
(Tipo Adhesivo)
1. Corte las tiras de los sellos de espuma adhesivos A y B a la longitud adecua-
da fíjelas a los marcos de la ventana como se muestra.
Deslizador de
Deslizador de ventana B
ventana A
(si es necesario)
2. Inserte el conjunto del deslizador de ventana en la abertura de la ventana.
Sello de espuma C
(Tipo no adhesivo)
3. Corte la tira del sello de espuma no adhesivo C para igualar la anchura de la
ventana. Inserte el sello entre el cristal y el marco de la ventana para evitar que
entren aire e insectos en la habitación.
Soporte de Seguridad
2 Tornillos
4. Si lo desea, instale el soporte de seguridad con 2 tornillos como se muestra.
MODELO A
MODELO B
5. Inserte el adaptador del deslizador de ventana en el agujero del deslizador
de ventana.
Sello de espuma B
(Tipo Adhesivo-más
corto)
o
Sello de espuma A
(Tipo Adhesivo)
Deslizador de ventana B
(si es necesario)
o
Deslizador de ventana A
Sello de espuma C
(Tipo no adhesivo)
o
Soporte de
Seguridad
o
2 Tornillos
o
o
Tipo 2: Instalación en Pared (opcional)
1. Corte un agujero de 125 mm (4,9 pulgadas) en la pared para el Adaptador de
Descarga de Pared. 2. Asegure el Adaptador de Descarga de Pared B usando
los cuatro tacos y tornillos provistos en el kit. 3. Conecte el Conjunto de Man-
guera de Descarga (con el Adaptador de Descarga en Pared A) al Adaptador
de Descarga en Pared B.
Posición del taco de
expansión
Adaptador de Descarga
en Pared B
Tapa del adaptador
Nota: Para asegurar un funcionamiento correcto, NO sobreextienda ni doble la
manguera. Asegúrese de que no haya obstáculos alrededor de la salida de aire
de la manguera de descarga (en un rango de 500 mm) para que el sistema de
descarga funcione correctamente. Todas las imágenes de este manual tienen
sólo fines explicativos.
Su aire acondicionado podría ser ligeramente diferente. Prevalecerá la forma
actual.
Nota: para el uso de la rejilla / compuerta de
ventilación comprada en el mercado, consulte las
siguientes señales para garantizar un volumen de
flujo de aire suficiente:
12
ES
Nota: Tape el agujero con la
tapa del adaptador cuando no
esté utilizándolo.
máx 120 cm o 47 in
mín 30 cm o 12 in
