│Installatie
Opmerking: Nadat de uitlaatslang en verstelbare raam schuifregelaar voor-
bereid zijn, kun je kiezen uit een van de volgende installatiemethodes.

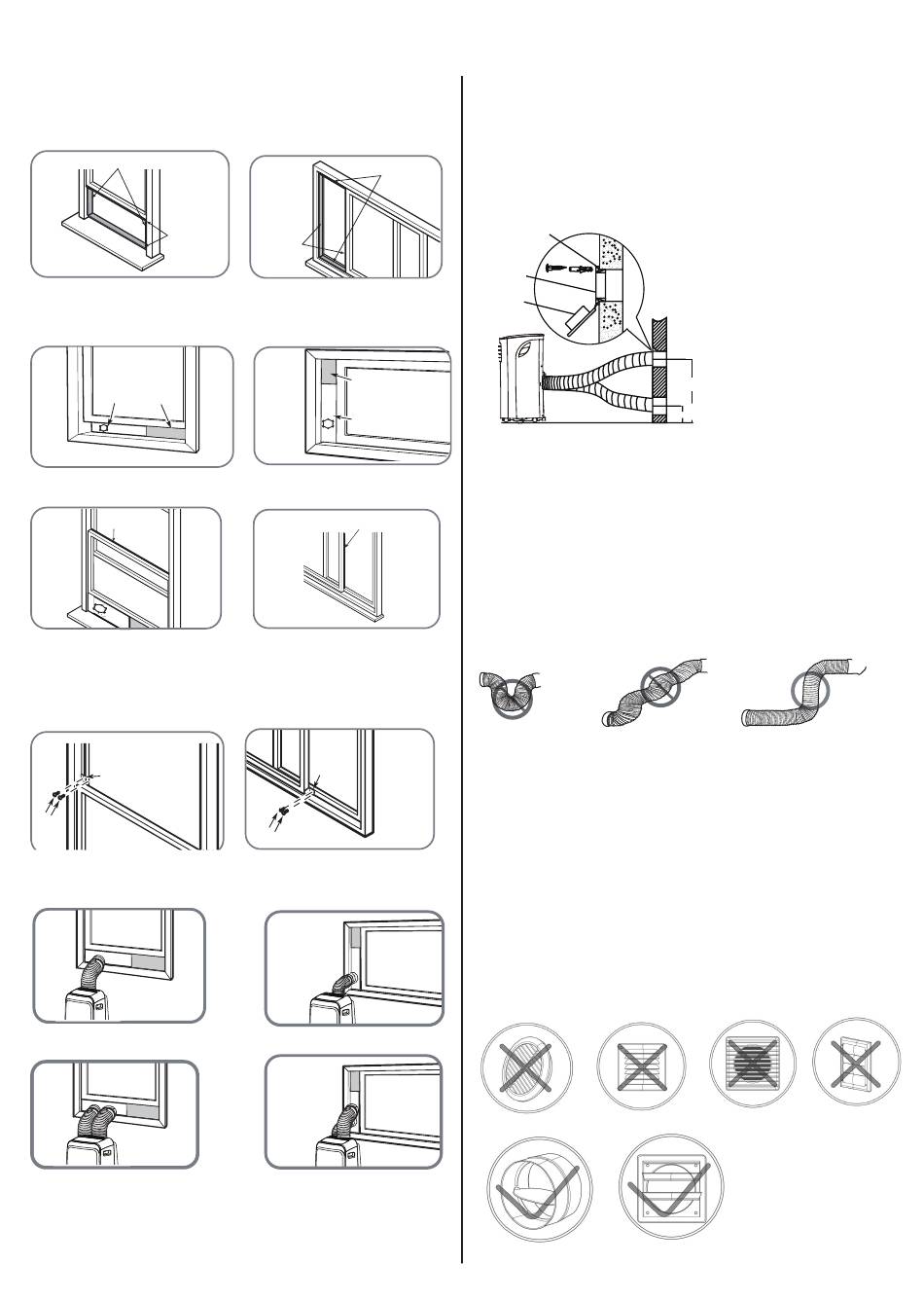

Type 1: Uitzetraam of schuifraam installatie (optioneel)
Schuimstof dichting B
(Klevend type-korter)
Schuimstof
dichting A
(Klevend type)
1. Snij de klevende schuimstof dichting A en B op de juiste lengte en
bevestig ze op de raamlijst en het frame zoals getoond.
Raam schuifre-
Raam schuifre- gelaar B
gelaar A
(indien nodig)
2. Plaats het raam schuifregelaar samenstel in de raamopening
Schuimstof dichting C
(Niet-klevend type)
3. Snij de niet-klevende schuimstof dichting C-strip op de breedte van het
venster Plaats de dichting tussen het glas en het raamkozijn om te voorko-
men dat er lucht en insecten in de kamer kunnen komen.
Beveiligingsbeugel
2 schroeven
4. Indien gewenst kun je de beveiligingsbeugel installeren met 2 schroe-
ven, zoals afgebeeld
MODEL A
MODEL B
5. Plaats de raam schuifregelaar adapter in het gat van de raam schuifre-
gelaar.
Schuimstof
dichting B
(Klevend
type-korter)
of
Schuimstof
dichting A
(Klevend type)
Raam schuifregelaar B
(indien nodig)
of
Raam schuifregelaar A
Schuimstof dichting C
(Niet-klevend type)
of
Bevei-
ligings-
of
beugel
2 schroeven
of
of
Type 2: Wandinstallatie (optioneel)
1. Maak een gat van 125mm (4,9 inch) in de wand voor de muur uitlaat
adapter B. 2. Bevestig de muur uitlaat adapter B aan de muur met behulp
van de vier ankers en schroeven die meegeleverd werden in de kit. 3. Sluit
het uitlaatslang samenstel (met muur uitlaat adapter A) aan op de muur
uitlaat adapter B.
Uitbreiding anker
positie
Muur uitlaat
adapter B
Adapter dop
Opmerking: Om een goede werking te verzekeren mag de slang NIET
worden overstrekt of gebogen Zorg ervoor dat er zich geen obstakel rond
de luchtuitlaat van de uitlaatslang bevindt (in het bereik van 500 mm)
zodat het uitlaatsysteem naar behoren kan werken. Alle illustraties in deze
handleiding zijn uitsluitend bedoeld ter referentie
Je airconditioner kan enigszins verschillen. De werkelijke vorm heeft
voorrang.
Opmerking: raadpleeg voor het gebruik van het in
de handel gekochte ventilatierooster / demper de
volgende tekens om te zorgen voor voldoende
luchtstroomvolume
12
NL
Opmerking: Sluit het gat
af met de adapter dop als
het niet gebruikt wordt.
max 120cm of 47 inch
min 30cm of 12 inch
