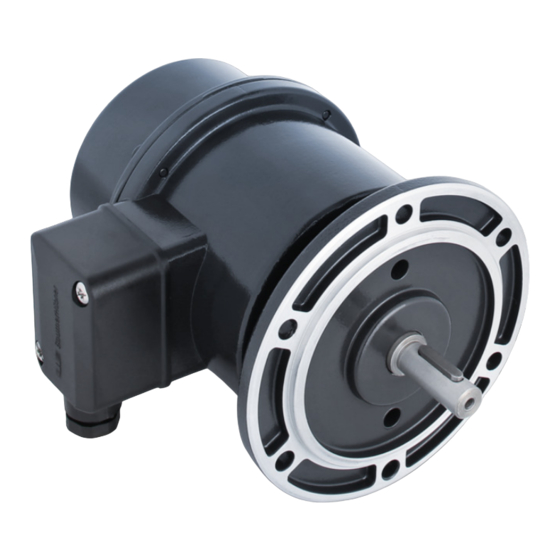

Combination tachogenerator (twin tachogenerator) with integrated centrifugal switch
Hide thumbs Also See for HUBNER BERLIN TDP 0,2+FSL:
Table of Contents

Advertisement

Quick Links

Download this manual
Montage- und Betriebsanleitung
Mounting and operating instructions
TDP 0,2 (TDPZ 0,2) + FSL
Kombination
Tachogenerator (Doppel-Tachogenerator) mit
integriertem Fliehkraftschalter
Combination
Tachogenerator (Twin tachogenerator) with
integrated centrifugal switch
Gehäusefuß B3
Housing foot B3
EURO-Flansch B10
EURO flange B10

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HUBNER BERLIN TDP 0,2+FSL and is the answer not in the manual?

Questions and answers

Related Manuals for Baumer HUBNER BERLIN TDP 0,2+FSL

Summary of Contents for Baumer HUBNER BERLIN TDP 0,2+FSL

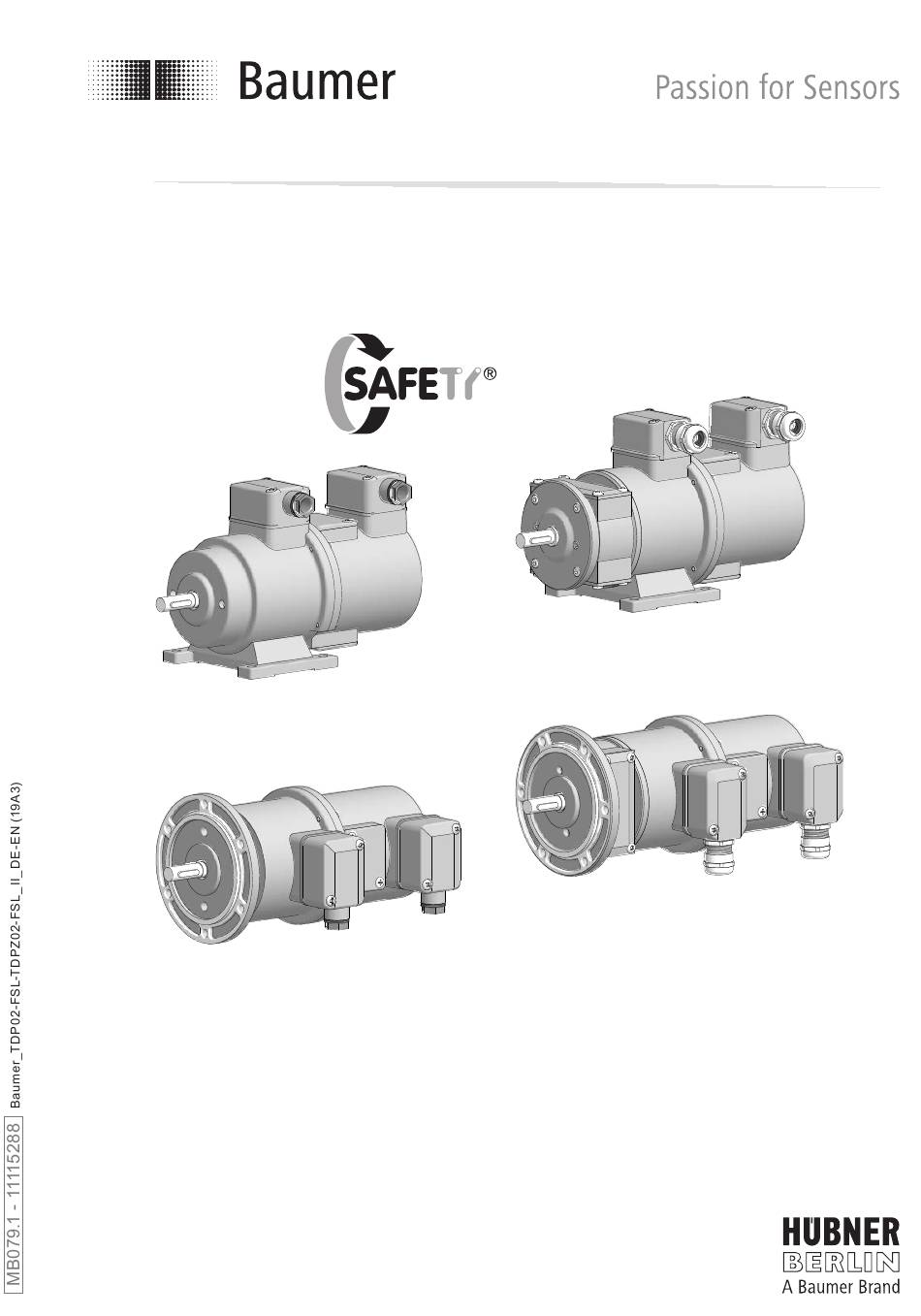

  • Page 1 Montage- und Betriebsanleitung Mounting and operating instructions Gehäusefuß B3 Housing foot B3 EURO-Flansch B10 EURO flange B10 TDP 0,2 (TDPZ 0,2) + FSL Kombination Tachogenerator (Doppel-Tachogenerator) mit integriertem Fliehkraftschalter Combination Tachogenerator (Twin tachogenerator) with integrated centrifugal switch...

  • Page 2: Table Of Contents

    Gehäusefuß B3 ............................4.3.1 Schritt 2 ................................. 4.3.2 Schritt 3 ................................. Maximal zulässige Montagefehler unter Verwendung der Baumer Hübner Federscheibenkupplung K 35 ................Hinweis bei Verwendung einer Klauenkupplung (zum Beispiel „ROTEX®“) ....Montagehinweis ............................Abmessungen ................................TDP 0,2 + FSL ..............................
  • Page 3 ............................4.3.1 Step 2 ................................4.3.2 Step 3 ................................Maximum permissible mounting tolerance when the Baumer Hübner K 35 spring disk coupling is used ..............Note when using a jaw-type coupling (for example “ROTEX®”) ........Mounting instruction ..........................Dimensions ..................................

  • Page 4: Allgemeine Hinweise

    Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden. Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor- gen. Weitere Informationen siehe www.baumer.com. Achtung! Beschädigung des auf dem Gerät befindlichen Siegels...
  • Page 5 Whenever possible, waste electrical and electronic equipment should be disposed locally at the authorized collection point. If necessary, Baumer gives customers the opportunity to dispose of Baumer products profession- ally. For further information see www.baumer.com.

  • Page 6: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch mechanische Überlastung Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen. • Die Beweglichkeit des Gerätes niemals einschränken. Unbedingt die Montagehinweise beachten.
  • Page 7 Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to mechanical overload Rigid mounting may give rise to constraining forces.

  • Page 8: Vorbereitung

    Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Gerät Scope of delivery device Gehäuse TDP 0,2 (TDPZ 0,2) Housing TDP 0,2 (TDPZ 0,2) Gehäuse FSL Housing FSL Vollwelle mit Passfeder Solid shaft with key EURO-Flansch B10 EURO flange B10 Gehäusefuß B3 Housing foot B3 Bürstenhalterung mit Kohlebürsten Brush holder with carbon brushes Kohlebürsten, auch als Zubehör erhältlich:...

  • Page 9: Lieferumfang Klemmenkästen

    Vorbereitung / Preparation Lieferumfang Klemmenkästen Scope of delivery terminal boxes Klemmenkasten TDP 0,2 (TDPZ 0,2) Terminal box TDP 0,2 (TDPZ 0,2) Klemmenkastendeckel Terminal box cover Torx-/Schlitzschraube M4x32 mm Torx/slotted screw M4x32 mm Druckschraube M16x1,5 mm Pressure screw M16x1.5 mm für Kabel ø6...8 mm for cable ø6...8 mm Anschlussklemmen, Connecting terminal,...

  • Page 10: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)

    Vorbereitung / Preparation Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Anbauvorrichtung, kundenspezifisch Installation fitting, customized Befestigungsschrauben für Anbauvorrichtung Fixing screws for installation fitting ISO 4017, ISO 4017, M6x16 mm M6x16 mm Federscheibenkupplung K 35, Spring disk coupling K 35, als Zubehör erhältlich, siehe Abschnitt 4.4.

  • Page 11: Montage

    Montage / Mounting Montage Mounting Schritt 1 Step 1 Anzugsmoment: Tightening torque: = 1 Nm 2.5 mm EURO-Flansch B10 EURO flange B10 4.2.1 Schritt 2 4.2.1 Step 2 10 mm * Siehe Seite 7 See page 7 Antriebswelle einfetten. Lubricate drive shaft Die Antriebswelle sollte einen The drive shaft should have as less möglichst kleinen Rundlauffehler...

  • Page 12: Schritt 3

    Montage / Mounting 4.2.2 Schritt 3 4.2.2 Step 3 10 mm 4.2.3 Schritt 4 4.2.3 Step 4 2.5 mm Anzugsmoment: Tightening torque: = 1.3 ±10 % Nm * Siehe Seite 5 oder 7 See page 5 or 7 MB079.1 - 11115288 Baumer_TDP02-FSL-TDPZ02-FSL_II_DE-EN (19A3)

  • Page 13: Gehäusefuß B3

    Montage / Mounting Gehäusefuß B3 Housing foot B3 4.3.1 Schritt 2 4.3.1 Step 2 Antriebswelle einfetten! Lubricate drive shaft! Die Antriebswelle sollte einen The drive shaft should have as less möglichst kleinen Rundlauffehler runout as possible. Runouts can cause aufweisen. Rundlauffehler verursa- vibrations, which can shorten the chen Vibrationen, die die Lebensdauer service life of the device.

  • Page 14: Maximal Zulässige Montagefehler Unter Verwendung Der Baumer Hübner Federscheibenkupplung K 35

    Montage / Mounting Maximal zulässige Montagefehler Maximum permissible mounting toler- unter Verwendung der Baumer Hübner ance when the Baumer Hübner K 35 Federscheibenkupplung K 35 spring disk coupling is used Geräte mit Vollwelle sollten unter Verwen- Devices with a solid shaft should be dung der Baumer Hübner Federschei-...

  • Page 15: Hinweis Bei Verwendung Einer Klauenkupplung (Zum Beispiel „Rotex®")

    Montage / Mounting Hinweis bei Verwendung einer Klauen- Note when using a jaw-type coupling kupplung (zum Beispiel „ROTEX®“) (for example “ROTEX®”) Eine falsche Montage der Klauenkupplung Incorrect mounting of the jaw-type cou- führt zur Beschädigung des Gerätes. pling can damage the device. Mit einem Tiefenmessschieber die Use a depth gauge to find and observe korrekten Abstände (L, L1), siehe unten,...

  • Page 16: Montagehinweis

    Montage / Mounting Montagehinweis Mounting instruction Wir empfehlen, das Gerät so zu It is recommended to mount the device montieren, dass der Kabelanschluss with cable connection facing down- keinem direkten Wassereintritt ward and being not exposed to water. ausgesetzt ist. MB079.1 - 11115288 Baumer_TDP02-FSL-TDPZ02-FSL_II_DE-EN (19A3)

  • Page 17: Abmessungen

    Abmessungen / Dimensions Abmessungen Dimensions TDP 0,2 + FSL TDP 0,2 + FSL 5.1.1 EURO-Flansch B10 5.1.1 EURO flange B10 (61356, 61359) (61356, 61359) Drehrichtung positiv Positive rotating direction 5.1.2 Gehäusefuß B3 5.1.2 Housing foot B3 (61254) (61254) Drehrichtung positiv Positive rotating direction...

  • Page 18: Tdpz 0,2 + Fsl

    Abmessungen / Dimensions TDPZ 0,2 + FSL TDPZ 0,2 + FSL 5.2.1 EURO-Flansch B10 5.2.1 EURO flange B10 (61804) (61804) Drehrichtung positiv Positive rotating direction 5.2.2 Gehäusefuß B3 5.2.2 Housing foot B3 Drehrichtung positiv Positive rotating direction Alle Abmessungen in Millimeter (wenn nicht anders angegeben) All dimensions in millimeters (unless otherwise stated) MB079.1 - 11115288 Baumer_TDP02-FSL-TDPZ02-FSL_II_DE-EN (19A3)

  • Page 19: Elektrischer Anschluss

    Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection TDP 0,2 (TDPZ 0,2) TDP 0,2 (TDPZ 0,2) 6.1.1 Kabelanschluss 6.1.1 Cable connection TX 20 16 mm 14 * 12c * ø6...8 mm 22 mm ø5...13 mm Ansicht X, siehe Abschnitt 6.1.2 und 6.1.3. View X, see section 6.1.2 and 6.1.3.

  • Page 20: Fsl

    Elektrischer Anschluss / Electrical connection 6.2.1 Kabelanschluss 6.2.1 Cable connection TX 20 16 mm 13c * 14 * 22 mm ø6...8 mm ø5...13 mm Ansicht Y, siehe Abschnitt 6.2.2. View Y, see section 6.2.2. * Siehe Seite 6 See page 6 Zur Gewährleistung der angegebenen To ensure the specified protection of Schutzart sind nur geeignete Kabel-...

  • Page 21: Betrieb Und Wartung

    Betrieb und Wartung / Operation and maintenance Betrieb und Wartung Operation and maintenance Austausch der Kohlebürsten Replace of the carbon brushes Bei Erreichen der minimalen Kohlebür- When the minimum carbon brush length stenlänge (L) von 5,3 mm sollten die (L) of 5.3 mm is reached , the carbon Kohlebürsten ausgewechselt sowie der brushes should be replaced and the com- Kommutatorraum mit trockener Pressluft...

  • Page 22: Demontage

    Demontage / Dismounting Demontage Dismounting Schritt 1 Step 1 TX 20 16 mm 13c * 22 mm Schritt 2 Step 2 TX 20 16 mm 22 mm * Siehe Seite 6 oder 7 See page 6 or 7 MB079.1 - 11115288 Baumer_TDP02-FSL-TDPZ02-FSL_II_DE-EN (19A3)
  • Page 23 Demontage / Dismounting Schritt 3 Step 3 8.3.1 EURO-Flansch B10 8.3.1 EURO flange B10 10 mm 2.5 mm 8.3.2 Gehäusefuß B3 8.3.2 Housing foot B3 2.5 mm 10 mm Schritt 4 Step 4 8.4.1 EURO-Flansch B10 8.4.1 EURO flange B10 * Siehe Seite 5 oder 7 See page 5 or 7 MB079.1 - 11115288...
  • Page 24 Demontage / Dismounting Schritt 4 Step 4 8.4.2 Gehäusefuß B3 8.4.2 Housing foot B3 Schritt 5 Step 5 2.5 mm * Siehe Seite 7 See page 7 MB079.1 - 11115288 Baumer_TDP02-FSL-TDPZ02-FSL_II_DE-EN (19A3)

  • Page 25: Zubehör

    Zubehör / Accessories Zubehör Accessories • Federscheibenkupplung • Spring disk coupling K 35 K 35 • Kohlebürsten, 1 Satz (2 Stück): • Carbon brushes, 1 set (2 pieces): Bestellnummer 11076778 (S7/H7) Order number 11076778 (S7/H7) • Werkzeugset: • Tool kit: Bestellnummer 11076778 Order number 11076778 * Siehe Abschnitt 3...

  • Page 26: Technische Daten

    Technische Daten Technische Daten 10.1 Technische Daten - elektrisch • Störfestigkeit: EN 61000-6-2 • Störaussendung: EN 61000-6-3 • Zulassung: 10.2 Technische Daten - elektrisch (Tachogenerator) • Reversiertoleranz: ≤0,1 % • Linearitätstoleranz: ≤0,15 % • Temperaturkoeffizient: ±0,05 %/K (Leerlauf) • Isolationsklasse: •...

  • Page 27: Prüfbedingungen Für Schaltdrehzahl

    10.5 Prüfbedingungen für Schaltdrehzahl ns´ a) Drehzahl-Anstieg Δn = 2 [U/min]/s b) Drehzahl-Anstieg Δn = 1500 [U/min]/s 10.6 Daten nach Typ Leerlauf- Min. erforderlicher Lastwiderstand in Max. Anker- Anker- spannung Abhängigkeit vom Drehzahlbereich Betriebs- Widerstand Induktivität (DC) [U/min] drehzahl 0 - 3000: 0 - 6000: 0 - n (20°C)
  • Page 28 Technical data Technical data 10.1 Technical data - electrical ratings • Interference immunity: EN 61000-6-2 • Emitted interference: EN 61000-6-3 • Approval: 10.2 Technical data - electrical ratings (tachogenerator) • Reversal tolerance: ≤0.1 % • Linearity tolerance: ≤0.15 % • Temperature coefficient: ±0.05 %/K •...
  • Page 29 10.5 Test conditions for switching speed ns´ a) Speed rise Δn = 2 rpm/s b) Speed rise Δn = 1500 rpm/s 10.6 Type data Open- Minimum load required Maximum Armature Armature circuit depending on speed range operating resistance inductance voltage [rpm] speed Type...
  • Page 30 MB079.1 - 11115288 Baumer_TDP02-FSL-TDPZ02-FSL_II_DE-EN (19A3)
  • Page 31 MB079.1 - 11115288 Baumer_TDP02-FSL-TDPZ02-FSL_II_DE-EN (19A3)
  • Page 32 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion Version: 61254, 61356, 61359, 61804 MB079.1 - 11115288 Baumer_TDP02-FSL-TDPZ02-FSL_II_DE-EN (19A3-05.12.2019)
