Baumer TDP 0,2 Series Installation And Operating Instructions Manual

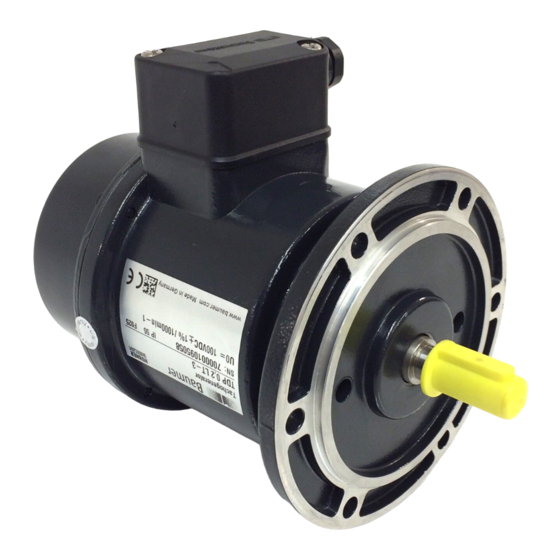

Tachogenerator/twin tachogenerator, versions with euro flange
Hide thumbs Also See for TDP 0,2 Series:
Table of Contents

Advertisement

Quick Links

Download this manual
Montage- und Betriebsanleitung
Installation and operating instructions
TDP 0,2 • TDPZ 0,2
Analog-Tacho/Doppel-Tacho
Ausführungen mit EURO-Flansch
Tachogenerator/Twin Tachogenerator
Versions with EURO flange

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TDP 0,2 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Baumer TDP 0,2 Series

Summary of Contents for Baumer TDP 0,2 Series

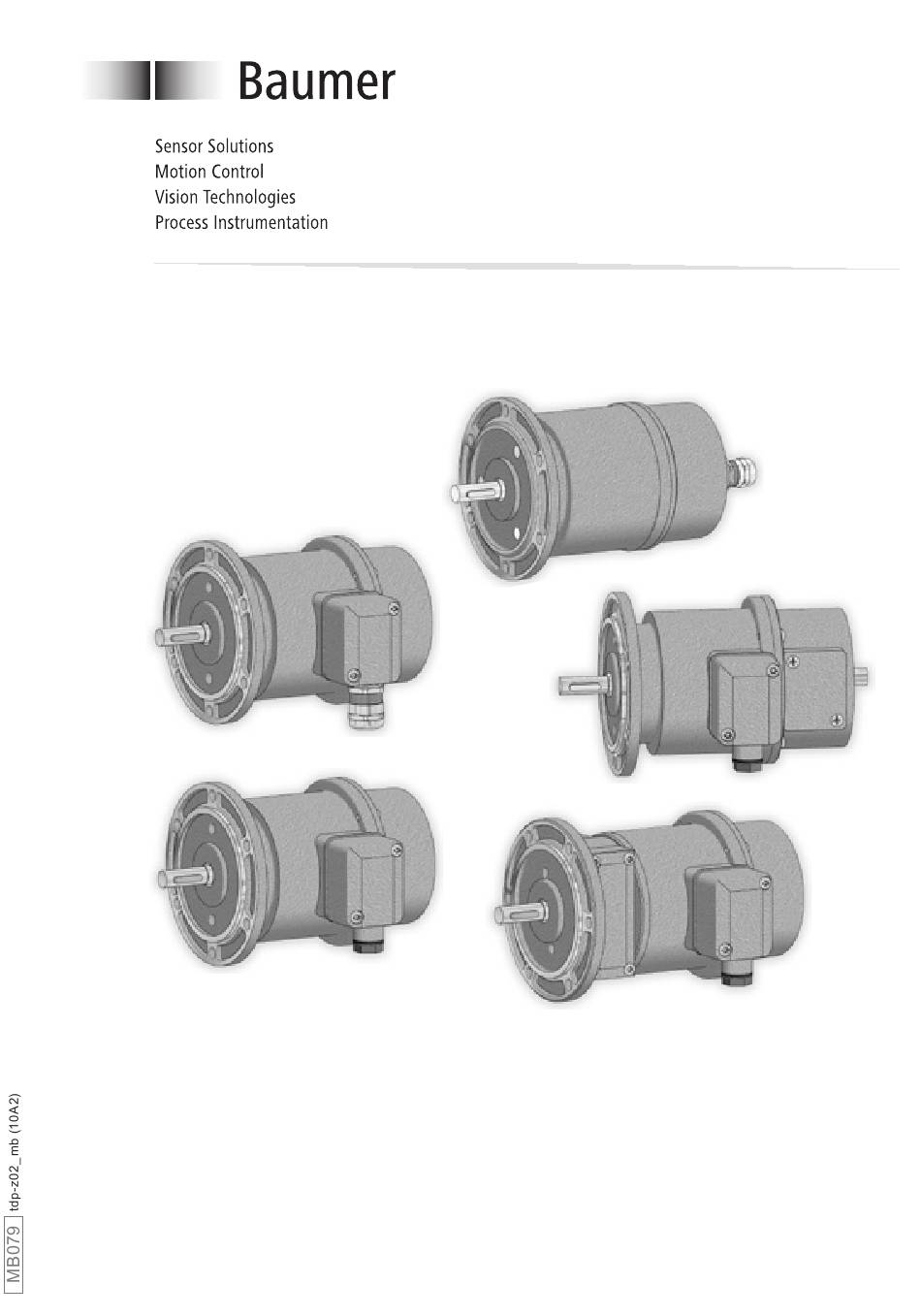

  • Page 1 Montage- und Betriebsanleitung Installation and operating instructions TDP 0,2 • TDPZ 0,2 Analog-Tacho/Doppel-Tacho Ausführungen mit EURO-Flansch Tachogenerator/Twin Tachogenerator Versions with EURO flange...

  • Page 2: Table Of Contents

    ................................... Schritt 3 ................................Schritt 4 ................................Max. zulässige Anbaufehler unter Verwendung der Baumer Hübner Federscheiben-Kupplung K 35 ..............Schritt 5 - Ausführung TDP (TDPZ) 0,2 LT mit Klemmenkasten und Druckschraube M16x1,5 ................ Schritt 5 - Ausführung TDP 0,2 LT mit Klemmenkasten und Kabelverschraubung M20x1,5 ............
  • Page 3 Step 3 ..................................Step 4 ..................................Max. permissible mounting tolerance when the Baumer Hübner K 35 spring disk coupling is used ........... Step 5 - Version TDP (TDPZ) 0,2 LT with terminal box and pressure screw M16x1,5 ................Step 5 - Version TDP 0,2 LT with terminal box and screwed gland M20x1,5 ................

  • Page 4: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise Zeichenerklärung: Gefahr Warnung bei möglichen Gefahren  Hinweis zur Beachtung Hinweis zur Gewährleistung eines einwandfreien Betriebes des Produkts Information Empfehlung für die Produkthandhabung Der Analog-Tacho TDP 0,2 / Doppel-Tacho TDPZ 0,2 ist ein generatorisch arbeitendes Prä zi- sions-Drehzahlmessgerät, das mit Sorgfalt nur von technisch qualifiziertem Per sonal gehand- habt werden darf.

  • Page 5: General Notes

    General notes General notes Symbol guide: Danger Warnings of possible danger  General information for attention Informations to ensure correct product operation Information Recommendation for product handling The tachogenerator TDP 0,2 / twin tachogenerator TDPZ 0,2 is a precision rotary measurement device which must be handled with care by skilled personnel only.

  • Page 6: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. • Zerstörungsgefahr durch mechanische Überlastung Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen. Die Beweglichkeit des Analog-Tachos niemals einschränken. Unbedingt die Montagehinweise •...

  • Page 7: Security Indications

    Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. Before all work switch off all operating voltages and ensure machinery is stationary. • Risk of destruction due to mechanical overload Rigid mounting may give rise to constraining forces.

  • Page 8: Vorbereitung

    Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Ausführung LT - B10 Scope of delivery version LT - B10 Gehäuse Housing EURO-Flansch EURO flange Vollwelle mit Passfeder Solid shaft with key Kohlebürstenhalterung mit Kohlebürsten Holder for carbon brushes with carbon brushes Kohlebürsten (auch als Zubehör erhältlich, Carbon brushes (also available as accessory, Bestellnummer ET.02.1057 L (S 7 / H 7)) order number ET.02.1057 L (S 7 / H 7))

  • Page 9: Lieferumfang Ausführung Lt - B10/B14 (Mit Zweitem Wellenende)

    Vorbereitung / Preparation Lieferumfang Ausführung LT - B10/B14 Scope of delivery version LT - B10/B14 (mit zweitem Wellenende) (with rear extension shaft) Gehäuse Housing EURO-Flansch EURO flange Vollwelle mit Passfeder Solid shaft with key Kohlebürstenhalterung mit Kohlebürsten Holder for carbon brushes with carbon brushes Kohlebürsten (auch als Zubehör erhältlich, Carbon brushes (also available as accessory, Bestellnummer ET.02.1057 L (S 7 / H 7))

  • Page 10: Lieferumfang Ausführung Ls - B10

    Vorbereitung / Preparation Lieferumfang Ausführung LS - B10 Scope of delivery version LS - B10 Gehäuse Housing EURO-Flansch EURO flange Vollwelle mit Passfeder Solid shaft with key Kohlebürstenhalterung Holder for carbon brushes Kohlebürsten (auch als Zubehör erhältlich, Carbon brushes (also available as accessory, Bestellnummer ET.02.1057 L (S 7 / H 7)) order number ET.02.1057 L (S 7 / H 7)) Abdeckhaube...

  • Page 11: Erforderliches Werkzeug (Nicht Im Lieferumfang Enthalten)

    Vorbereitung - Montage / Preparation - Mounting Erforderliches Werkzeug required tools (nicht im Lieferumfang enthalten) (not included in scope of delivery) Werkzeugset als Zubehör erhältlich, Tool kit available as accessory, Bestellnummer ET.51.504969 order number ET.51.504969 (beinhaltet unter anderem (including and more) Torx-Schraubendreher, Größe TX20 Torx screwdriver, size TX20 (oder Torxschlüssel)

  • Page 12: Schritt 2

    Montage / Mounting Schritt 2 Step 2 SW 10 mm 10 mm a/f * siehe Seite 7 see page 7 Motorwelle einfetten! Lubricate motor shaft! Die Antriebswelle sollte einen mög- The driveshaft should have as less lichst kleinen Rundlauffehler aufwei- run-out as possible.

  • Page 13: Schritt 3

    Montage / Mounting Schritt 3 Step 3 SW 10 mm 10 mm a/f Schritt 4 Step 4 Größe: 2,5 mm Size: 2.5 mm zul. Anzugsmoment Max tightening torque = 2-3 Nm * siehe Seite 5, 6 oder 7 see page 5, 6 or 7 MB079 ...

  • Page 14: Max. Zulässige Anbaufehler Unter Verwendung Der Baumer Hübner Federscheiben-Kupplung K 35

    K 35 spring disk coupling is used Analog-Tachos mit Vollwelle sollten Tachogenerators with a solid shaft should unter Verwendung der Baumer Hübner be driven through the Baumer Hübner K35 Federscheiben-Kupplung K35 (Zubehör) spring disk coupling (accessory), that can angetrieben werden, die sich ohne axialen be pushed onto the shaft without axial Druck auf die Welle schieben lässt.

  • Page 15: Schritt 5 - Ausführung Tdp (Tdpz) 0,2 Lt Mit Klemmenkasten Und Druckschraube M16X1,5

    Montage / Mounting Schritt 5 - Ausführung TDP (TDPZ) 0,2 LT Step 5 - Version TDP (TDPZ) 0,2 LT mit Klemmenkasten und with terminal box Druckschraube M16x1,5 and pressure screw M16x1,5 Größe/Size 13 * Torx TX20 SW 16 mm Ansicht bzw.

  • Page 16: Schritt 5 - Ausführung Tdp 0,2 Ls Mit Kabelverschraubung M16X1,5

    Montage / Mounting Schritt 5 - Ausführung TDP 0,2 LS mit Step 5 - Version TDP 0,2 LS with Kabelverschraubung M16x1,5 screwed gland M16x1,5 SW 17 mm 17 mm a/f Größe/Size Torx TX20 Ansicht siehe Abschnitt 6.3 View see section 6.3 Ansicht siehe Abschnitt 6.3 View...

  • Page 17: Anbauhinweis

    Montage / Mounting Anbauhinweis Mounting instruction Wir empfehlen, den Tacho so zu We recommend to mount the tacho- montieren, dass der Kabelanschluss generator in such a manner that the keinem direkten Wassereintritt aus- cable connection is not directly ex- gesetzt ist. posed to water.

  • Page 18: Maßzeichnungen

    Maßzeichnungen / Dimension drawings Maßzeichnungen Dimension drawings Ausführungen TDP 0,2 LT - B10 Versions TDP 0,2 LT - B10 (61100, 61101, 61102, 61104, 61109, (61100, 61101, 61102, 61104, 61109, 61110, 61121) 61110, 61121) ∅7 ∅11 12.6 16.1 ∅14 Drehrichtung positiv Positive direction of rotation Ausführungen TDPZ 0,2 LT - B10 Versions TDPZ 0,2 LT - B10...

  • Page 19: Ausführungen Tdp 0,2 Lt

    Maßzeichnungen / Dimension drawings Ausführungen TDP 0,2 LT - B10/B14 Versions TDP 0,2 LT - B10/B14 (61301, 61302, 61303) (61301, 61302, 61303) 12.6 ∅11 ∅14 16.1 Drehrichtung positiv Positive direction of rotation Ausführung TDPZ 0,2 LT - B10/B14 Version TDPZ 0,2 LT - B10/B14 (61801) (61801) Drehrichtung positiv...

  • Page 20: Elektrischer Anschluss

    Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection Ausführung TDP 0,2 LT Version TDP 0,2 LT Polarität bei positiver Drehrichtung (siehe Polarity for positive direction of rotation Abschnitt 5.1 bis 5.4). (see section 5.1 to 5.4). Ansicht siehe Abschnitt 4.6 und 4.7 View see section 4.6 and 4.7 Ausführung TDPZ 0,2 LT...

  • Page 21: Betrieb Und Wartung

    Betrieb und Wartung / Operation and maintenance Betrieb und Wartung Operation and maintenance Austausch der Kohlebürsten Replace of the carbon brushes Bei Erreichen der minimalen Bürstenlänge When the minimum brush length (L) of (L) von 5,3 mm sollten die Bürsten ausge- 5.3 mm is reached , the brushes should be wechselt sowie der Kommutatorraum mit replaced and the commutator area should...

  • Page 22: Demontage

    Demontage / Dismounting Demontage Dismounting Schritt 1 - Ausführung TDP 0,2 LT mit Step 1 - Version TDP 0,2 LT with terminal Klemmenkasten und Druckschraube box and pressure screw M16x1,5 M16x1,5 Größe/Size 13 * Torx TX20 SW 16 mm 16 mm a/f Schritt 1 - Ausführung TDP 0,2 LT mit Step 1 - Version TDP 0,2 LT with terminal Klemmenkasten und Kabelverschrau-...

  • Page 23: Schritt 1 - Ausführung Tdp 0,2 Ls Mit Kabelverschraubung M16X1,5

    Demontage / Dismounting Schritt 1 - Ausführung TDP 0,2 LS mit Step 1 - Version TDP 0,2 LS with Kabelverschraubung M16x1,5 screwed gland M16x1,5 SW 17 mm 17 mm a/f Größe/Size Torx TX20 * siehe Seite 7 see page 7 MB079 ...

  • Page 24: Schritt 2

    Demontage / Dismounting Schritt 2 Step 2 SW 10 mm 10 mm a/f Größe: 2,5 mm Size: 2.5 mm Schritt 3 Step 3 * siehe Seite 7 see page 7 MB079  tdp-z02_mb (10A2)

  • Page 25: Step 4

    Demontage / Dismounting Schritt 4 Step 4 Größe: 2,5 mm Size: 2.5 mm * siehe Seite 7 see page 7 MB079 tdp-z02_mb (10A2) ...

  • Page 26: Technische Daten

    Technische Daten Technische Daten Allgemeine Daten Leistung: 12 W (Drehzahl >3.000 min • TDPZ 0,2 2 x 3 W Kalibriertoleranz: TDP(Z) 0,2 LT ±1 % • TDP 0,2 LS ±3 % Linearitätstoleranz: ≤ 0,15 % • Reversiertoleranz: ≤ 0,1 % •...

  • Page 27: Daten Nach Typ

    Daten nach Typ Leerlauf- Min. erforderlicher Lastwiderstand in max. Anker- Anker- spannung Abhängigkeit vom Drehzahlbereich Drehzahl Wider- Induktivi- (DC) [min stand tät 0 - 3.000: 0 - 6.000: 0 - n (20 °C) [mV/min [kΩ] [kΩ] [kΩ] [min [Ω] [mH] TDP 0,2 - 6 ≥...

  • Page 28: Technical Data

    Technical data Technical data General data Power: 12 W (speed >3,000 rpm) • TDPZ 0,2 2x3 W Calibration tolerance: TDP(Z) 0,2 LT ±1 % • TDP 0,2 LS ±3 % Linearity tolerance: ≤ 0.15 % • Reversing tolerance: ≤ 0.1 % •...

  • Page 29: Type Data

    Type data Off-load Minimum load required Maximum Armature Armature voltage depending on speed range Speed resistance inductance (DC) [rpm] Type 0 - 3.000: 0 - 6.000: 0 - n (20 °C) [mV/rpm] [kΩ] [kΩ] [kΩ] [rpm] [Ω] [mH] TDP 0,2 - 6 ≥...

  • Page 30: Anhang: Eu-Konformitätserklärung

    Anhang: EU-Konformitätserklärung Anhang: EU-Konformitätserklärung MB079  tdp-z02_mb (10A2)

  • Page 31: Appendix: Eu Declaration Of Conformity

    Appendix: EU Declaration of conformity Appendix: EU Declaration of conformity MB079 tdp-z02_mb (10A2) ...

  • Page 32: Zubehör

    • Bestellnummer: ET.51.504969 order number: ET.51.504969 * siehe Abschnitt 3 * see section 3 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion Ausführungen/Versions: 61100, 61101, 61102, 61104, 61109, 61110, 61121, 61301, 61302, 61303, 61550, 61551, 61552, 61553, 61801, 62256 MB079 ...
