Montage- und Gebrauchsanweisung
Bei sentiotec Strahler und Wärmeplatten sind die Stecker vormontiert. Die Ste-
cker zum Anschließen anderer Heizelemente, der Kabinenbeleuchtung und des
Lüfters sind nicht im Lieferumfang enthalten. Die entsprechenden Stecker ohne
Leitung sind als Zubehör erhältlich (Artikelnummer: WC4-P-Set).
Zum Anschluss mehrerer Heizelemente an einem Steckplatz sind Verteiler (IR-
1P2, IR-1P3, IR-1P5) und ein Verbindungskabel zum Verteiler (WC4-GST-C05)
erhältlich.
5.2. Konfiguration Strahler / Wärmeplatten bzw. Folie
HINWEIS!
Im Auslieferungszustand ist die Infrarotsteuerung wave.com4 Infra für
den Betrieb mit Infrarot-Strahler konfiguriert.
Um das Gerät für den Betrieb von Infrarot Wärmeplatten bzw. Folien zu ver-
wenden, muss das Leistungsteil umkonfiguriert werden:
?
OPT3
JP3 JP2 JP1

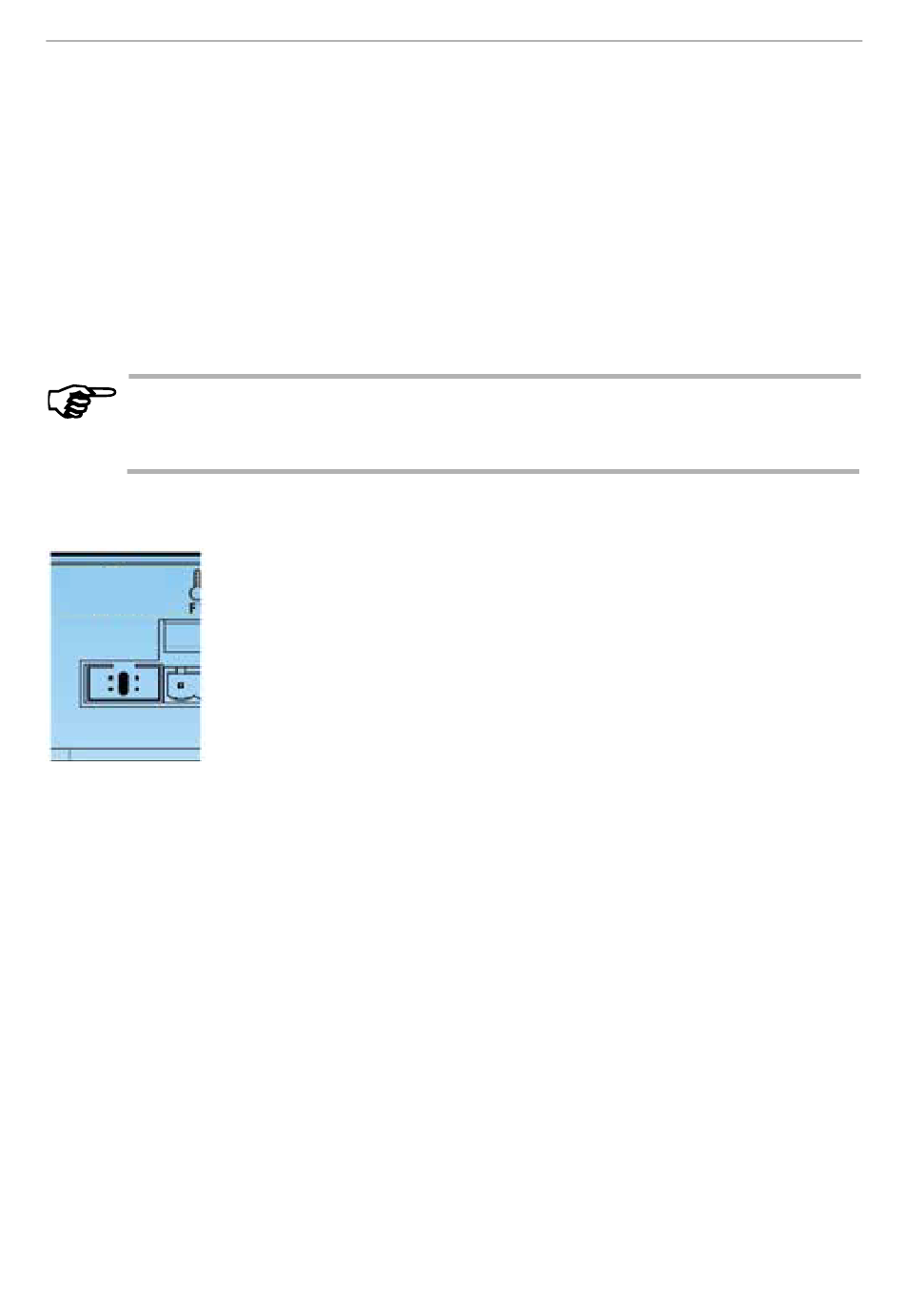

Abb. 6: Jumper JP2

5.3. Konfiguration weiteres Bedienteil

Wird ein weiteres Bedienteil angeschlossen, muss die Bus-Adresse (Standard=0)
dieses Bedienteils geändert werden (max. 4 Bedienteile, Anschluss mit Y-Verteiler)
1. Machen Sie die Steuerung für 10 Sekunden stromlos -> Neustart
2. Stecken Sie das Datenkabel des zweiten Bedienteils aus.
3. Halten Sie die Tasten Plus und Minus am neuen Bedienteil gleichzeitig
gedrückt und stecken Sie währenddessen das Datenkabel wieder ein.
4. Das Display blinkt „0", stellen Sie mit der Taste Plus auf „1" und bestätigen
Sie mit der Taste Mode -> das Bedienteil schaltet sich ein.
5. Machen Sie nun die Steuerung erneut für 10 Sekunden stromlos.
Zur Aktivierung des Folien-Betriebs wird der Jumper JP2 in
die Wannenstiftleiste „OPT3" gesteckt (siehe Abb. 6)
