Zephyr Tempest II AK7500CS Use, Care And Installation Manual page 81

ZEPHYRONLINE.COM
MOTEUR
MOTEUR
CORPS
ACT 390 CFM - Ventilateur Max. 365 W à 3,1 A
ACT 290 CFM - Ventilateur Max. 290 W à 2,4 A
Tempest II Guide d'utilisation, d'entretien et d'installation
AK7548CS & AK7554CS SCHÉMA
BLANC
ROUGE
JAUNE
GRIS
MARRON
BLEU
VERT
CORPS
BLANC
BLEU
MARRON
GRIS
ROUGE
JAUNE
VERT
CORPS
TRANSFORMATEUR

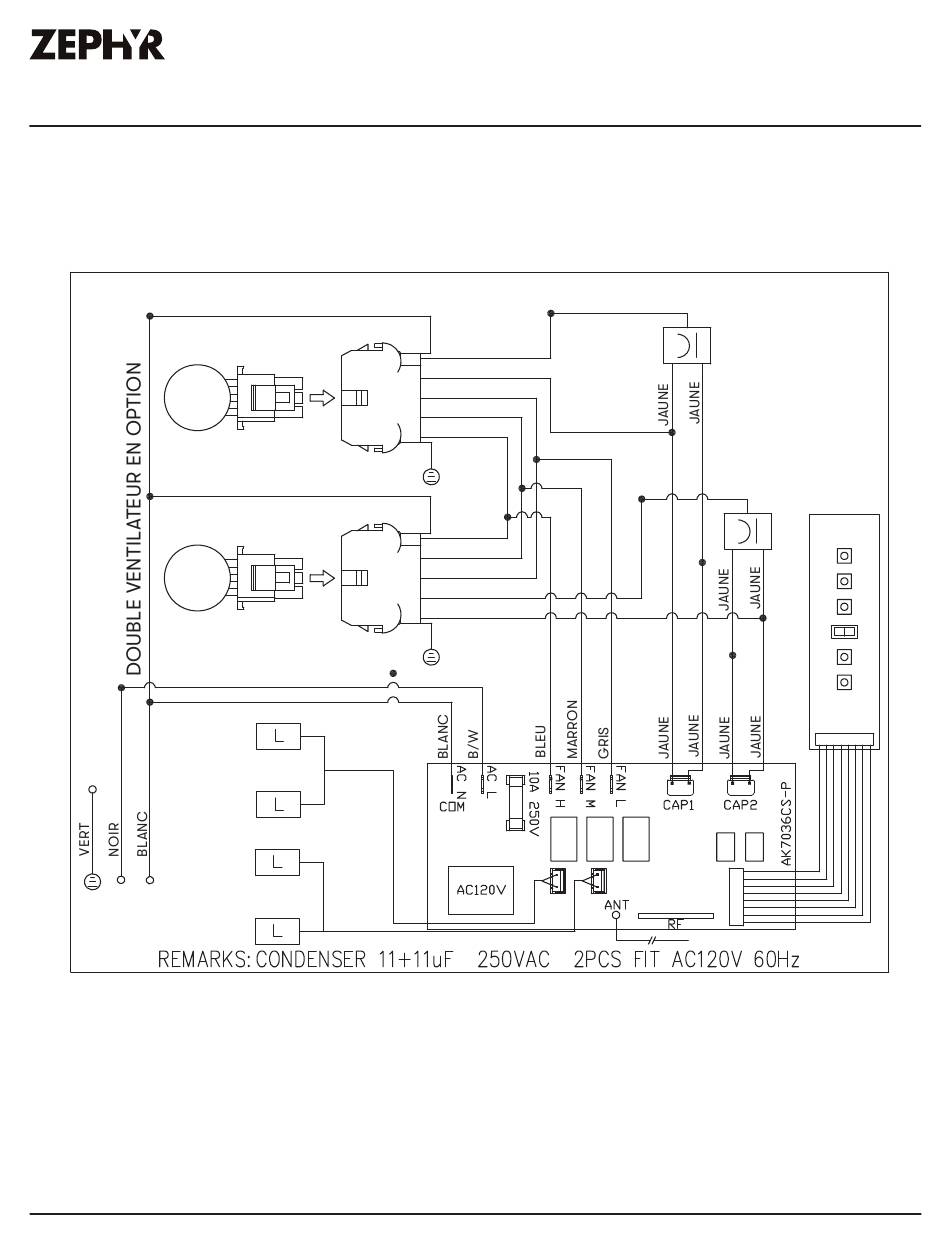

Schéma de câblage
