Betriebsanleitung
16
7


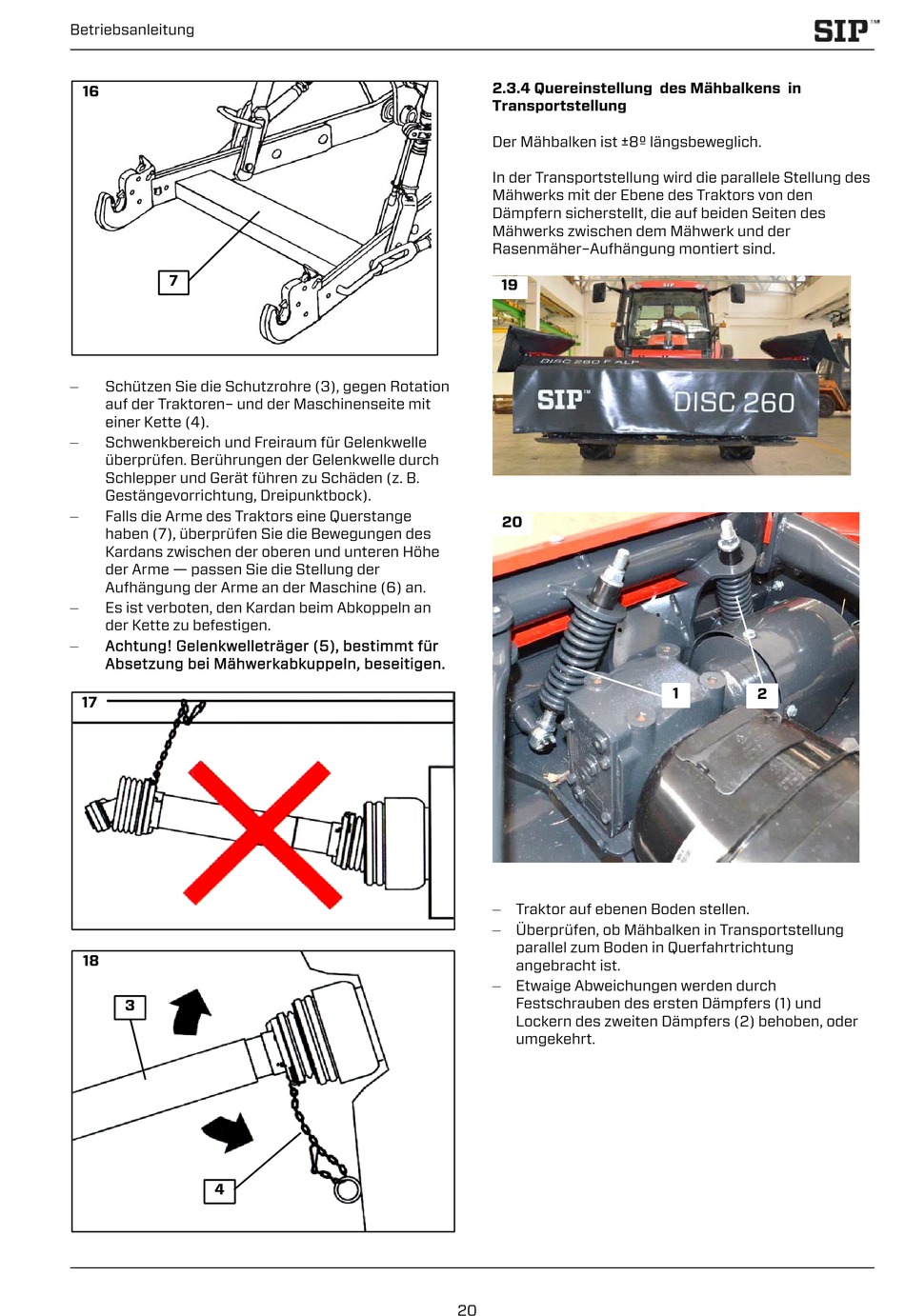

Schützen Sie die Schutzrohre (3), gegen Rotation
auf der Traktoren– und der Maschinenseite mit
einer Kette (4).

Schwenkbereich und Freiraum für Gelenkwelle
überprüfen. Berührungen der Gelenkwelle durch
Schlepper und Gerät führen zu Schäden (z. B.
Gestängevorrichtung, Dreipunktbock).

Falls die Arme des Traktors eine Querstange
haben (7), überprüfen Sie die Bewegungen des
Kardans zwischen der oberen und unteren Höhe
der Arme — passen Sie die Stellung der
Aufhängung der Arme an der Maschine (6) an.

Es ist verboten, den Kardan beim Abkoppeln an
der Kette zu befestigen.

Achtung! Gelenkwelleträger (5), bestimmt für
Absetzung bei Mähwerkabkuppeln, beseitigen.
17
18
3
4
2.3.4 Quereinstellung des Mähbalkens in
Transportstellung
Der Mähbalken ist ±8º längsbeweglich.
In der Transportstellung wird die parallele Stellung des
Mähwerks mit der Ebene des Traktors von den
Dämpfern sicherstellt, die auf beiden Seiten des
Mähwerks zwischen dem Mähwerk und der
Rasenmäher–Aufhängung montiert sind.
19
20

Traktor auf ebenen Boden stellen.

Überprüfen, ob Mähbalken in Transportstellung
parallel zum Boden in Querfahrtrichtung
angebracht ist.

Etwaige Abweichungen werden durch
Festschrauben des ersten Dämpfers (1) und
Lockern des zweiten Dämpfers (2) behoben, oder
umgekehrt.
20
1 2
