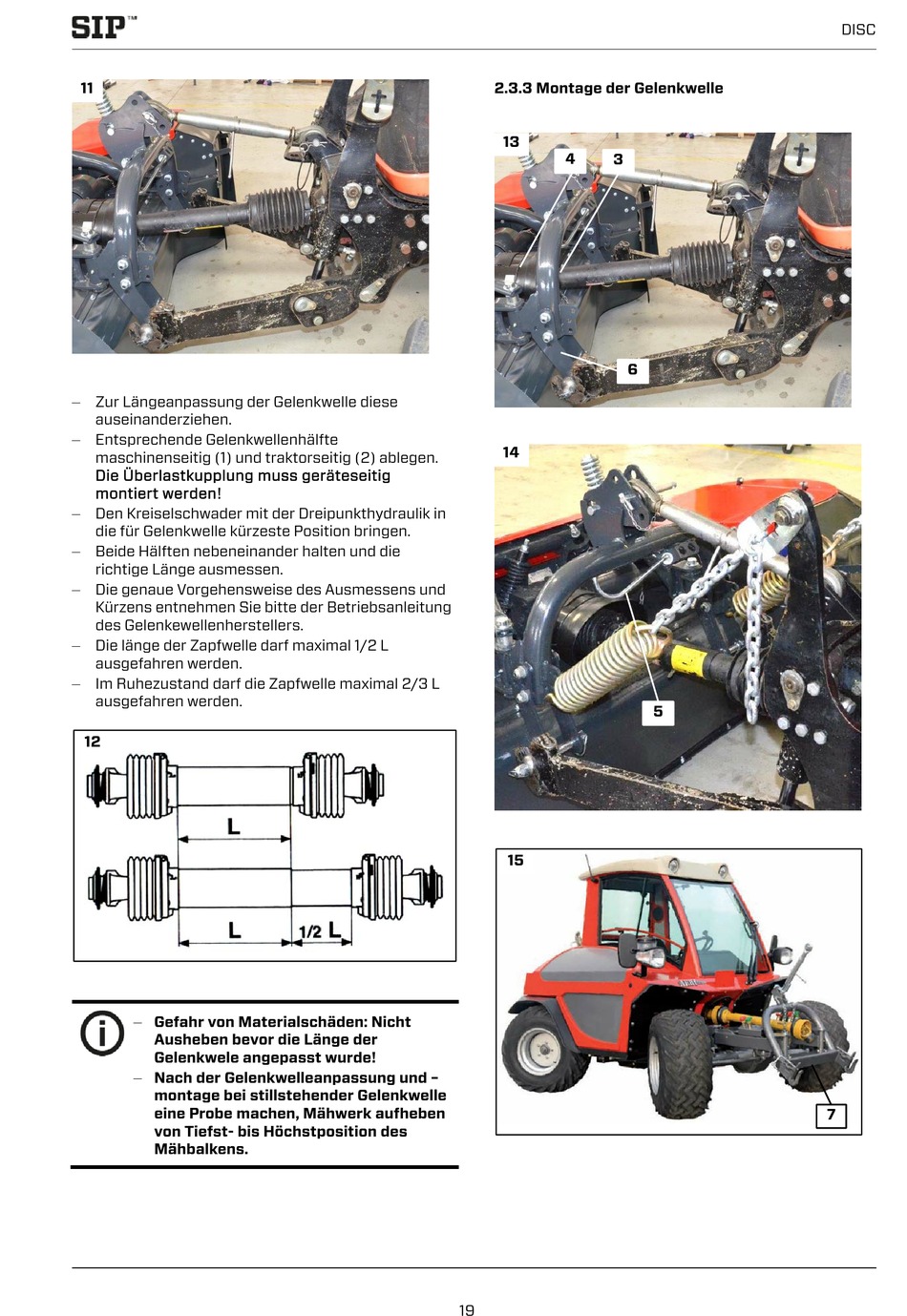

Montage Der Gelenkwelle - SIP DISC 220 F ALP Instruction For Work

11

Zur Längeanpassung der Gelenkwelle diese
auseinanderziehen.

Entsprechende Gelenkwellenhälfte
maschinenseitig (1) und traktorseitig (2) ablegen.
Die Überlastkupplung muss geräteseitig
montiert werden!

Den Kreiselschwader mit der Dreipunkthydraulik in
die für Gelenkwelle kürzeste Position bringen.

Beide Hälften nebeneinander halten und die
richtige Länge ausmessen.

Die genaue Vorgehensweise des Ausmessens und
Kürzens entnehmen Sie bitte der Betriebsanleitung
des Gelenkewellenherstellers.

Die länge der Zapfwelle darf maximal 1/2 L
ausgefahren werden.

Im Ruhezustand darf die Zapfwelle maximal 2/3 L
ausgefahren werden.
12

Gefahr von Materialschäden: Nicht
Ausheben bevor die Länge der
Gelenkwele angepasst wurde!

Nach der Gelenkwelleanpassung und –
montage bei stillstehender Gelenkwelle
eine Probe machen, Mähwerk aufheben
von Tiefst- bis Höchstposition des
Mähbalkens.
