Navodila za uporabo


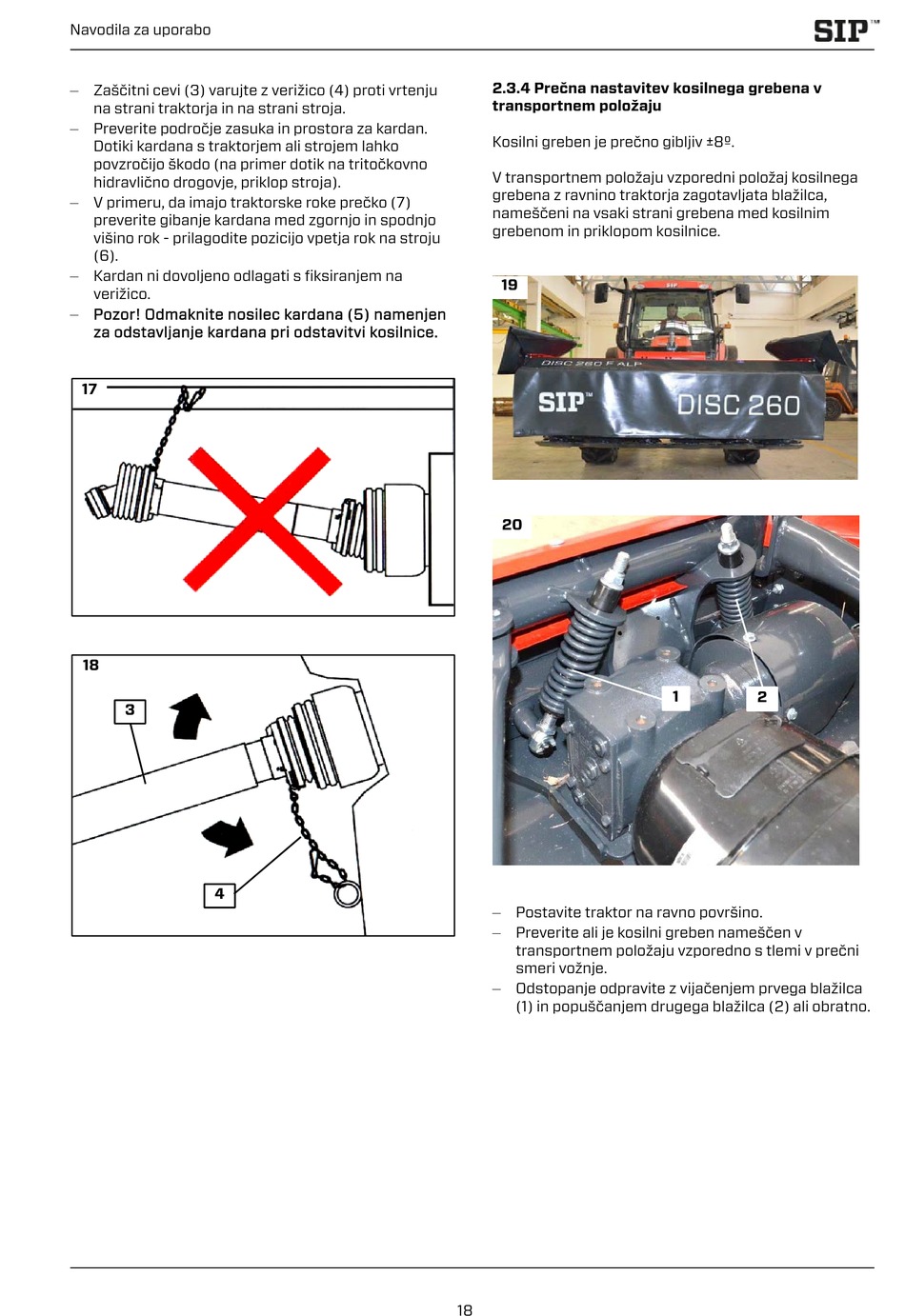

Zaščitni cevi (3) varujte z verižico (4) proti vrtenju
na strani traktorja in na strani stroja.

Preverite področje zasuka in prostora za kardan.
Dotiki kardana s traktorjem ali strojem lahko
povzročijo škodo (na primer dotik na tritočkovno
hidravlično drogovje, priklop stroja).

V primeru, da imajo traktorske roke prečko (7)
preverite gibanje kardana med zgornjo in spodnjo
višino rok - prilagodite pozicijo vpetja rok na stroju
(6).

Kardan ni dovoljeno odlagati s fiksiranjem na
verižico.

Pozor! Odmaknite nosilec kardana (5) namenjen
za odstavljanje kardana pri odstavitvi kosilnice.
17
18
3
4
2.3.4 Prečna nastavitev kosilnega grebena v
transportnem položaju
Kosilni greben je prečno gibljiv ±8º.
V transportnem položaju vzporedni položaj kosilnega
grebena z ravnino traktorja zagotavljata blažilca,
nameščeni na vsaki strani grebena med kosilnim
grebenom in priklopom kosilnice.
19
20

Postavite traktor na ravno površino.

Preverite ali je kosilni greben nameščen v
transportnem položaju vzporedno s tlemi v prečni
smeri vožnje.

Odstopanje odpravite z vijačenjem prvega blažilca
(1) in popuščanjem drugega blažilca (2) ali obratno.
18
1 2
