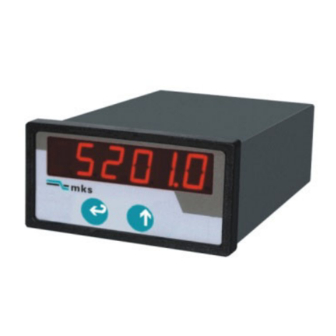

DX 345, DX 346, DX 347
Multifunktions- Geräte mit
Impulseingängen
DX 345: Reines Anzeigegerät
DX 346: Anzeigegerät mit Analogaus-
gang
DX 347: Anzeigegerät mit 2 Grenzwert-
vorgaben und Schaltausgängen
Betriebsarten als
• • • •
Tachometer, Frequenzmesser
• • • •
Zähler für Positionen und Ereignisse
• • • •
Backzeit- bzw. Durchlaufzeit- Anzeige
(reziproke Drehzahl)
• • • •
Timer, Stoppuhr
• • • •
Geschwindigkeitsmesser aus Laufzeit
Universal Display Units with
Impulse Inputs
DX345:
Display only
DX346:
Display with analogue output
DX347:
Display with two presets and
outputs
Operation modes:
• • • • Tachometer, frequency meter
• • • • Counter for positions and events
• • • • Baking time, processing time
(reciprocal speed)
• • • • Timer, stopwatch
• • • • Speed display from delay between a
Start and a Stop input
DX34502A.DOC / Januar 01 / 14 Seiten
Advertisement
Table of Contents
Related Manuals for MKS DX 345
Summary of Contents for MKS DX 345
- Page 1 DX 345, DX 346, DX 347 Multifunktions- Geräte mit Universal Display Units with Impulseingängen Impulse Inputs DX 345: Reines Anzeigegerät DX345: Display only DX 346: Anzeigegerät mit Analogaus- DX346: Display with analogue output gang DX 347: Anzeigegerät mit 2 Grenzwert-...
-
Page 2: Table Of Contents
Inhaltsverzeichnis: Table of contents: Elektrische Anschlüsse Seite 3 Terminal assignment Page 3 1.1 Stromversorgung Seite 4 Power supply Page 4 Aux. voltage output Page 4 1.2 Hilfsspannungsausgang Seite 4 Inputs A, B and Reset Page 4 1.3 Eingänge A, B, und Reset Seite 4 1.4 Skalierbarer Analogausgang Seite 5... -
Page 3: Elektrische Anschlüsse
Elektrische Anschlüsse Terminal Assignment DX345: Reines Anzeigegerät DX345: Display only 1 2 3 4 5 6 7 8 9 10 DX 346: Anzeigegerät mit Analogausgang DX 346: Display with analogue output 1 2 3 4 5 6 7 8 9 10 DX347: DX 347: Anzeigegerät mit 2 Grenzwertvorgaben... -
Page 4: Stromversorgung
1.1 Stromversorgung 1.1 Power supply The unit accepts DC supply from 16V to 35V Über die Klemmen 1 und 2 kann das Gerät mit einer Gleichspannung zwischen 16 und 35 when using terminals 1 and 2, and the con- VDC versorgt werden. Die Stromaufnahme sumption depends on the level of the supply hängt von der Höhe der Versorgungsspan- voltage (typical 80mA at 35V or 150mA at... -
Page 5: Skalierbarer Analogausgang
Typische Eingangsschaltung: Typical input circuit: +24V int. +24V int. 4,7k Input Input 4,7k Die Zähleingänge A und B verarbeiten Fre- Counting inputs A and B are designed for quenzen bis zu 25 kHZ. Die Minimum- Im- input frequencies up to 25 KHz. The mini- pulsdauer am Reset- Eingang ist 1 msec. -
Page 6: Funktion Der Programmier
Funktion der Programmiertasten How to Operate the Keys Das Gerät wird über 2 frontseitige Tasten be- There are two keys on the front of the unit. dient. Die linke Taste (Mode/Enter) rollt die The left key provides the “ENTER“ function and the right key is used to scroll. -
Page 7: Grundeinstellungen
Zur besseren Übersicht wird in Abschnitt 3 the “display only“ unit DX345, and supple- und Abschnitt 4 die Parametrierung der reinen mentary settings for DX346 and DX347 are Anzeige DX 345 beschrieben, wohingegen explained later. zusätzliche Einstellmöglichkeiten für Ausfüh- The basic setup selects the desired opera-... -
Page 8: Timer, Stopwatch
Decimal point: Wählen Sie die ge- Decimal point: Select the desired po- sition like shown in the display wünschte Stellung des Dezimalpunktes entsprechend den im Display erschei- nenden Formaten. Wait: Wie lange soll das Gerät bei Aus- Wait: Define a “waiting time“, this is bleiben der Eingangsimpulse warten, bis the time in seconds that the unit will wait from one input pulse to the next,... -
Page 9: Betriebsart Als Zähler
Base: Wählen Sie die zur Messung ge- Base: Select the time base (resolution) for your application. wünschte Zeitbasis bzw. Auflösung: Millisekunden Milliseconds 1/100 Sekunden 1/100 seconds 1/10 Sekunden 1/10 seconds volle Sekunden integer seconds minutes with two decimals Minuten mit 2 Dezimalstellen Minuten mit einer Dezimalstelle minutes with one decimal Stunden:Minuten:Sekunden... -
Page 10: Geschwindigkeitsanzeige Aus
Reset: Definiert die Art des Reset- Be- Reset: Select, how you would like to fehls: N0: Kein Setzen/ Rücksetzen set/reset the counter. NO: No set/reset möglich. possible. Front: Setzen/Rücksetzen über front- Front: Set/reset by the right front key seitige SET-Taste. Extern: Setzen über Reset-Eingang. -
Page 11: Zusätzliche Parameter Bei
Gain: Stellen Sie hier den gewünschten Gain: Set the analogue stroke you de- Hub ein. Eine Einstellung von 1000 ent- sire: Setting 1000 means 10 Volts or spricht einem Bereich von 10 Volt bzw. 20mA. Setting 200 reduces the stroke 20mA, eine Einstellung von z.B. -
Page 12: Setzen Aller Parameter Auf
Ausgang schaltet statisch, wenn der Output switches ON when display Meßwert den Wert von reaches the value of Vorwahl 1 – Vorwahl 2 erreicht*) Preset 1 – Preset 2 *). Ausgang schaltet dynamisch, wenn der Impulse output when display reaches the value of Preset 1 –... -
Page 13: Technische Daten
Technische Daten Technical Data Nennspannung AC 115/230 V (+/- 12,5 %) Supply voltage AC Nennspannung DC 24V (16 – 35V) Supply voltage DC Stromaufnahme (ohne Geber) 18V : 120mA, 24V : 95 mA, 30V : 80mA Consumption (without sensor) Anschlußleistung 7,5 VA AC Power Hilfspannung für Impulsgeber... - Page 14 Bezeichnung Text Min - Wert Max - Wert Default - Wert Stellen Zeichen Ser. Code Betriebsmode tYPE NPN / PNP CHAr Helligkeit briGht Frequenz FrEqu 25000 1000 Anzeige bei Freq. diSPL 99999 1000 Dezimalpunkt dPoint Rückstellzeit WAit 99,9 Mittelwert FiLtEr Anzeigeformat diSFor Frequenz...
