Circutor WB-eBasic T2S32 Installation Quick Manual

WB-eBasic T2S32 INSTALLATION QUICK GUIDE / GUÍA DE INSTALACIÓN RÁPIDA

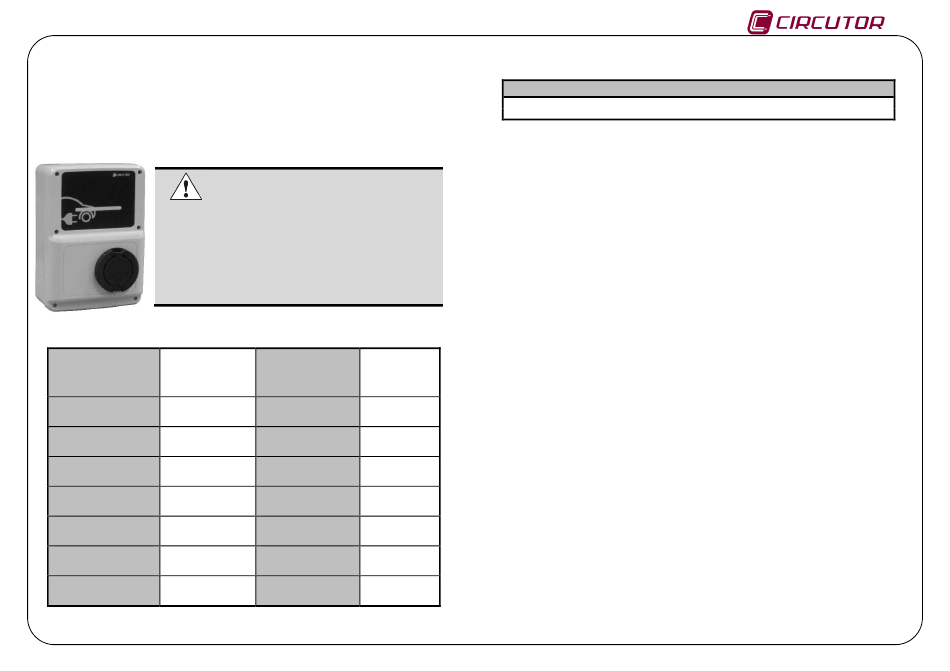

1. DESCRIPTION / DESCRIPCIÓN
The electric vehicle charging system WB-eBasic T2S32 is specially designed for use on indoor and outdoor car
parks to provide a safe charging system. It consists of a sturdy box designed to be installed on a parking wall and
provide a continuous use.
El sistema de recarga de vehículos WB-eBasic T2S32 está diseñado para proporcionar un uso continuo en
aparcamientos interiores y exteriores.
Before performing any maintenance, modification, connection, repair, etc.,
disconnect the device from the power supply. When you suspect a malfunction of
equipment or protection the equipment should be disconnected from the power
supply.
Antes de efectuarse cualquier operación de mantenimiento, modificación de
conexiones, reparación o etc... Debe desconectar el aparato de toda fuente de
alimentación. Cuando se sospeche de un fallo de funcionamiento del equipo ó en la
protección del mismo, debe dejarse el equipo apagado y fuera de servicio.
2. TECHNICAL CHARACTERISTICS / CARACTERÍSTICAS TÉCNICAS
230 VAC / 400 VAC
Input Voltage
Single-phase or Three-
phase
Tensión de entrada
Monofásico o Trifásico
Tolerance
±15 %
Tolerancia
Input frequency
50...60 Hz
Frecuencia de entrada
Output Voltage = input voltage
Tensión de salida = tensión de entrada
Maximum consumption 7,3 kW at Single-phase
Potencia máxima 21 kW at Three-phase
Maximum current output
32 A
Intensidad máxima de salida
Socket
Type 2
Conector Tipo 2
Charge System Mode 3
Sistema de recarga Modo 3
This is a quick WB-eBasic T2S32 guide.
Este manual es una guía rápida del WB-eBasic T2S32
Heater (optional)
Extended temperature
range*
Calefactor (Opcional)
Temperatura extendida*
(-30 ~ +45 ºC)*
Temperature range
-10...+45 ºC
Rango de temperatura
Enclosure IP protection
Protección IP de la caja
Socket IP Protection
Protección IP conector
Box dimensions
320x225x125 mm
Dimensiones
Weight
Peso
Anchor
4 points wall mount
Anclaje 4 puntos de montaje
Enclosure
Envolvente
Standard / Normativa IEC 61851-1, IEC 61851-22, IEC 62196-1, IEC 62196-2
Directive / Directiva 2004/108/CE. EMC; 2006/95/CE, LVD
3. WARNINGS / INFORMACIÓN DE SEGURIDAD
• Do not use cables there are not in perfect conditions.
• No utilice cables de conexión que no estén en perfecto estado de uso.
• Do not use WallBox for anything other than electric vehicle charging. Charging mode is Mode 3.
• No utilice la unidad para usos que no son los previstos, es decir, para cualquier aplicación que no sea la
carga de un vehículo eléctrico. El modo de recarga es Modo 3.
• Do not modify the WallBox. If modified, CIRCUTOR will reject all responsibility and the warranty will be void.
• No modifique la WallBox. De hacerlo, se perderá la garantía y CIRCUTOR rechazará toda responsabilidad.
• Comply strictly with current safety regulations according to your country rules.
• Cumpla estrictamente las normas de seguridad vigentes de acuerdo con las normas de su país.
• Do not make repairs or install with the device powered.
• No manipule el equipo estando conectado a la red eléctrica.
• Only trained and qualified personnel should have access to low-voltage electrical parts inside the device.
• Unicamente personal cualificado debe poder acceder a partes eléctricas de baja tensión que hay dentro del
equipo.
• Check the installation annually by qualified technician.
• Verifique anualmente la instalación por personal cualificado.
• Remove from service any item that has a fault that could be dangerous for users (broken plugs, caps that
don't close...).
• Retire del servicio cualquier elemento que presente desperfectos que puedan poner en riesgo al usuario
IP54
(enchufes rotos, tapas en mal estado...).
IP44
• Only use CIRCUTOR spare parts.
• Utilice sólo recambios originales de CIRCUTOR.
3 kg
ABS
STANDARDS & DIRECTIVES
08232 -Viladecavalls (Barcelona)
CIRCUTOR SA
Vial Sant Jordi s/n
+34 93 745 29 00
central@circutor.com
