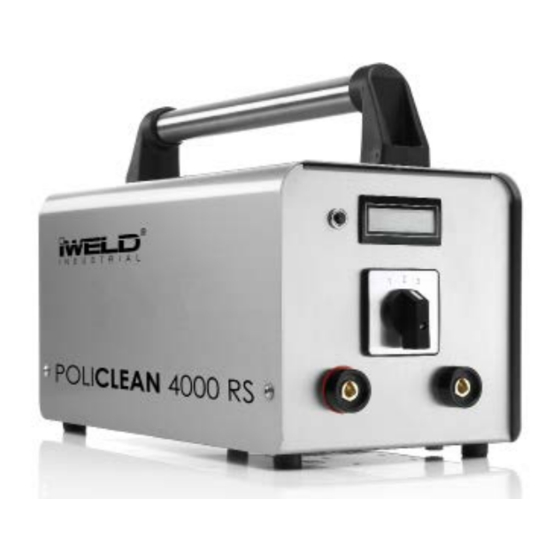

iWeld POLICLEAN 4000 RS User Manual

Stainless steel cleaning- and embossing device
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CUTTING EDGE WELDING
HASZNÁLATI ÚTMUTATÓ
Rozsdamentes acél tisztító- és jelölő készülél
POLICLEAN 4000 RS
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the POLICLEAN 4000 RS and is the answer not in the manual?

Questions and answers

Related Manuals for iWeld POLICLEAN 4000 RS

Summary of Contents for iWeld POLICLEAN 4000 RS

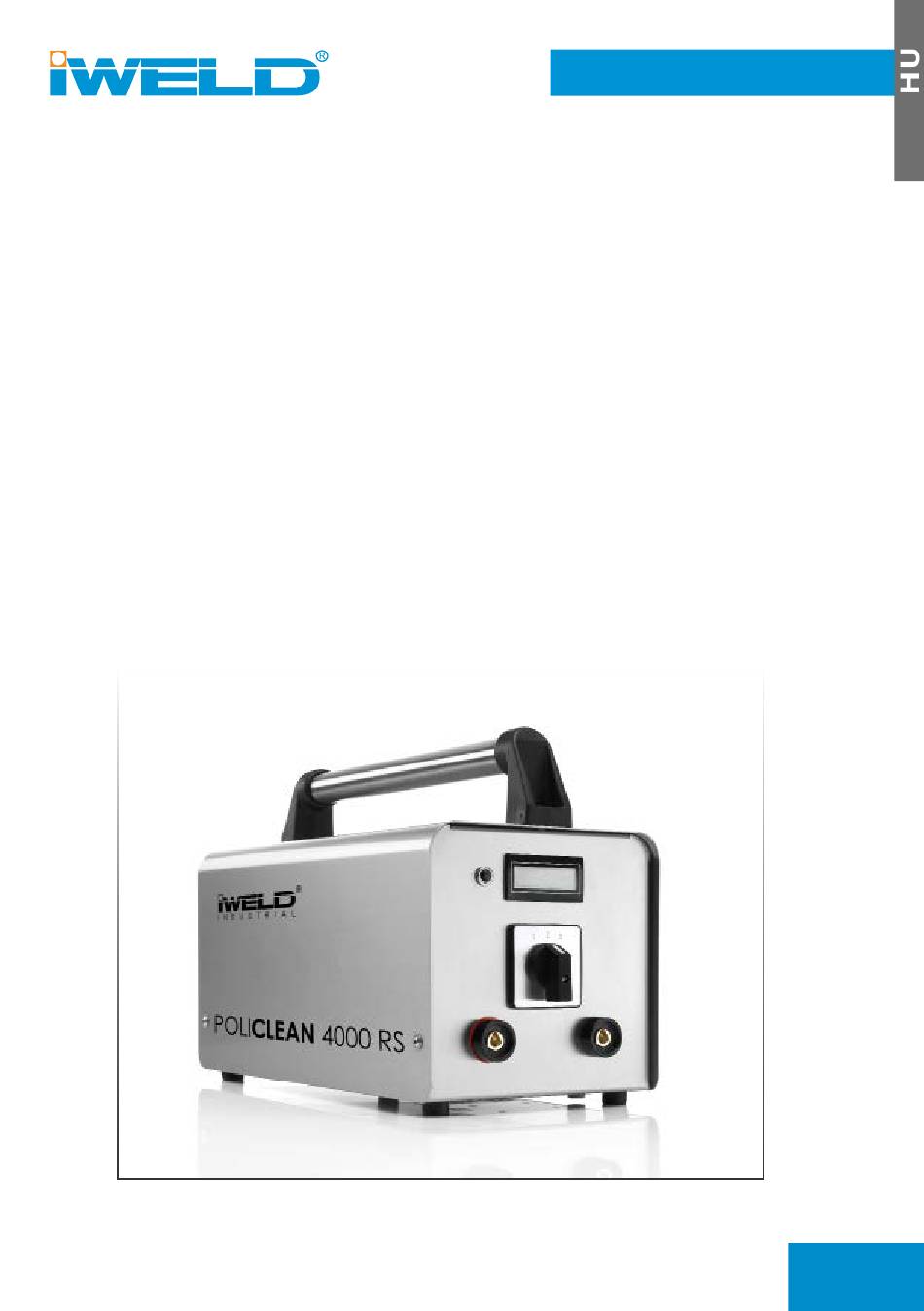

  • Page 1 CUTTING EDGE WELDING HASZNÁLATI ÚTMUTATÓ Rozsdamentes acél tisztító- és jelölő készülél POLICLEAN 4000 RS...
  • Page 2 Fő paraméterek POLICLEAN 4000 RS Cikkszám 9CLEANE4000RS Induló készlet cikkszáma 9CLEANE4000SS Tisztítás Polírozás Világos jelölés Sötét jelölés LCD kijelző Rozsdamentes készülékház Fázisszám 230V AC Hálózati feszültség 50/60Hz Névleges teljesítmény 1200 VA Bekapcsolási idő 100A @ 80% (10 perc/40 Kimeneti áramerősség 100A Kimeneti feszültség...

  • Page 3: Üzembe Helyezés

    Üzembe helyezés A POLICLEAN 4000 RS rozsdamentes hegesztési varratok tisztítására és polírozására, valamint rozsdamentes acél és egyéb vezető fémek jelölésére alkalmas. A készülék használata előtt figyelmesen olvassa el a használati útmutatót.. Használat előtt ellenőrizze a következőket: · A hálózati kábel sértetlen és jó állapotú legyen ·...
  • Page 4 Működés TISZTÍTÁS Ehhez az eljáráshoz használja a tisztító ecsetet. 1. Kapcsolja be a gépet a a hátoldalon található főkapcsolóval. 2. Fordítsa a 3 állású kapcsolót az 1-es állásba. A kijelző 10.5 volt feszültséget fog mutatni. 3. Válassza ki a tisztításhoz a megfelelő oldatot (Elektrolit C Plusz ), rázza fel az oldatot erőtelje- sen, majd öntse ki egy széles szájú...
  • Page 5 VILÁGOS JELÖLÉS Ehhez az eljáráshoz használja a lapos 90 -os anódot. 1. Borítsa be az anódot fehér tisztító filccel és rögzítse egy O-gyűrűvel. 2. Kapcsolja be a gépet a a hátoldalon található főkapcsolóval. 3. Fordítsa a 3 állású kapcsolót az 2-es állásba. A kijelző 14 volt feszültséget fog mutatni. 4.

  • Page 6: Alkatrészek És Tartozékok

    érdekében. Használat után mossa le a sablonokat folyó víz alatt, hogy elkerülje a kristályképződést.  IWELD minden eszközt ellenőriz a gyártás során, de hibás anyagok vagy gyártási hiba miatt a készülék meghibásodhat, a javításokat az IWELD Kft. végzi. ...
  • Page 7 CUTTING EDGE WELDING BEDIENUNGSANLEITUNG Shweißnahtreinigungsgeräte POLICLEAN 4000 RS...

  • Page 8: Technische Daten

    Technische Daten POLICLEAN 4000 RS Artikelnummer 9CLEANE4000RS Starter Kit 9CLEANE4000SS Artikelnummer  Reinigen mit kohlenstempel  Reinigen mit pinsel  Polieren  Signieren hell  Signieren dunkel  LCD display  Edelstahl Phasenzahl 230V AC Spanung primär 50/60Hz Leistung 1200 VA...
  • Page 9 Inbetriebnahme Der POLICLEAN 4000 RS ist für das Reinigen und Polieren von Edelstahlschweißnähten und zum Signieren auf rostfreiem Stahl und anderen leitenden Materialien bestimmt. Alle Personen, die mit diesem Gerät arbeiten, sollten sich vor Inbetriebnahme des Gerätes, mit dieser Anleitung vertraut machen.
  • Page 10 10,5 V) 3. Den Pinsel unter Verwendung des beigefügten schwarzen Massekabels an der schwarzen Buchse des POLICLEAN 4000 RS anschließen. 4. Das rot markierte Massekabel muss mit dem Werkstück verbunden werden. 5. Füllen Sie von dem entsprechenden Elektrolyt (Elektrolyt A, B, C, C Plus oder LF) etwas in den mit gelieferten Weithalsbehälter und tauchen Sie den Pinsel ein.
  • Page 11 Signieren hell Benutzen Sie hierzu den Signierstempel mit 90“ Anode (Art.-Nr.:5025 ST) 1. Einen weißen Filzstreifen auf die Kohle auflegen und mit einem 0-Ring befestigen. 2. Schalten Sie das Gerät am Schalter an der Rückseite der Maschine ein. 3. Schalten Sie den Schalter an der Vorderseite der Maschine auf Position 2: Signieren hell (Dis- play 14,0 V) 4.

  • Page 12: Nach Jedem Gebrauch

     Sollte das Gerät trotz sorgfältiger Herstell- und Prüfverfahren einmal ausfallen, ist die Reparatur von der Firma IWELD ausführen zu lassen. Ansonsten entfällt jegliche Gewähr- leistung. Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die Artikelnummer laut Typenschild des Gerätes angeben.
  • Page 13 CUTTING EDGE WELDING USER’S MANUAL Stainless Steel Cleaning- and Embossingdevice POLICLEAN 4000 RS...
  • Page 14 The main parameters POLICLEAN 4000 RS Art. Nr. 9CLEANE4000RS Ar. Nr. 9CLEANE4000SS of starter kit Cleaning with felt  Cleaning with carbon brush  Polishing  Light marking  Dark marking  LCD display  Stainless Steel housing  Phase number...

  • Page 15: Installation

    Installation The POLICLEAN 4000 RS machines are designed to be used for the cleaning and polishing of stainless steel welds and the embossing of stainless steel and other conductive materials. All persons using this equipment should familiarize themselves with these instructions before using the equipment.
  • Page 16 Cleaning 1. Switch the machine an by means of the switch located an the back of the machine 2. Turn the 3 position switch on the front of the machine to position number 1: 10,5 volts will be displayed an the display also located an the front of the machine. 3.
  • Page 17 Embossing light For this please use the embossing stamp with 90-degree anode (Art.-no.:5025 ST) 1. Cover the carbon anode with a white felt strip and fasten with an 0 ring 2. Switch the machine on by means of the switch located on the back of the machine 3.

  • Page 18: Maintenance And Cleaning

    After use wash templates under running water to prevent crystal formation.  IWELD take every care in the manufacture of their product but should the unit fail due to faulty materials or poor workmanship, any repairs must be carried out by IWELD or their authorised agents, otherwise any warranty becomes void.
