Installation and Assembly:

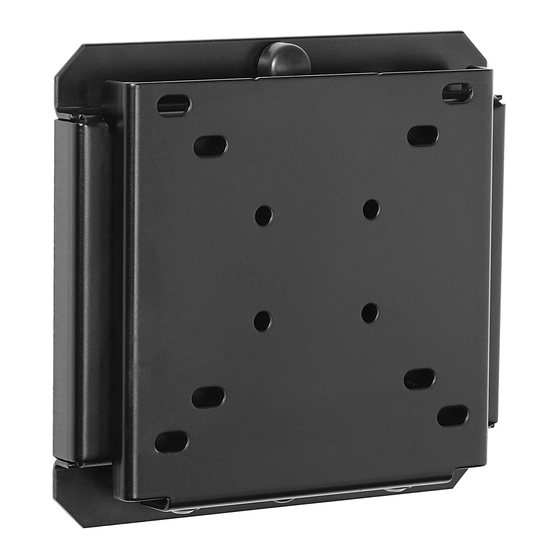

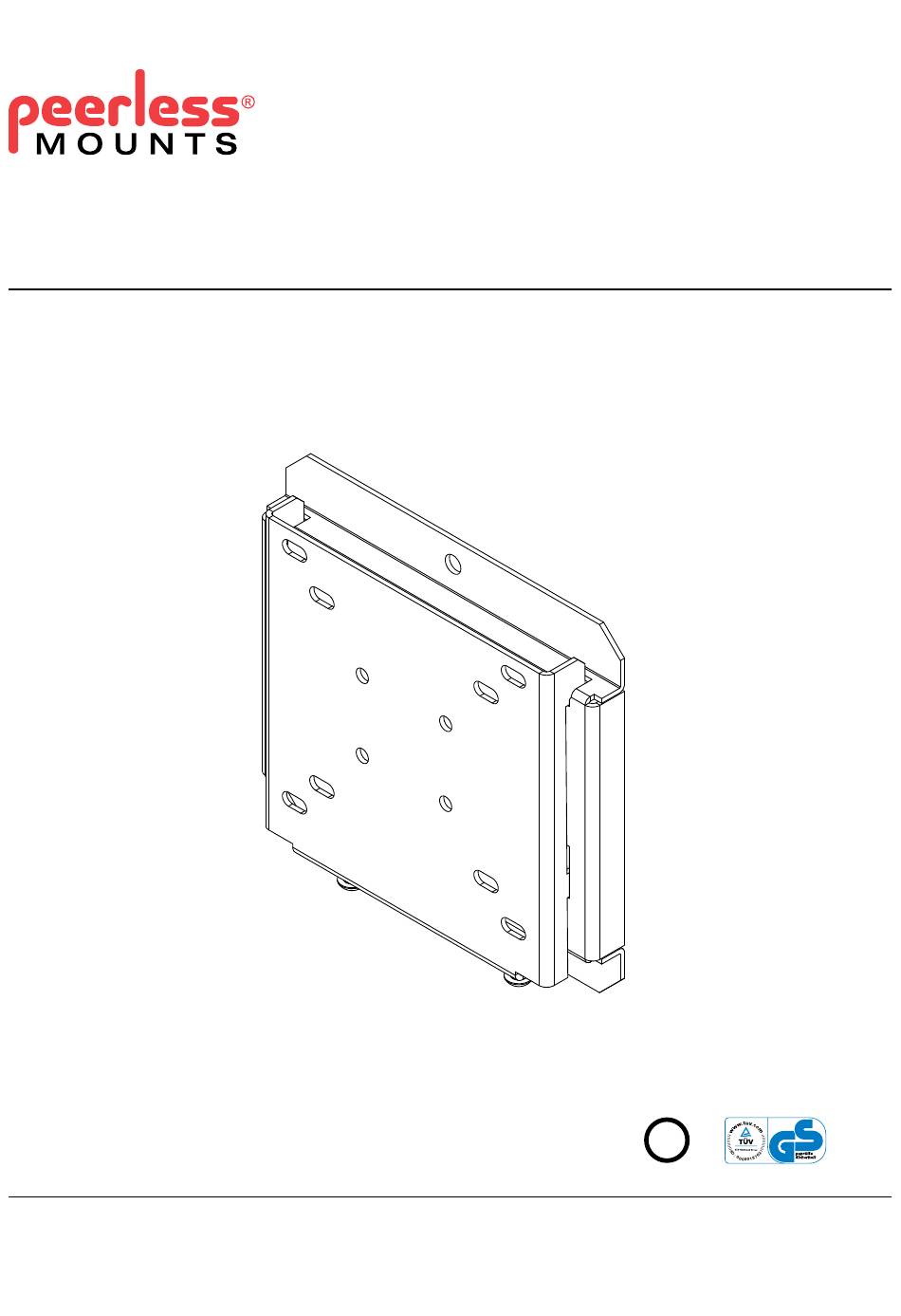

SmartMount™ Universal Flat Wall Mount
for 10" - 26" (25 - 66 cm) LCD Flat Panel Screens
Models: SF630P, SF630P-S, SF630, SF630-S, SWV110/BK, SWV110/SI
Features:
• For 10" - 26" (25 - 66 cm) LCD flat panel screens
• Ultra-slim design holds the screen flat against the wall
U L
C
US
©
Max Load Capacity: 80 lb (36.3 kg)
ISSUED: 02-05-09 SHEET #: 202-9309-1
Advertisement
Chapters
Table of Contents
Related Manuals for PEERLESS Mounts SmartMount SF630P
Summary of Contents for PEERLESS Mounts SmartMount SF630P
- Page 1 Installation and Assembly: SmartMount™ Universal Flat Wall Mount for 10" - 26" (25 - 66 cm) LCD Flat Panel Screens Models: SF630P, SF630P-S, SF630, SF630-S, SWV110/BK, SWV110/SI Features: © • For 10" - 26" (25 - 66 cm) LCD flat panel screens •...
-
Page 2: Table Of Contents
NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor. -
Page 3: Parts List
Before you begin, make sure all parts shown are included with your product. Parts List SF630P SF630P-S SF630 SF630-S SWV110/BK SWV110/SI Description Part # Part # Part # Part # Part # Part # A wall plate 095-1320 095-4320 095-1320 095-4320 095-1320 095-4320... -
Page 4: Installation To Single Wood Stud Wall
Installation to Single Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power. -
Page 5: Installation To Solid Concrete Or Cinder Block
Installation to Solid Concrete or Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"... -
Page 6: Attaching Hook Bracket To Flat Panel Screen
Attaching Hook Bracket to Flat Panel Screen Using VESA 75 and 100 mm mounting patterns Thread M5 phillips screws (C) to hook bracket (B) making the screws flush with bracket as shown in figures 2.1 and 2.2. fig. 2.1 fig. 2.2 Attaching Adapter Plate to Hook Plate for Flat Panel screens using VESA 200 x 100 mm mounting patterns Attach adapter plates (J) to hook plate (B) using four... - Page 7 WARNING • If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail. FOR VESA ® 75 MOUNTING PATTERN: FOR VESA 100 MOUNTING PATTERN: Choose hole pattern as shown below.
-
Page 8: Installing And Removing Flat Panel Screen
Installing and Removing Flat Panel Screen Hook screen onto wall plate (A) as shown in figure SCREEN 5.1. Tighten M5 x 12 mm screws (C), shown in figure 5.2 and detail 1. NOTE: For security models, tighten M5 x 12 mm screws (C) using 4 mm allen wrench (I) To remove screen from mount, loosen screws (C) and lift screen off of mount. - Page 9 Anbringung und Zusammenbau: SmartMount™-Universal-Flachbildschirmwandhalter für LCD-Flachbildschirme von 10 - 26 Zoll (25 - 66 cm) Modelle: SF630P, SF630P-S, SF630, SF630-S, SWV110/BK, SWV110/SI Merkmale: • Für LCD-Flachbildschirme von 10 - 26 Zoll (25 - 66 cm) © • Dank der ultraflachen Konstruktion passt der Bildschirm flach an die Wand Max.
- Page 10 HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.
-
Page 11: Teileliste
Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. Teileliste SF630P SF630P-S SF630 SF630-S SWV110/BK SWV110/SI Beschreibung Anz. Teile Nr. Teile Nr. Teile Nr. Teile Nr. Teile Nr. Teile Nr. A wandplatte 095-1320 095-4320 095-1320 095-4320... -
Page 12: Anbringung An Wand Mit Einer Holzständerreihe
Anbringung an Wänden mit einer Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird. -
Page 13: Anbringung An Massivbeton Oder Porenbetonstein
Anbringung an Massivbeton oder Porenbetonstein ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt. -
Page 14: Befestigung Der Hakenhalterung Am Flachbildschirm
Befestigung der Hakenhalterung am Flachbildschirm unter Verwendung der Montagemuster VESA 75 und 100 mm. Schrauben Sie die M5-Kreuzschlitzschrauben (C) in die Hak- enhalterung (B), bis die Schrauben bündig mit der Halterung abschließen (siehe Abbildung 2.1 und 2.2). Abbildung. 2.1 Abbildung. 2.2 Befestigung der Adapterplatte an Hakenhalterung und Flachbildschirm unter Verwendung der Montagemuster VESA 200 und 100 mm. - Page 15 ACHTUNG • Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen. BEI MONTAGEMUSTER VESA®...
-
Page 16: Anbringung Und Abnahme Des Flachbildschirms
Anbringung und Abnahme des Flachbildschirms Hängen Sie den Bildschirm wie in Abbildung 5.1 gezeigt auf die BILDSCHIRM Wandplatte (A). Ziehen Sie die in Abbildung 5.2 und Detailansicht 1 abgebildeten M5 x 12 mm Schrauben (C) an. HINWEIS: Ziehen Sie bei Sicherheitsmodellen die M5 x 12 mm Schrauben (C) mit einem 4 mm Inbusschlüssel (I) an.
