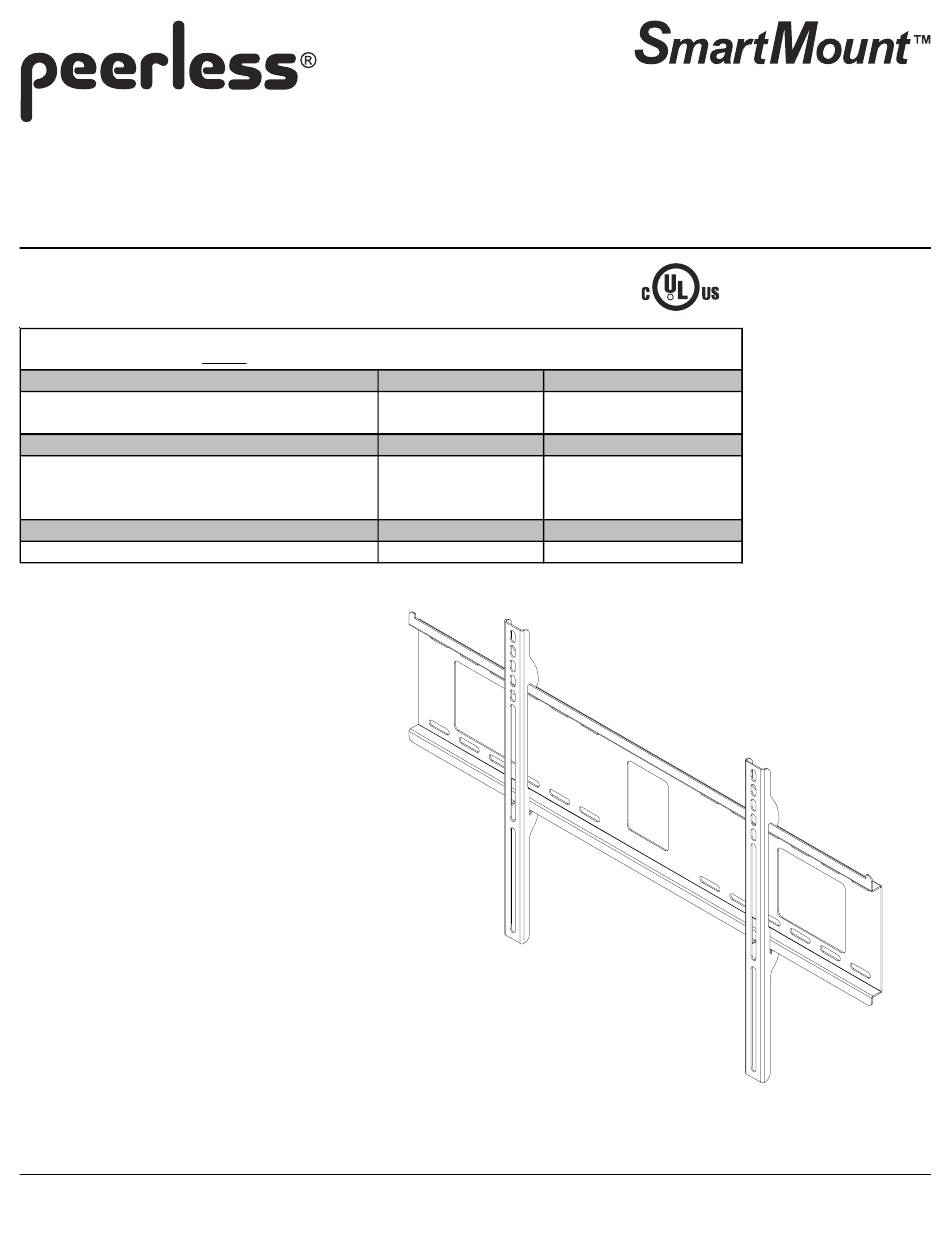

Installation and Assembly:
SmartMount™ Universal Flat Wall Mount
for LCD and Flat Panel Plasma Screens
Product is UL rated for screen size
range and load capacity
Model #
D-FPF-220, D-FPF-220S, SF640, SF640-S
SF640P, SF640P-S, RTFPF-220, RTFPF-220S
SF650, SF650-S, SF650P, SF650P-S
D-FPF-320, D-FPF-320S, SF660, SF660-S,
SF660P, SF660P-S, RTFPF-320, RTFPF-320I
RTFPF-320S, RTFPF-320SI
SF670, SF670-S, SF670P, SF670P-S
SF680, SF680-S, SF680P, SF680P-S
Features:
•
For flat panel screens
•
Ultra-slim design holds the screen flat against the wall
• Screen simply hooks onto the wall plate for quick and
easy installation
• Includes hardware for installation to wood studs,
concrete, and cinder block
*
NOTE: Most 42" and larger plasma screens may
not work with this mount. Use Mount Finder to
confirm compatibility.
3215 W. North Ave. • Melrose Park, IL 60160 • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
per chart below
Screen Size Range Max. UL Load Capacity
23'' - 46''
32'' - 50''
32'' - 60''
42''- 71''
61''- 102''
R
*
150 lb (68kg)
175 lb (79kg)
200 lb (91kg)
250 lb (113kg)
350 lb (159kg)
Wall plate style varies depending on model
ISSUED: 01-06-06 SHEET #: 202-9080-6 09-25-07
This product is intended for use with UL
Listed products and must be installed by a
qualified professional installer.
Advertisement
Chapters
Table of Contents
Related Manuals for PEERLESS Mounts SmartMount D-FPF-220
Summary of Contents for PEERLESS Mounts SmartMount D-FPF-220
- Page 1 Installation and Assembly: SmartMount™ Universal Flat Wall Mount for LCD and Flat Panel Plasma Screens This product is intended for use with UL Listed products and must be installed by a qualified professional installer. Product is UL rated for screen size range and load capacity per chart below Model #...
-
Page 2: Table Of Contents
NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112. -
Page 3: Parts List
Before you b egin, make sure all parts shown are included with your product. Parts may appear slightly different than illustrated. Parts List Non-Security Security Black Silver Black Silver Description Qty. Part Number Part Number Part Number Part Number 200-1797 200-4797 200-1797 200-4797... -
Page 4: Installation To Double Wood Stud Wall
Installation to Double Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power. -
Page 5: Installation To Triple Wood Stud Wall
Installation to Triple Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power. -
Page 6: Installation To Solid Concrete Or Cinder Block
Installation to Solid Concrete or Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"... -
Page 7: Installing Adapter Brackets
Installing Adapter Brackets Refer to Screen Compatibility Chart to determine the proper fasteners to use. To prevent scratching the screen, set a cloth on a flat, level surface that will support the weight of the screen. Place screen face side down. If screen has knobs on the back, remove them to allow the adapter brackets to be attached. Place adapter brackets (BB or CC) on back of screen, align to holes, and center on back of screen as shown in figure 2.1. - Page 8 For Flat Back Screen Begin with the shortest length screw, hand thread through multi-washer and adapter bracket into screen as shown below. Screw must make at least three full turns into the mounting hole and fit snug into place. Do not over tighten. If screw cannot make three full turns into the screen, select a longer length screw from the baffled fastener pack.
-
Page 9: Installing Flat Panel Screen To Wall Plate
Mounting and Removing Flat Panel Screen Hook adapter brackets (BB or CC) onto wall plate (AA). Then slowly swing screen in as shown. Turn safety/security screws, using security allen wrench (FF), clockwise at least six times to prevent screen from being removed as shown in detail 1 of figure 3.1. - Page 10 Instalación y montaje: SmartMount™ Montura Universal para Pared Plana para pantallas LCD de panel plano Este producto está clasificado por Underwriters Laboratories (UL) para utilizarse con pantallas dentro de las gamas de tamaños y de la capacidad de soportar carga ____ según lo indicado en la tabla que aparece continuación.
- Page 11 NOTA: Lea toda la hoja de instrucciones antes de iniciar la instalación y el montaje. ADVERTENCIA • No comience la instalación de su producto Peerless sin antes leer y comprender las instrucciones y los avisos de precaución contenidos en esta hoja de instalación. Ante cualquier duda respecto a las instrucciones o avisos de precaución, llame al departamento de servicio al cliente de Peerless al 1-800-729-0307.
-
Page 12: Lista De Piezas
Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas. Las piezas podrían verse ligeramente diferentes a las ilustradas. Lista de piezas Sin tornillo de seguridad Con tornillo de seguridad Negro Plateado Negro Plateado Descripción Cant. Nº de pieza Nº... -
Page 13: Instalación En Una Pared Con Montantes De Madera Dobles
Instalación en una pared con montantes de madera dobles ADVERTENCIA • El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del equipo y todos los herrajes y componentes. • Apriete los tornillos para madera de tal modo que la placa de apoyo quede firmemente sujeta, pero no apriete en exceso. -
Page 14: Instalación En Una Pared Con Montantes De Madera Triples
Instalación en una pared con montantes de madera triples ADVERTENCIA • El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del equipo y todos los herrajes y componentes. • Apriete los tornillos para madera de tal modo que la placa de apoyo quede firmemente sujeta, pero no apriete en exceso. -
Page 15: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias
Instalación en una pared de concreto macizo o de bloques de hormigón de escorias ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifique que tengan un mínimo de 1-3/8" de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de 1"... -
Page 16: Instalación De Los Soportes Adaptadores
Instalación de los soportes adaptadores Vea el Cuadro de compatibilidad de pantallas para determinar las fijaciones correctas que se deben usar. Para evitar rayar la pantalla, coloque un trapo sobre una superficie plana y nivelada que soporte el peso de la pantalla. - Page 17 Instalación de un televisor que tiene la parte posterior plana Comience con uno de los tornillos más cortos, enrósquelo, con la mano, a través de la arandela múltiple y el soporte adaptador a la parte posterior de la pantalla, como se muestra abajo. El tornillo debe dar, por lo menos, tres vueltas completas dentro del agujero de instalación y debe quedar ajustado en su lugar.
-
Page 18: Instalación De La Pantalla Plana En La Placa De Apoyo
Montaje y desmontaje de la pantalla plana Enganche los soportes adaptadores (BB o CC) en la placa de apoyo (AA). Después gire lentamente la pantalla hacia dentro, como se muestra. Con la ayuda de la llave allen (FF), gire los tornillos de seguridad en sentido horario, por lo menos seis veces, para evitar el desmontaje de la pantalla, como se muestra en el detalle 1 de la figura 3.1. - Page 19 Installation et assemblage : Support mural plat universel SmartMount™ pour écrans plats ACL Ce produit est évalué par l’Underwriter’s Laboratory (UL) pour la plage de dimensions d’écrans et la capacité de charge de______indiquées dans le tableau ci-dessous Plage de Capacité de charge dimensions Modèle nº...
- Page 20 REMARQUE : Lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’installation. Pour toute question concernant les instructions ou les mises en garde, appelez le service à...
-
Page 21: Liste Des Pièces
Avant de comm encer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Il est possib le que les pièces sem b lent légèrem ent différentes de celles illustrées ici. Liste des pièces Modèle non sécurisé Modèle antivol Noir Argent Noir... -
Page 22: Installation Sur Un Mur À Doubles Montants En Bois
Installation sur un mur à doubles montants en bois AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien. -
Page 23: Installation Sur Un Mur À Triples Montants En Bois
Installation sur un mur à triples montants en bois AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien. -
Page 24: Installation Sur Du Béton Plein Ou Un Bloc De Béton De Mâchefer
Installation sur du béton plein ou un bloc de béton de mâchefer AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 3,4 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à... -
Page 25: Installation De Supports Adaptateurs
Installation des supports adaptateurs Le Tableau de compatibilité d’écrans permet de déterminer quelles fixations utiliser. Pour éviter de rayer l’écran, placez un chiffon sur une surface plate et horizontale capable de soutenir le poids de l’écran. Placez l’écran sens dessus dessous. Si l’écran est muni de boutons à l’arrière, enlevez-les pour pouvoir fixer les supports adaptateurs. - Page 26 Pour les écrans à dos plat Commencez par la vis la plus courte et vissez-la manuellement à l’écran en la faisant passer à travers la rondelle tout usage et le support adaptateur, comme indiqué ci-dessous. La vis doit effectuer au moins trois tours complets dans le trou de fixation et tenir solidement en place.
-
Page 27: Installation De L'écran Plat Sur La Plaque Murale
Montage et démontage de l’écran plat Accrochez les supports adaptateurs (BB ou CC) sur la plaque murale (AA). Ensuite, faites pivoter lentement l’écran vers l’intérieur, comme illustré. À l’aide de la clé hexagonale (FF), tournez les vis de sécurité dans le sens horaire au moins six fois pour empêcher l’écran de se détacher, comme illustré...
