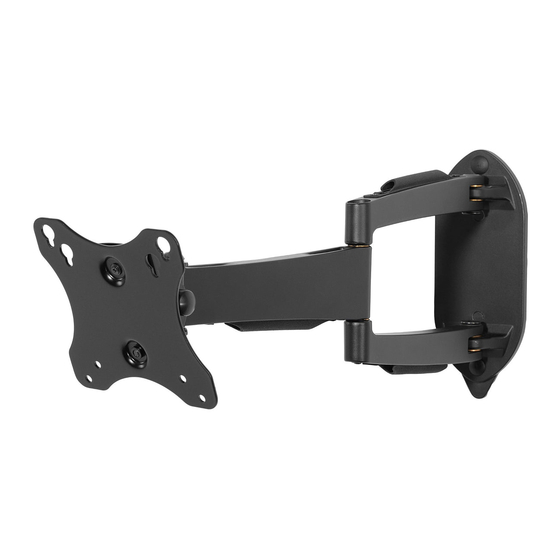

PEERLESS Mounts RTLA-100 Installation And Assembly Manual

Articulating wall arm for lcd screens

Hide thumbs

page of 18

/ 18
Bookmarks

Available languages

Quick Links

Download this manual

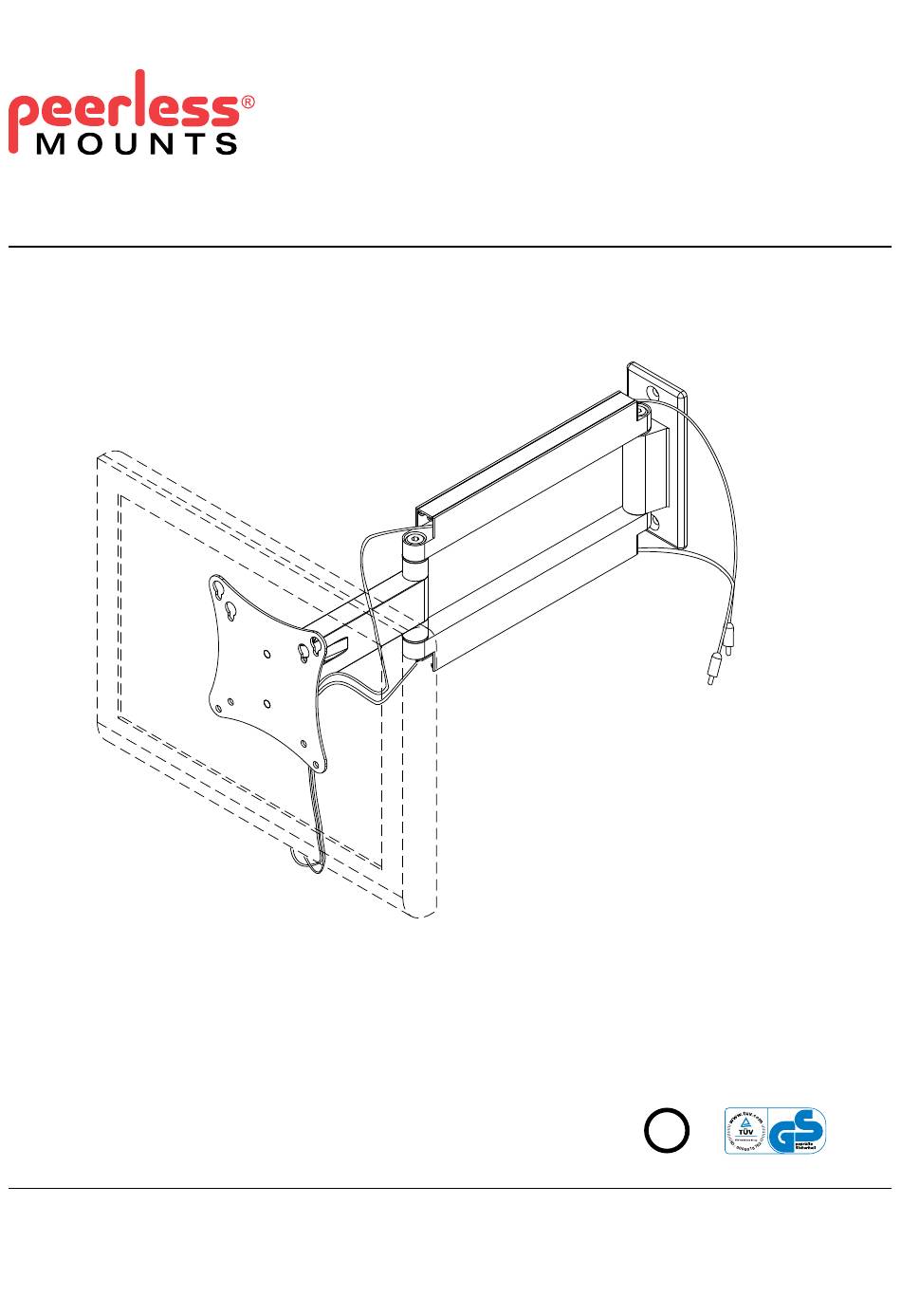

Installation and Assembly:

Articulating Wall Arm for LCD screens

Models: RTLA-100, RTLA-100S, SA730P, SA730P-S, D-LA-100, D-LA-100S,

SWV150/BK, SWV150/SI

Features:

• Fits 10" - 26" (25 - 66 cm) LCD screens

• Pivots and articulates in all directions, even around corners and cabinets

U L

• Frees up space by folding ﬂat against the wall

• Keeps electronic wires routed internally to reduce clutter

Max Load Capacity: 25 lb (11.3 kg)

ISSUED: 02-05-09 SHEET #: 202-9338-1

Need help?

Do you have a question about the RTLA-100 and is the answer not in the manual?

Questions and answers

Summary of Contents for PEERLESS Mounts RTLA-100

Page 1 Installation and Assembly: Articulating Wall Arm for LCD screens Models: RTLA-100, RTLA-100S, SA730P, SA730P-S, D-LA-100, D-LA-100S, SWV150/BK, SWV150/SI Features: • Fits 10" - 26" (25 - 66 cm) LCD screens • Pivots and articulates in all directions, even around corners and cabinets •...
Page 2 Notes: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.
Page 3 Before you begin, make sure all parts shown are included with your product. Parts may appear slightly different than illustrated. SWV150/SI SWV150/BK Parts List D-LA-100 D-LA-100S RTLA-100 RTLA-100S SA730P SA730P-S Description Qty. Part # Part # A wall arm assembly...
Page 4 Installation to Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is ﬁrmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.
Page 5 Installation to Solid Concrete and Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
Page 6 Attaching Front Plate to Screen Using VESA 75 or 100 mm Mounting Patterns WARNING • If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail. Insert two M4 x 12 mm screws (F) into top two holes *For screens with of screen, leaving approximately 1/4"...
Page 7 Attaching Front Plate to Screen Using VESA 200 x 100 mm Mounting Pattern WARNING • If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail. Attach adapter plates (J) to tilt plate of arm Insert two M4 x 12 mm screws (F) into top two holes assembly (A) using four M5 x 6 mm screws (K) and...
Page 8 Route cords through center of cord management clip (E). Next, attach cord management clip (E) to adapter plate using M4 screw (F or G) as shown in detail 1. Tighten all four screws (F or G). NOTE: A cord management clip (E) was added for additional cords. If you want to use this additional clip (E), remove the opposite bottom screw and repeat this step on opposite side of adapter plate.
Page 9 OPTIONAL NOTE: Adjustment points (socket screws) are factory torqued for optimal performance. This factory torque setting is recommended to prevent the screen from slipping over time. If more or less tension is desired follow this option- al step. You may not achieve optimal torque value if factory torque settings are adjusted. If more or less tension is desired in tilt mechanism, remove snap caps as shown in detail 2.
Page 10 Anbringung und Zusammenbau: Wandhalterung mit Gelenkarm für LCD-Bildschirme Modelle: RTLA-100, RTLA-100S, SA730P, SA730P-S, D-LA-100, D-LA-100S, SWV150/BK, SWV150/SI Merkmale: • Für LCD-Bildschirme von 10 - 26 Zoll (25 - 66 cm) • Schwenkbar und durch gelenkige Lagerung in alle Richtungen bewegbar, selbst um Ecken und Schränke.
Page 11 HINWEIS: Lesen Sie bitte das gesamte Anleitungsblatt durch, bevor Sie mit Anbringung und Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.
Page 12 Vergewissern Sie sich vor Beginn der Arbeiten, dass alle dargestellten Teile mit Ihrem Produkt mitgeliefert wurden. SWV150/BK SWV150/SI Teileliste D-LA-100 D-LA-100S RTLA-100 RTLA-100S SA730P SA730P-S Beschreibung Anz. Teile Nr. Teile Nr. A Wandarm 095-0385-B 095-0385-S B 3/16 Zoll Inbusschlüssel 560-0071 560-0071 C Betondübel...
Page 13 Anbringung an Wänden mit einer Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.
Page 14 Anbringung an Massivbeton und Porenbetonstein ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt.
Page 15 Unter Verwendung der Montagemuster VESA 75 und 100 mm ACHTUNG • Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen. Bringen Sie die zwei M4 x 12 mm Schrauben (F) so in den beiden oberen Löchern des Bildschirms an, dass noch ca.
Page 16 Unter Verwendung der Montagemuster VESA 200 x 100 mm ACHTUNG • Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen. Bringen Sie die Adapterplatten (J) mit den M5 x 6 mm Schrauben Bringen Sie die zwei M4 x 12 mm Schrauben (F) so in den beiden (K) und vier Unterlegscheiben Nr.
Page 17 Führen Sie die Kabel durch die Mitte der Kabelführungsklemme (E). Befestigen Sie dann die Kabelführungsklemme (E) mithilfe der M4- Schraube an der Adapterplatte (siehe Detaildarstellung 1) Ziehen Sie alle vier Schrauben (F oder G) fest. HINWEIS: Für zusätzliche Kabel wurde eine weitere Kabelklemme (E) mitgeliefert. Lösen Sie die untere Schraube auf der gegenüberliegenden Seite, wenn Sie diese zusätzliche Klemme (E) verwenden möchten, und wiederholen Sie diesen Schritt auf der anderen Seite der Adapterplatte.
Page 18 WAHLFREI HINWEIS: Einstellpunkte (Inbusschrauben) sind ab Werk für die optimale Einstellung angezogen. Diese werkseitige Drehmomenteinstellung wird empfohlen, damit sich die Bildschirmposition nicht im Lauf der Zeit verändert. Wenn die Spannung erhöht oder verringert werden soll, kann dies gemäß der nachstehenden Anleitung erfolgen. Wenn die werkseitige Drehmomenteinstellung geändert wird, ist die Einstellung evtl. nicht mehr optimal. Soll der Neigungsmechanismus weniger straff oder straffer eingestellt werden, entfernen Sie die Abdeckkappen (siehe Detailansicht 2).
