7. Beschlag und Glastür in Zarge montieren

7. Installation of hinge and glass door into frame

TENSOR Pendeltürband zur Zargenbefestigung mit eingelassener Montageplatte
TENSOR double action hinge for installation into frame with embedded mounting plate
DORMA-Glas
(6.2)
Seite/Page 9/13

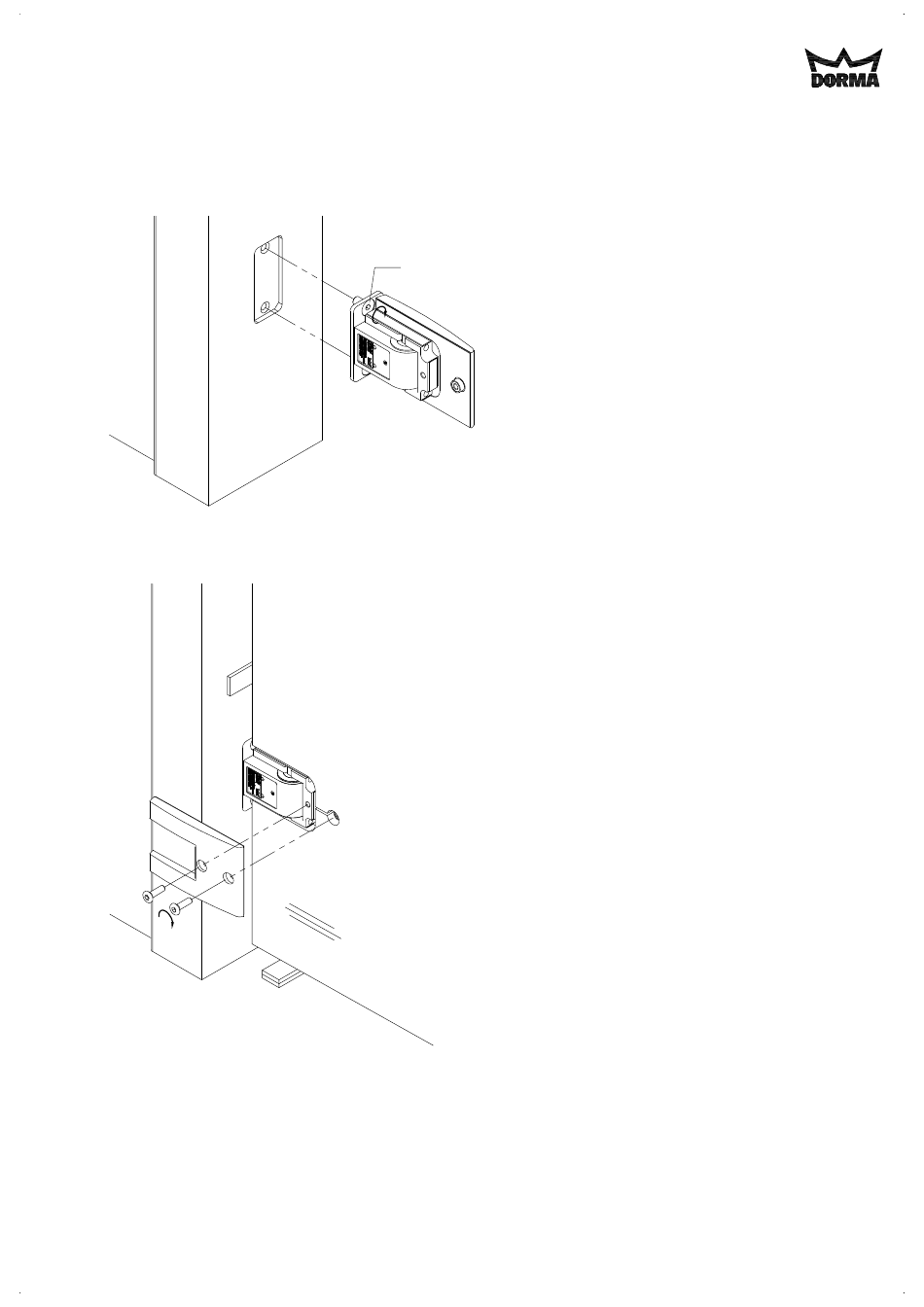

Bänder mittels Senkschrauben M8 x 16 (6.2)
in der vorbereiteten Zarge befestigen.
Anzugsmoment 20 Nm.
Fix fittings to prepared frame via countersunk
screw M8 x 16 (6.1).
Tightening torque 20 Nm.
Glastür in Öffnung stellen und ausrichten.
Gegenplatten anschrauben.
Anzugsmoment 15 Nm. Spaltmaße beachten!
Montageklötze oder ähnliches müssen nach
diesem Vorgang entfernt werden!
Set the glass door into the opening and align.
Install counter plates.
Tightening torque 15 Nm. Please notice gaps!
Assembly blocks or similar are to be removed
after this work step.
Stand/Issue 03/08
