Summary of Contents for Dorma TENSOR
- Page 1 Montageanleitung DORMA TENSOR Pendeltürband Installation instruction DORMA TENSOR Double action hinge 002951 DORMA-Glas Stand/Issue 03.08 800.52.350.6.32...
-
Page 2: Table Of Contents
8. Installation of hinge and glass door to glass Page 10 9. Nulllageneinstellung am Beispiel TENSOR Pendeltürband zur Wandbefestigung Seite 11 - 13 9. "0" position adjustment by way of example TENSOR double action hinge for installation onto wall Page 11 - 13 DORMA-Glas Seite/Page 2/13... -
Page 3: Übersicht
Schlitzschraubendreher 0,8 x 4,0 mm Flat-headed screwdriver Kreuzschlitzschraubendreher Cross-headed (Phillips) screwdriver TENSOR Pendeltürband zur Zargenbefestigung mit eingelassener Montageplatte TENSOR double action hinge for installation into frame with embedded mounting plate Inbus SW 5 Allan key 5 mm Inbus SW 4 Allan key 4 mm... -
Page 4: Lieferumfang

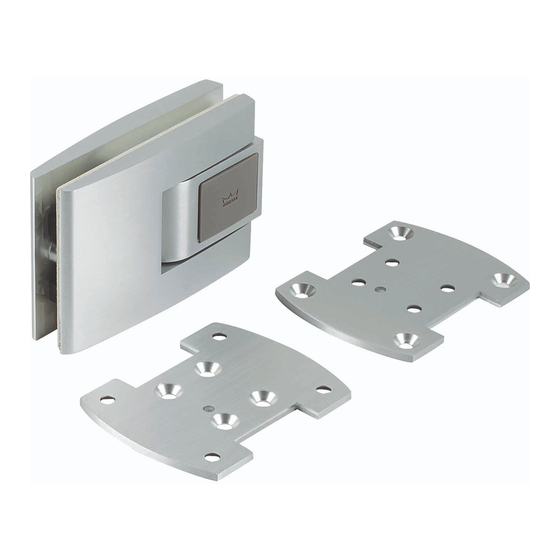

4x Countersunk screw M6 x 12 4x Ersatzgewindestift (Einstellung) 4x Reserve set screw (adjustment) TENSOR Pendeltürband zur Zargenbefestigung mit eingelassener Montageplatte TENSOR double action hinge for installation into frame with embedded mounting plate 2x Pendeltürband 2x Double action hinge 2x Anschraubplatte... -
Page 5: Wichtige Informationen
3. Wichtige Informationen 3. Important information Montage Spaltmaße Installation gaps Glasbearbeitung Glass preparation TENSOR an Wand TENSOR in Zarge TENSOR an Glas TENSOR onto wall TENSOR into frame TENSOR to glass Wichtige Hinweise Important points Geeignete, auf den Untergrund Während der Nulllageneinstellung Tür kann auch bei nicht eingestellter... -
Page 6: Vorbereitung Der Beschläge
4. Vorbereitung der Beschläge 4. Preparation of hinges TENSOR Pendeltürband zur Wand-/Zargenbefestigung TENSOR double action hinge for installation onto wall or frame / into frame Gegenplatte (1.1) abschrauben. Disassemble counter plate (1.1). (3.1) Geeignete Zwischenlagen (2.1) auswählen, je Seite 1x. -
Page 7: Anschraubplatten Montieren
(4.1) Tightening torque 12 Nm. (5.1) TENSOR Pendeltürband zur Zargenbefestigung mit eingelassener Montageplatte TENSOR double action hinge for installation into frame with embedded mounting plate Senkschrauben M8 x 16 (6.2) in die vorbereiteten Senkungen der Anschraubplatte (4.2) stecken. Anschraubplatte (4.2) mittels Senkschrauben M6 x 12 (5.2) am Band befestigen. -
Page 8: Glastür Mit Beschlag An Wand Montieren
6. Glastür mit Beschlag an Wand montieren 6. Installation of glass door with hinge to wall TENSOR Pendeltürband zur Wand-/Zargenbefestigung TENSOR double action hinge for installation onto wall or frame Glastür auf Montageböcke legen, Bänder in Glasausschnitte setzen, ausrichten und Gegenplatte montieren. -
Page 9: Beschlag Und Glastür In Zarge Montieren
7. Installation of hinge and glass door into frame TENSOR Pendeltürband zur Zargenbefestigung mit eingelassener Montageplatte TENSOR double action hinge for installation into frame with embedded mounting plate Bänder mittels Senkschrauben M8 x 16 (6.2) in der vorbereiteten Zarge befestigen. -
Page 10: Beschlag Und Glastür An Glas Montieren
8. Beschlag und Glastür an Glas montieren 8. Installation of hinge and glass door to glass TENSOR Pendeltürband zur Befestigung Glas an Glas TENSOR double action hinge for installation glass to glass Bänder in Glasausschitt fluchtend zur Glaskante einsetzen und Gegenplatten anschrauben. -
Page 11: Nulllageneinstellung Am Beispiel Tensor Pendeltürband Zur Wandbefestigung 9. "0" Position Adjustment By Way Of Example Tensor Double Action Hinge For Installation Onto Wall
9. Nulllageneinstellung am Beispiel TENSOR Pendeltürband zur Wandbefestigung 9. "0" position adjustment by way of example TENSOR double action hinge for installation onto wall ca. 1x Glasstärke Glass thickness Die Bänder werden mit nicht eingestellter Nulllage geliefert. Das Türblatt im möglichen Einstellbereich des Bandes mit der Während der Nulllageneinstellung dürfen keine... - Page 12 9. Nulllageneinstellung am Beispiel TENSOR Pendeltürband zur Wandbefestigung 9. "0" position adjustment by way of example TENSOR double action hinge for installation onto wall ideale Nulllage ideal "0" position Einstellprinzip Principle of adjustment Das Türblatt mit der Hand in die ideale Nulllage bewegen.
- Page 13 9. Nulllageneinstellung am Beispiel TENSOR Pendeltürband zur Wandbefestigung 9. "0" position adjustment by way of example TENSOR double action hinge for installation onto wall 9.13 9.14 Die Pendelbewegung der Tür abschließend prüfen. Ist die Nulllage nicht zufriedenstellend, die Stellschrauben Check finally swing action of door.
