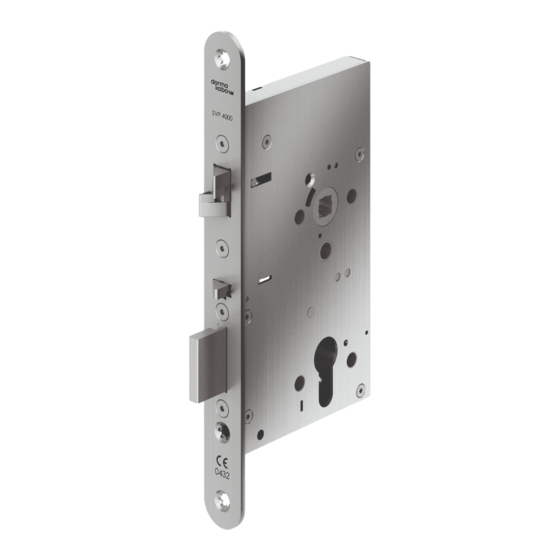

Dorma SVP 22 DCW Series Mounting Instructions

SVP 22xx DCW / SVP 23xx DCW / SVP 42xx / SVP 43xx / SVP 52xx /
SVP 53xx / SVP 62xx / SVP 63xx / SVZ 62xx / SVZ 63xx
-
Montageanleitung / Mounting Instructions
for 24mm forend
KÜ
SVP- A 1 00
1
SVP 2 xxx DCW
DORMA Deutschland GmbH
Postfach 4009 - 58 247 Ennepetal
0432-CPR-00026-11
SVP 2000 VB
SVP 4000 VB
DIN EN 179: 2008
SVP 5000 VB
SVP 6000 VB
DOP_0058 / DOP_0059 / DOP_0060 / DOP_0061
DORMA Deutschland GmbH
Postfach 4009 - 58 247 Ennepetal
0432-CPD-0174
SVP 4000 VB
EN 12209: 2006
SVP 5000 VB
DOP_0060 / DOP_0061
Technische Daten
SVP 2 xxx DCW / SVP 4 xxx / SVP 5
SVZ 6 xxx :
Betriebstemperatur:
Lagertemperatur:
Rel. Luftfeuchtigkeit:
Schutzklasse:
DIN-Richtung:
Einbaulage:
Riegelausschluss:
Nuss-Innenvierkant:
SVP 2 xxx DCW:
Betriebspannung:
Stromaufnahme:
SVP 4 xxx / SVP 6 xxx / SVZ 6
Betriebspannung:
Stromaufnahme:
Kontaktbelastbarkeit:
für 24mm-Stulp für 20mm-Stulp
for 20mm forend
oder
or
KÜ
SVP- A 1 00
1
SVP 4xxx
15
3 7 7 B 1 3 5 2 A B/D
13
3 X 9 1 0 G 6 B B 2 0
xxx / SVP 6 xxx /
-20 °C bis +60 °C
-25 °C bis +70 °C
bis 95 % bei 55 °C;
keine Betauung
IP54
links/rechts verwendbar
vertikal
20 mm
9 mm
24V DC
stabilisiert (±10 %)
0,05 A (max. 0,12 A)
xxx :
12V DC - 24V DC
stabilisiert (±10 %)
0,15 A (max. 0,3 A)
100 mA bei max. 30V DC
Option:
SVP-R50
Art.: 70930050
SVP 5xxx
DORMA Deutschland GmbH
Postfach 4009 - 58 247 Ennepetal
0432-CPR-00026-02
SVP 2000 VB
SVP 4000 VB
EN 1125: 2008
SVP 5000 VB
SVP 6000 VB
DOP_0055
DORMA Deutschland GmbH
Postfach 4009 - 58 247 Ennepetal
0432-CPR-00026-08
SVP 2000 VB
SVP 6000 VB
EN 14846: 2008
SVZ 6000 VB
DOP_0058 / DOP_0059
Technical data
SVP 2 xxx DCW / SVP 4 xxx / SVP 5
SVZ 6 xxx :
Operating temperature:
Storage temperature:
Relative humidity:
Class of protection:
Handing:
Installation position:
Bolt projection:
Square profile follower:
SVP 2 xxx DCW:
Operating voltage:
Current consumption:
SVP 4 xxx / SVP 6 xxx / SVZ 6
Operating voltage:
Current consumption:
Contact rating:
SVP-R60
Art.: 70930060
KÜ
SVP- A 1 00
1
SVP/SVZ 6xxx
15
3 7 7 B 1 4 2 2 A B
15
3 S 5 E 0 L 6 1 1
xxx / SVP 6 xxx /
-20 °C to +60 °C
-25 °C to +70 °C
up to 95 % at 55 °C;
no condensation
IP54
Non-handed
vertical
20 mm
9 mm
24V DC
stabilized (±10 %)
0.05 A (max. 0.12 A)
xxx :
12V DC - 24V DC
stabilized (±10 %)
0.15 A (max. 0.3 A)
100 mA at max. 30V DC
