8. Beschlag und Glastür an Glas montieren

8. Installation of hinge and glass door to glass

TENSOR Pendeltürband zur Befestigung Glas an Glas
TENSOR double action hinge for installation glass to glass
DORMA-Glas
fluchtend
flush
Seite/Page 10/13

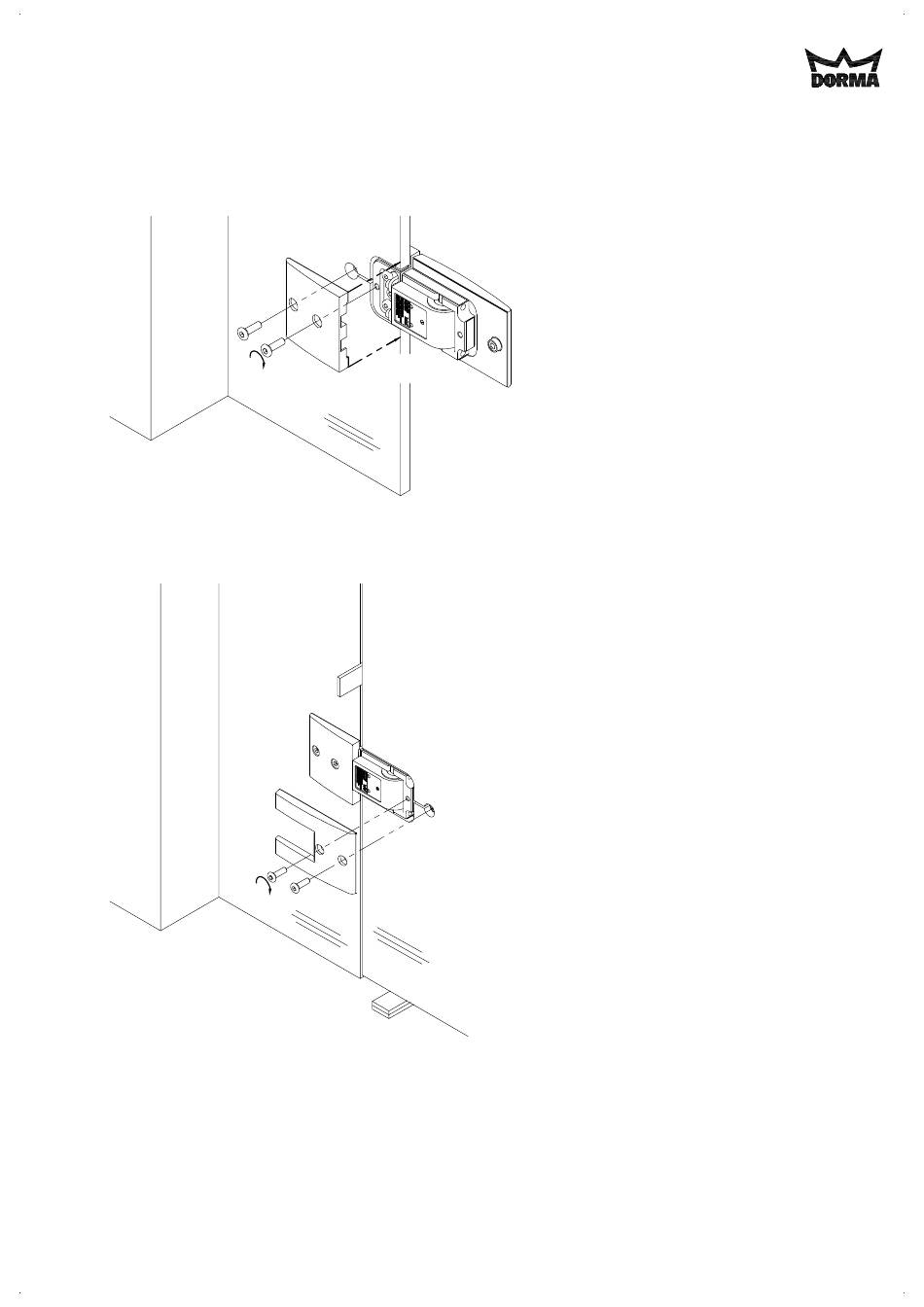

Bänder in Glasausschitt fluchtend zur
Glaskante einsetzen und Gegenplatten
anschrauben. Anzugsmoment 15 Nm.
Set hinges flush to glass edge into the glass
cutout and install counter plates.
Tightening torque 15 Nm.
Glastür in Öffnung stellen und ausrichten.
Gegenplatten anschrauben.
Anzugsmoment 15 Nm. Spaltmaße beachten!
Montageklötze oder ähnliches müssen nach
diesem Vorgang entfernt werden!
Set the glass door into the opening and align.
Install counter plates.
Tightening torque 15 Nm. Please notice gaps!
Assembly blocks or similar are to be removed
after this work step.
Stand/Issue 03/08
