MONTAGEANLEITUNG (Sturzmontage)
Technische Daten
Betriebsspannung:
Leistungsaufnahme:
Einschaltdauer:
Die Ansteuerung erfolgt über eine externe Rauchmelde-
zentrale (z.B. DORMA RMZ ).
Hinweis: Nach den Richtlinien für Feststellanlagen des In-
stituts für Bautechnik, Berlin, muß jede Feststellvorrichtung
auch von Hand ausgelöst werden können.
Werden Freilauftürschließer verwendet, muß die Auslösung
über einen Taster erfolgen.
Der hierfür verwendete Handauslösetaster muß rot sein und
die Aufschrift 'Tür schließen' tragen. Der Taster muß sich in
unmittelbarer Nähe des Abschlusses befinden und darf durch
den festgestellten Abschluß nicht verdeckt sein.

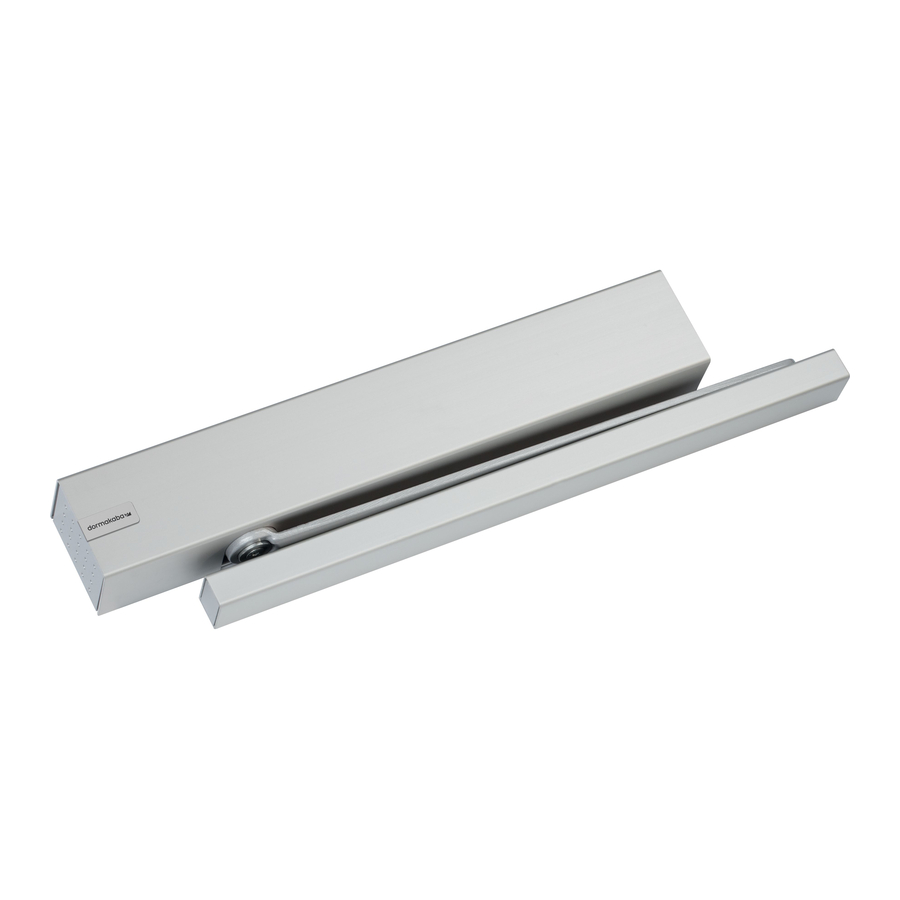

Der DORMA TS 99 FL ist für DIN-RECHTS- und DIN-LINKS
Türen verwendbar.
Im Folgenden wird die Montage für DIN-LINKS gezeigt.
Bei DIN-RECHTS entsprechend vorgehen.
1 Befestigungspunkte für Schließer und Gleitschiene
nach Schablone bohren.
Stromzuführung 24V DC von Rauchmeldezentrale legen.
2 Montageplatte anschrauben
3
Schließer auf die Montageplatte schrauben.
Bei Verwendung des TS 99 FL als Austauschgerät ist
darauf zu achten, dass das Kabel für die Stromzu-
führung 24 V DC nicht beschädigt wird.
4
Kabel der Stromzuführung (24V DC von Rauchmelde-
zentrale) anklemmen.
5 Gleitschiene anschrauben, ausrichten und festschrauben.
6
Türflügel öffnen
Hebel ca. 80° zum Türrahmen aufsetzen
Schraube sichern
7 Ventil zur Regulierung der Schließgeschwindigkeit
schließen .
Hebel ca. 45° vorspannen
8 Schraube wieder lösen
versetzt wieder aufsetzen
9
Hebel mit Gleitstück verbinden.
10 Schließkraft einstellen.
11
Schließgeschwindigkeit 180°- 0° einstellen
Endschlag 7°- 0° einstellen
12
Freilauffunktion einstellen
Spannung (24V DC von Rauchmeldezentrale) anlegen.
Türflügel auf die gewünschte Feststellposition
öffnen. Die Schließerachse wird in dieser Position
über die elektrohydraulische Feststellvorrichtung ge-
halten, die Tür kann jedoch über die Freilauffunktion
im Hebel frei bewegt werden.
Tür offen stehen lassen.
DORMA GmbH + Co.KG
Door Control Division
TS 99 FL EN 2-5
24 V DC ±15%
ca. 2 W
100 % ED
.
und mit
.
.
, Hebel abnehmen , um 90°
und festschrauben .
.
.
DORMA Platz 1 D-58256 Ennepetal • Tel. +49 (0) 23 33 / 793-0 • www.dorma.com
Postfach 40 09 D-58247 Ennepetal • Fax +49 (0) 23 33 / 79 34 95
13
Funktionsprüfung
Stromzufuhr über Handtaster (z.B. DORMA HT) unter-
brechen . Die Feststellvorrichtung wird stromlos
geschaltet und die Tür wird geschlossen
14 Endkappen aufstecken
Achsausnehmung ausbrechen
aufclipsen .
Darauf achten, daß die Kabel nicht beschädigt werden.
DORMA Logo aufclipsen
Gleitschienenverkleidung aufclipsen
ABNAHMEPRÜFUNG UND WARTUNG
☞
Merkblatt über die Verwendung von Feststellanlagen.
☞
EN 14600 Anhang C
WEITERE HINWEISE / VORSCHRIFTEN
☞
Merkblatt über die Verwendung von Feststellanlagen.
☞
Richtlinien für Feststellanlagen des Deutschen Instituts
für Bautechnik, Berlin.
.
.
und Verkleidung
.
.
