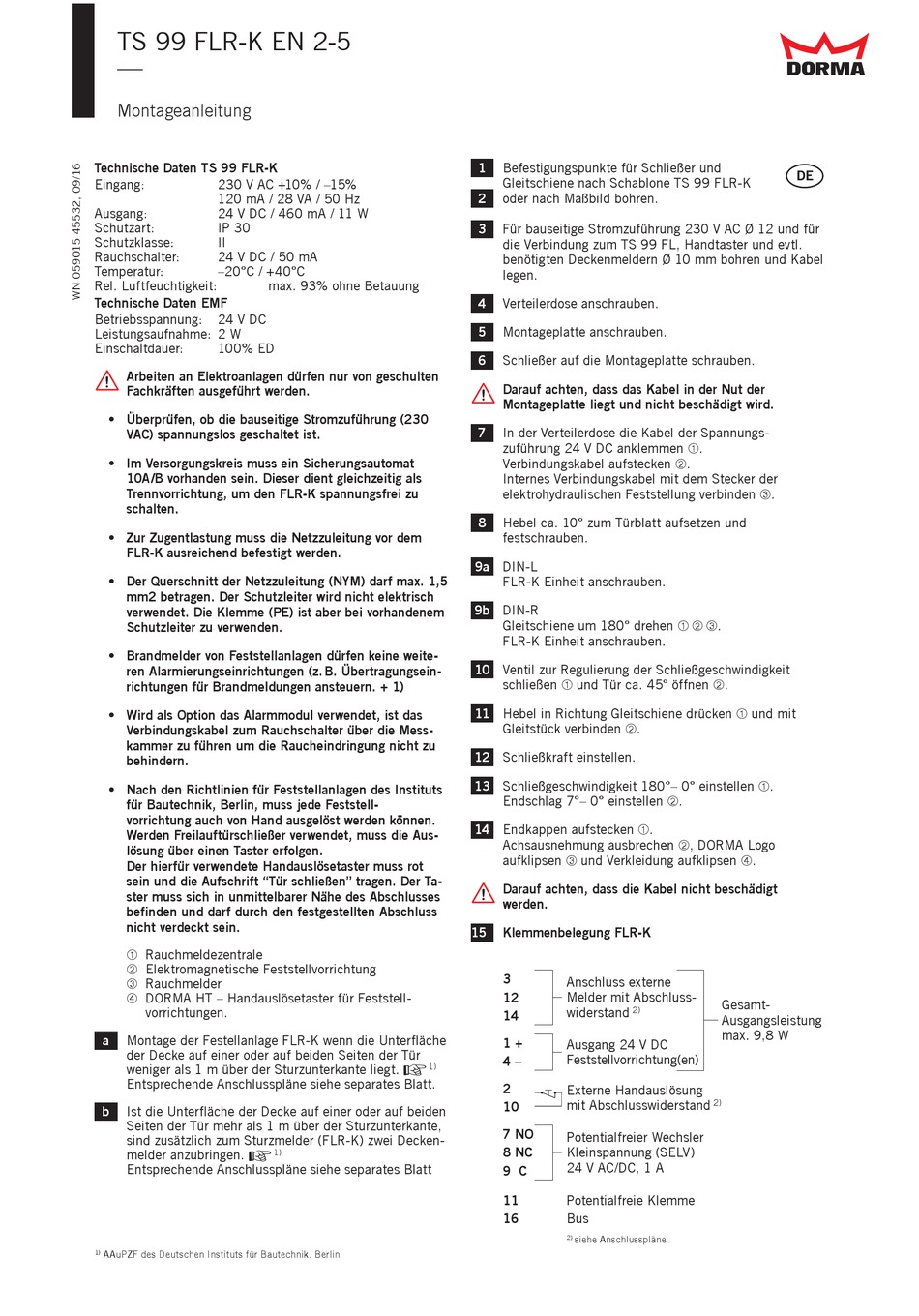

TS 99 FLR-K EN 2-5
—
Montageanleitung
Technische Daten TS 99 FLR-K
Eingang: 230 V AC +10% / –15%
120 mA / 28 VA / 50 Hz
Ausgang: 24 V DC / 460 mA / 11 W
Schutzart: IP 30
Schutzklasse: II
Rauchschalter: 24 V DC / 50 mA
Temperatur: –20°C / +40°C
Rel. Luftfeuchtigkeit:
Technische Daten EMF
Betriebsspannung: 24 V DC
Leistungsaufnahme: 2 W
Einschaltdauer: 100% ED
Arbeiten an Elektroanlagen dürfen nur von geschulten
Fachkräften ausgeführt werden.
• Überprüfen, ob die bauseitige Stromzuführung (230
VAC) spannungslos geschaltet ist.
• Im Versorgungskreis muss ein Sicherungsautomat
10A/B vorhanden sein. Dieser dient gleichzeitig als
Trennvorrichtung, um den FLR-K spannungsfrei zu
schalten.
• Zur Zugentlastung muss die Netzzuleitung vor dem
FLR-K ausreichend befestigt werden.
• Der Querschnitt der Netzzuleitung (NYM) darf max. 1,5
mm2 betragen. Der Schutzleiter wird nicht elektrisch
verwendet. Die Klemme (PE) ist aber bei vorhandenem
Schutzleiter zu verwenden.
• Brandmelder von Feststellanlagen dürfen keine weite-
ren Alarmierungseinrichtungen (z. B. Übertragungsein-
richtungen für Brandmeldungen ansteuern. + 1)
• Wird als Option das Alarmmodul verwendet, ist das
Verbindungskabel zum Rauchschalter über die Mess-
kammer zu führen um die Raucheindringung nicht zu
behindern.
• Nach den Richtlinien für Feststellanlagen des Instituts
für Bautechnik, Berlin, muss jede Feststell-
vorrichtung auch von Hand ausgelöst werden können.
Werden Freilauftürschließer verwendet, muss die Aus-
lösung über einen Taster erfolgen.
Der hierfür verwendete Handauslösetaster muss rot
sein und die Aufschrift "Tür schließen" tragen. Der Ta-
ster muss sich in unmittelbarer Nähe des Abschlusses
befinden und darf durch den festgestellten Abschluss
nicht verdeckt sein.
À Rauchmeldezentrale
Á Elektromagnetische Feststellvorrichtung
 Rauchmelder
à DORMA HT – Handauslösetaster für Feststell-
vorrichtungen.
a Montage der Festellanlage FLR-K wenn die Unterfläche
der Decke auf einer oder auf beiden Seiten der Tür
weniger als 1 m über der Sturzunterkante liegt.
Entsprechende Anschlusspläne siehe separates Blatt.
b
Ist die Unterfläche der Decke auf einer oder auf beiden
Seiten der Tür mehr als 1 m über der Sturzunterkante,
sind zusätzlich zum Sturzmelder (FLR-K) zwei Decken-
+
melder anzubringen.
Entsprechende Anschlusspläne siehe separates Blatt
1) AAuPZF des Deutschen Instituts für Bautechnik, Berlin
max. 93% ohne Betauung
+
1)
1)
1
Befestigungspunkte für Schließer und
Gleitschiene nach Schablone TS 99 FLR-K
2 oder nach Maßbild bohren.
3 Für bauseitige Stromzuführung 230 V AC Ø 12 und für
die Verbindung zum TS 99 FL, Handtaster und evtl.
benötigten Deckenmeldern Ø 10 mm bohren und Kabel
legen.
4 Verteilerdose anschrauben.
5 Montageplatte anschrauben.
6 Schließer auf die Montageplatte schrauben.
Darauf achten, dass das Kabel in der Nut der
Montageplatte liegt und nicht beschädigt wird.
7
In der Verteilerdose die Kabel der Spannungs-
zuführung 24 V DC anklemmen À.
Verbindungskabel aufstecken Á.
Internes Verbindungskabel mit dem Stecker der
elektrohydraulischen Feststellung verbinden Â.
8 Hebel ca. 10° zum Türblatt aufsetzen und
festschrauben.
9a
DIN-L
FLR-K Einheit anschrauben.
9b DIN-R
Gleitschiene um 180° drehen À Á Â.
FLR-K Einheit anschrauben.
10 Ventil zur Regulierung der Schließgeschwindigkeit
schließen À und Tür ca. 45° öffnen Á.
11 Hebel in Richtung Gleitschiene drücken À und mit
Gleitstück verbinden Á.
12
Schließkraft einstellen.
13 Schließgeschwindigkeit 180°– 0° einstellen À.
Endschlag 7°– 0° einstellen Á.
14
Endkappen aufstecken À.
Achsausnehmung ausbrechen Á, DORMA Logo
aufklipsen  und Verkleidung aufklipsen Ã.
Darauf achten, dass die Kabel nicht beschädigt
werden.
15 Klemmenbelegung FLR-K
3
Anschluss externe
12
Melder mit Abschluss-
widerstand 2)
14
1 +
Ausgang 24 V DC
Feststellvorrichtung(en)
4 –
2
Externe Handauslösung
mit Abschlusswiderstand
10
7 NO
Potentialfreier Wechsler
8 NC Kleinspannung (SELV)
24 V AC/DC, 1 A
9 C
11 Potentialfreie Klemme
16 Bus
2) siehe Anschlusspläne
DE
Gesamt-
Ausgangsleistung
max. 9,8 W
2)
