Dorma TS 99 FLR Fixing Instructions

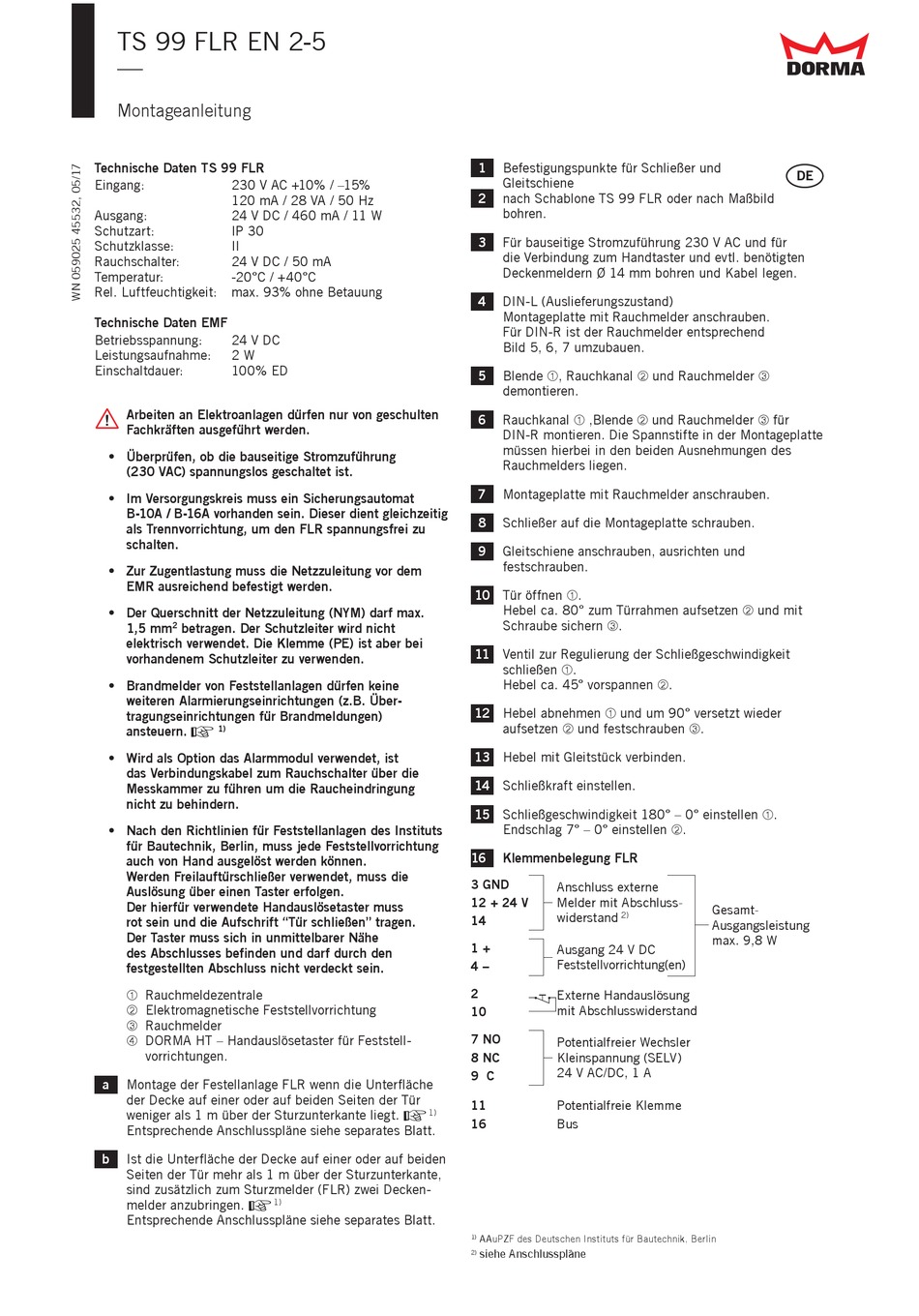

TS 99 FLR EN 2-5
—
Montageanleitung
Technische Daten TS 99 FLR
Eingang: 230 V AC +10% / –15%
120 mA / 28 VA / 50 Hz
Ausgang: 24 V DC / 460 mA / 11 W
Schutzart: IP 30
Schutzklasse: II
Rauchschalter: 24 V DC / 50 mA
Temperatur: -20°C / +40°C
Rel. Luftfeuchtigkeit: max. 93% ohne Betauung
Technische Daten EMF
Betriebsspannung: 24 V DC
Leistungsaufnahme: 2 W
Einschaltdauer: 100% ED
Arbeiten an Elektroanlagen dürfen nur von geschulten
Fachkräften ausgeführt werden.
• Überprüfen, ob die bauseitige Stromzuführung
(230 VAC) spannungslos geschaltet ist.
• Im Versorgungskreis muss ein Sicherungsautomat
B‑10A / B‑16A vorhanden sein. Dieser dient gleichzeitig
als Trennvorrichtung, um den FLR spannungsfrei zu
schalten.
• Zur Zugentlastung muss die Netzzuleitung vor dem
EMR ausreichend befestigt werden.
• Der Querschnitt der Netzzuleitung (NYM) darf max.
1,5 mm 2 betragen. Der Schutzleiter wird nicht
elektrisch verwendet. Die Klemme (PE) ist aber bei
vorhandenem Schutzleiter zu verwenden.
• Brandmelder von Feststellanlagen dürfen keine
weiteren Alarmierungseinrichtungen (z.B. Über‑
tragungseinrichtungen für Brandmeldungen)
+
ansteuern. 1)
• Wird als Option das Alarmmodul verwendet, ist
das Verbindungskabel zum Rauchschalter über die
Messkammer zu führen um die Raucheindringung
nicht zu behindern.
• Nach den Richtlinien für Feststellanlagen des Instituts
für Bautechnik, Berlin, muss jede Feststellvorrichtung
auch von Hand ausgelöst werden können.
Werden Freilauftürschließer verwendet, muss die
Auslösung über einen Taster erfolgen.
Der hierfür verwendete Handauslösetaster muss
rot sein und die Aufschrift "Tür schließen" tragen.
Der Taster muss sich in unmittelbarer Nähe
des Abschlusses befinden und darf durch den
festgestellten Abschluss nicht verdeckt sein.
À Rauchmeldezentrale
Á Elektromagnetische Feststellvorrichtung
 Rauchmelder
à DORMA HT – Handauslösetaster für Feststell-
vorrichtungen.
a Montage der Festellanlage FLR wenn die Unterfläche
der Decke auf einer oder auf beiden Seiten der Tür
weniger als 1 m über der Sturzunterkante liegt.
Entsprechende Anschlusspläne siehe separates Blatt.
b
Ist die Unterfläche der Decke auf einer oder auf beiden
Seiten der Tür mehr als 1 m über der Sturzunterkante,
sind zusätzlich zum Sturzmelder (FLR) zwei Decken-
+
melder anzubringen.
Entsprechende Anschlusspläne siehe separates Blatt.
+
1)
1)
1
Befestigungspunkte für Schließer und
Gleitschiene
2 nach Schablone TS 99 FLR oder nach Maßbild
bohren.
3
Für bauseitige Stromzuführung 230 V AC und für
die Verbindung zum Handtaster und evtl. benötigten
Deckenmeldern Ø 14 mm bohren und Kabel legen.
4
DIN-L (Auslieferungszustand)
Montageplatte mit Rauchmelder anschrauben.
Für DIN-R ist der Rauchmelder entsprechend
Bild 5, 6, 7 umzubauen.
5
Blende À, Rauchkanal Á und Rauchmelder Â
demontieren.
6 Rauchkanal À ,Blende Á und Rauchmelder  für
DIN-R montieren. Die Spannstifte in der Montageplatte
müssen hierbei in den beiden Ausnehmungen des
Rauchmelders liegen.
7 Montageplatte mit Rauchmelder anschrauben.
8 Schließer auf die Montageplatte schrauben.
9 Gleitschiene anschrauben, ausrichten und
festschrauben.
10 Tür öffnen À.
Hebel ca. 80° zum Türrahmen aufsetzen Á und mit
Schraube sichern Â.
11 Ventil zur Regulierung der Schließgeschwindigkeit
schließen À.
Hebel ca. 45° vorspannen Á.
12 Hebel abnehmen À und um 90° versetzt wieder
aufsetzen Á und festschrauben Â.
13
Hebel mit Gleitstück verbinden.
14 Schließkraft einstellen.
15
Schließgeschwindigkeit 180° – 0° einstellen À.
Endschlag 7° – 0° einstellen Á.
16 Klemmenbelegung FLR
3 GND
Anschluss externe
12 + 24 V Melder mit Abschluss-
widerstand 2)
14
1 +
Ausgang 24 V DC
Feststellvorrichtung(en)
4 –
2
Externe Handauslösung
mit Abschlusswiderstand
10
7 NO
Potentialfreier Wechsler
8 NC Kleinspannung (SELV)
24 V AC/DC, 1 A
9 C
11
Potentialfreie Klemme
16 Bus
1)
AAuPZF des Deutschen Instituts für Bautechnik, Berlin
siehe Anschlusspläne
2)
DE
Gesamt-
Ausgangsleistung
max. 9,8 W
