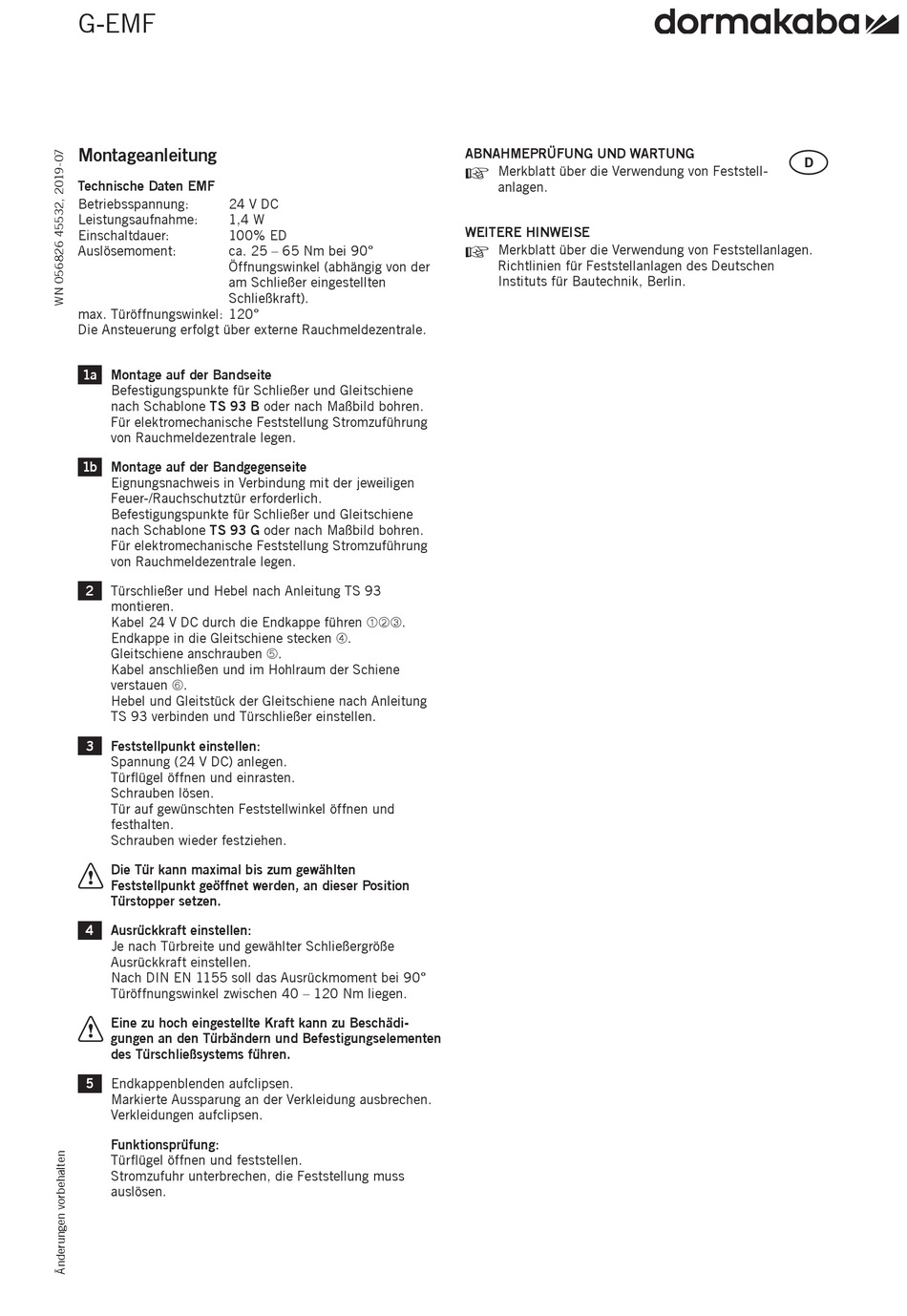

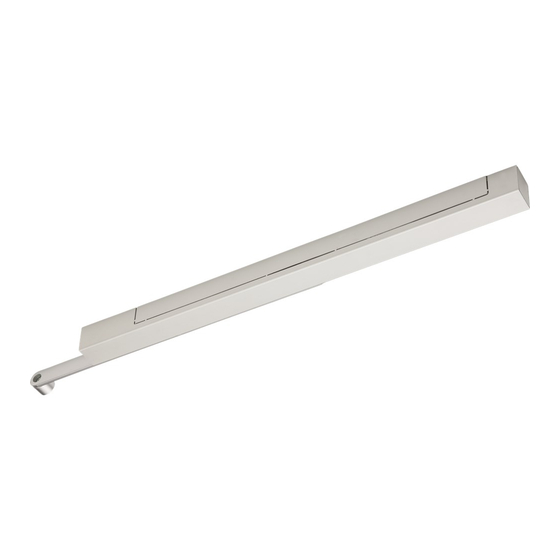

G-EMF
Montageanleitung
Technische Daten EMF
Betriebsspannung:
24 V DC
Leistungsaufnahme:
1,4 W
Einschaltdauer:
100% ED
Auslösemoment:
ca. 25 – 65 Nm bei 90°
Öffnungswinkel (abhängig von der
am Schließer eingestellten
Schließkraft).
max. Türöffnungswinkel: 120°
Die Ansteuerung erfolgt über externe Rauchmeldezentrale.
1a
Montage auf der Bandseite
Befestigungspunkte für Schließer und Gleitschiene
nach Schablone TS 93 B oder nach Maßbild bohren.
Für elektromechanische Feststellung Stromzuführung
von Rauchmeldezentrale legen.
1b
Montage auf der Bandgegenseite
Eignungsnachweis in Verbindung mit der jeweiligen
Feuer-/Rauchschutztür erforderlich.
Befestigungspunkte für Schließer und Gleitschiene
nach Schablone TS 93 G oder nach Maßbild bohren.
Für elektromechanische Feststellung Stromzuführung
von Rauchmeldezentrale legen.
2
Türschließer und Hebel nach Anleitung TS 93
montieren.
Kabel 24 V DC durch die Endkappe führen ÀÁÂ.
Endkappe in die Gleitschiene stecken Ã.
Gleitschiene anschrauben Ä.
Kabel anschließen und im Hohlraum der Schiene
verstauen Å.
Hebel und Gleitstück der Gleitschiene nach Anleitung
TS 93 verbinden und Türschließer einstellen.
3
Feststellpunkt einstellen:
Spannung (24 V DC) anlegen.
Türflügel öffnen und einrasten.
Schrauben lösen.
Tür auf gewünschten Feststellwinkel öffnen und
festhalten.
Schrauben wieder festziehen.
Die Tür kann maximal bis zum gewählten
Feststellpunkt geöffnet werden, an dieser Position
Türstopper setzen.
4
Ausrückkraft einstellen:
Je nach Türbreite und gewählter Schließergröße
Ausrückkraft einstellen.
Nach DIN EN 1155 soll das Ausrückmoment bei 90°
Türöffnungswinkel zwischen 40 – 120 Nm liegen.
Eine zu hoch eingestellte Kraft kann zu Beschädi-
gungen an den Türbändern und Befestigungselementen
des Türschließsystems führen.
5
Endkappenblenden aufclipsen.
Markierte Aussparung an der Verkleidung ausbrechen.
Verkleidungen aufclipsen.
Funktionsprüfung:
Türflügel öffnen und feststellen.
Stromzufuhr unterbrechen, die Feststellung muss
auslösen.
ABNAHMEPRÜFUNG UND WARTUNG

Merkblatt über die Verwendung von Feststell-
anlagen.
WEITERE HINWEISE

Merkblatt über die Verwendung von Feststellanlagen.
Richtlinien für Feststellanlagen des Deutschen
Instituts für Bautechnik, Berlin.
D
