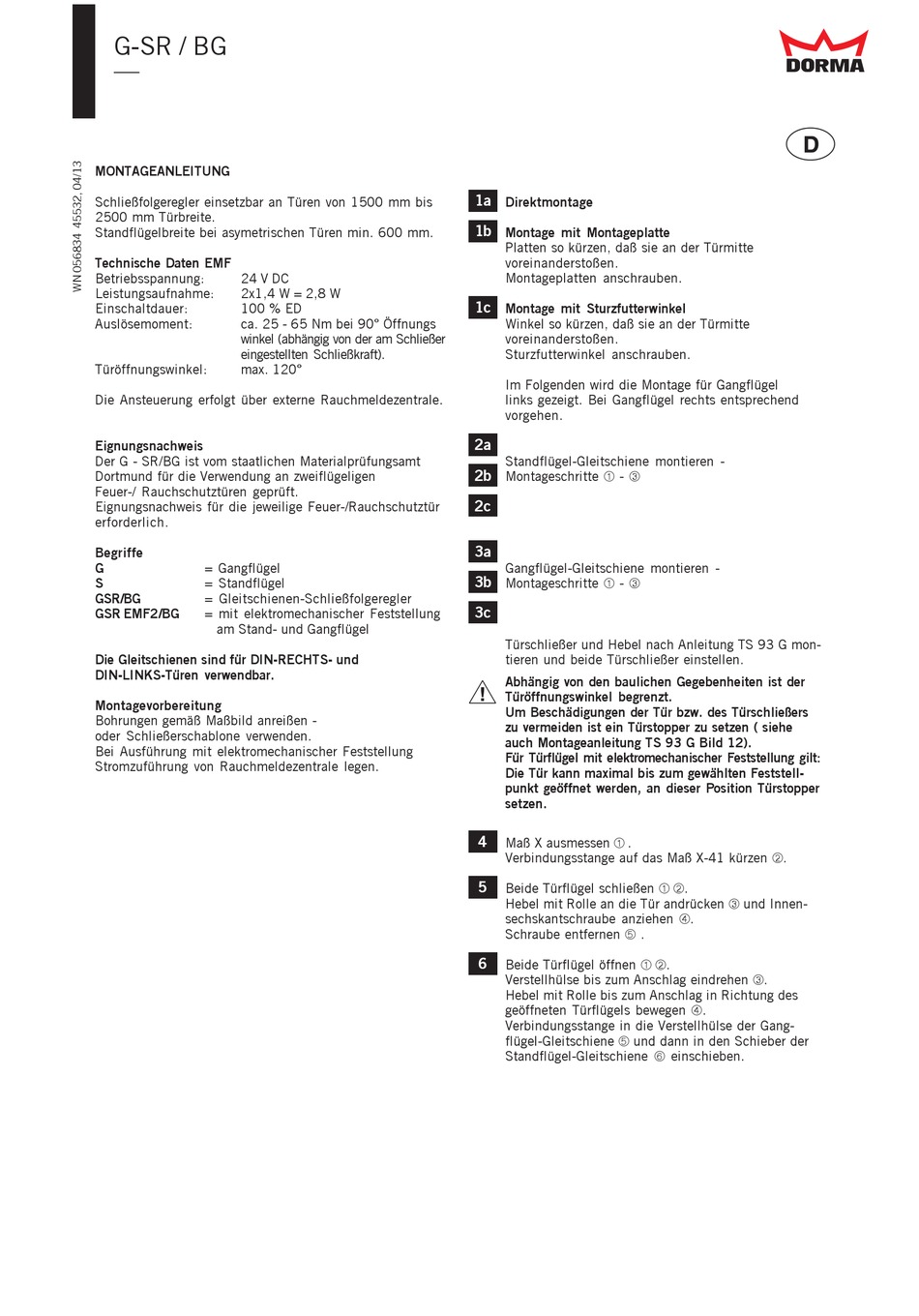

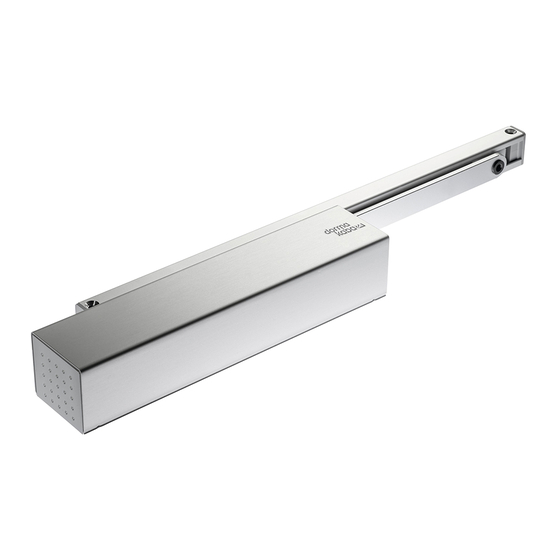

G-SR / BG
—
MONTAGEANLEITUNG
Schließfolgeregler einsetzbar an Türen von 1500 mm bis
2500 mm Türbreite.
Standflügelbreite bei asymetrischen Türen min. 600 mm.
Technische Daten EMF
Betriebsspannung: 24 V DC
Leistungsaufnahme: 2x1,4 W = 2,8 W
Einschaltdauer: 100 % ED
Auslösemoment: ca. 25 - 65 Nm bei 90° Öffnungs
winkel (abhängig von der am Schließer
eingestellten Schließkraft).
Türöffnungswinkel: max. 120°
Die Ansteuerung erfolgt über externe Rauchmeldezentrale.
Eignungsnachweis
Der G - SR/BG ist vom staatlichen Materialprüfungsamt
Dortmund für die Verwendung an zweiflügeligen
Feuer-/ Rauchschutztüren geprüft.
Eignungsnachweis für die jeweilige Feuer-/Rauchschutztür
erforderlich.
Begriffe
= Gangflügel
G
= Standflügel
S
= Gleitschienen-Schließfolgeregler
GSR/BG
= mit elektromechanischer Feststellung
GSR EMF2/BG
am Stand- und Gangflügel
Die Gleitschienen sind für DIN-RECHTS- und
DIN-LINKS-Türen verwendbar.
Montagevorbereitung
Bohrungen gemäß Maßbild anreißen -
oder Schließerschablone verwenden.
Bei Ausführung mit elektromechanischer Feststellung
Stromzuführung von Rauchmeldezentrale legen.
1a
Direktmontage
1b
Montage mit Montageplatte
Platten so kürzen, daß sie an der Türmitte
voreinanderstoßen.
Montageplatten anschrauben.
1c
Montage mit Sturzfutterwinkel
Winkel so kürzen, daß sie an der Türmitte
voreinanderstoßen.
Sturzfutterwinkel anschrauben.
Im Folgenden wird die Montage für Gangflügel
links gezeigt. Bei Gangflügel rechts entsprechend
vorgehen.
2a
Standflügel-Gleitschiene montieren -
2b
Montageschritte  - 
2c
3a
Gangflügel-Gleitschiene montieren -
3b Montageschritte  - 
3c
Türschließer und Hebel nach Anleitung TS 93 G mon-
tieren und beide Türschließer einstellen.
Abhängig von den baulichen Gegebenheiten ist der
Türöffnungswinkel begrenzt.
Um Beschädigungen der Tür bzw. des Türschließers
zu vermeiden ist ein Türstopper zu setzen ( siehe
auch Montageanleitung TS 93 G Bild 12).
Für Türflügel mit elektromechanischer Feststellung gilt:
Die Tür kann maximal bis zum gewählten Feststell-
punkt geöffnet werden, an dieser Position Türstopper
setzen.
4 Maß X ausmessen .
Verbindungsstange auf das Maß X-41 kürzen .
5 Beide Türflügel schließen .
Hebel mit Rolle an die Tür andrücken  und Innen-
sechskantschraube anziehen .
Schraube entfernen  .
6 Beide Türflügel öffnen .
Verstellhülse bis zum Anschlag eindrehen .
Hebel mit Rolle bis zum Anschlag in Richtung des
geöffneten Türflügels bewegen .
Verbindungsstange in die Verstellhülse der Gang-
flügel-Gleitschiene  und dann in den Schieber der
Standflügel-Gleitschiene  einschieben.
