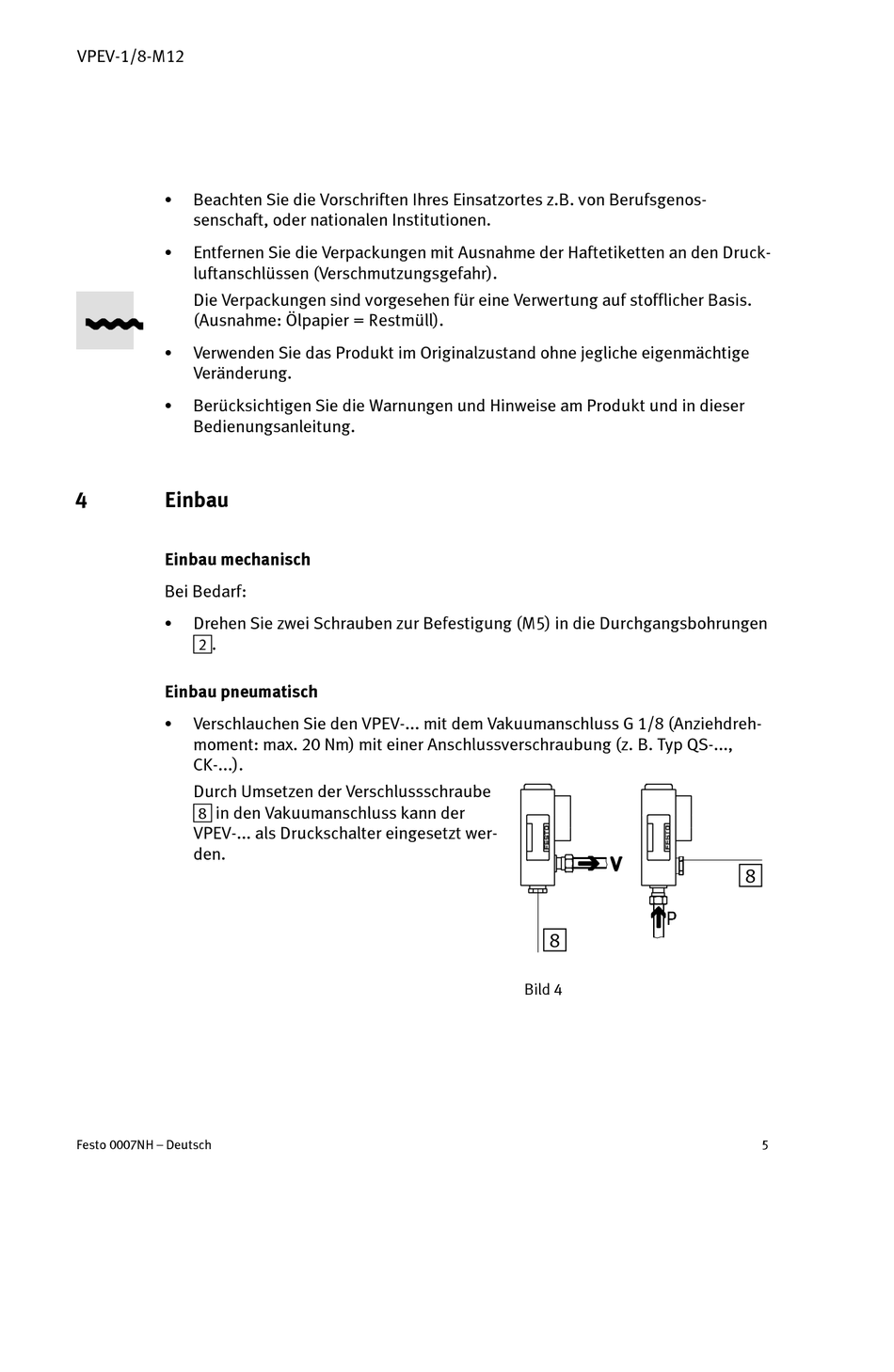

Einbau - Festo VPEV-1/8-M12 Operating Instructions Manual

VPEV-1/8-M12
S
Beachten Sie die Vorschriften Ihres Einsatzortes z.B. von Berufsgenos-
senschaft, oder nationalen Institutionen.
S
Entfernen Sie die Verpackungen mit Ausnahme der Haftetiketten an den Druck-
luftanschlüssen (Verschmutzungsgefahr).
Die Verpackungen sind vorgesehen für eine Verwertung auf stofflicher Basis.
(Ausnahme: Ölpapier = Restmüll).
S
Verwenden Sie das Produkt im Originalzustand ohne jegliche eigenmächtige
Veränderung.
S
Berücksichtigen Sie die Warnungen und Hinweise am Produkt und in dieser
Bedienungsanleitung.
4

Einbau

Einbau mechanisch
Bei Bedarf:
S
Drehen Sie zwei Schrauben zur Befestigung (M5) in die Durchgangsbohrungen
2.
Einbau pneumatisch
S
Verschlauchen Sie den VPEV-... mit dem Vakuumanschluss G 1/8 (Anziehdreh-
moment: max. 20 Nm) mit einer Anschlussverschraubung (z. B. Typ QS-...,
CK-...).
Durch Umsetzen der Verschlussschraube
8 in den Vakuumanschluss kann der
VPEV-... als Druckschalter eingesetzt wer-
den.
Festo 0007NH – Deutsch
8
Bild 4
8
5
