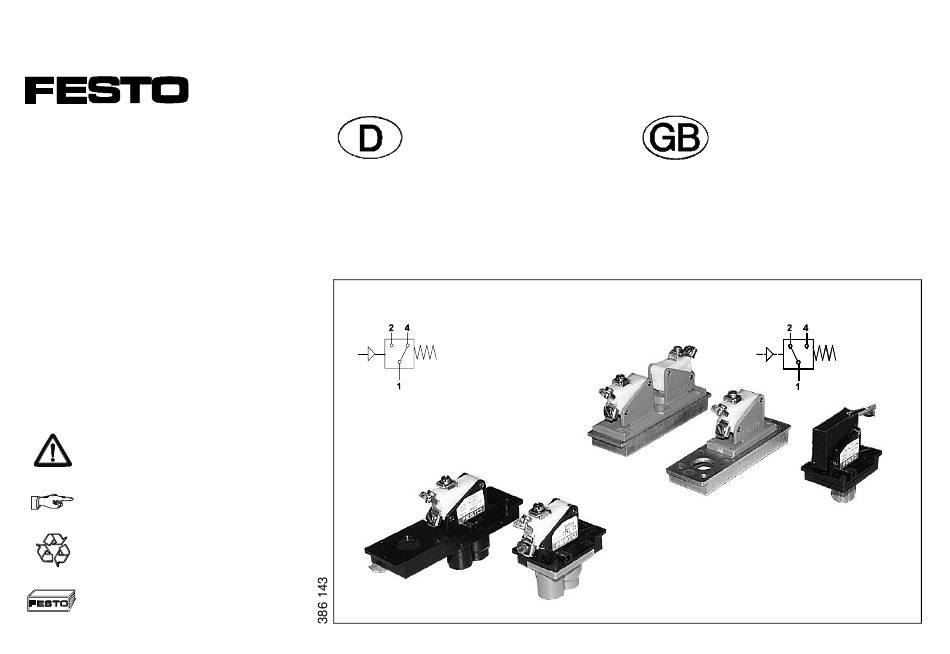

Einbau und Inbetriebnahme
nur von qualifiziertem Fachpersonal,
gemäß Bedienungsanleitung.
Fitting and commissioning to be
carried out by qualified personnel
only in accordance with the operating
instructions.
Es bedeuten/Symbols:
Warnung
Warning, Caution
Hinweis
Note
Recycling
Recycling
Zubehör
Accessories
9810NH
Bedienungsanleitung
Druck- oder Vakuumschalter
Typ
(V)PE-1/8-... (-SW)

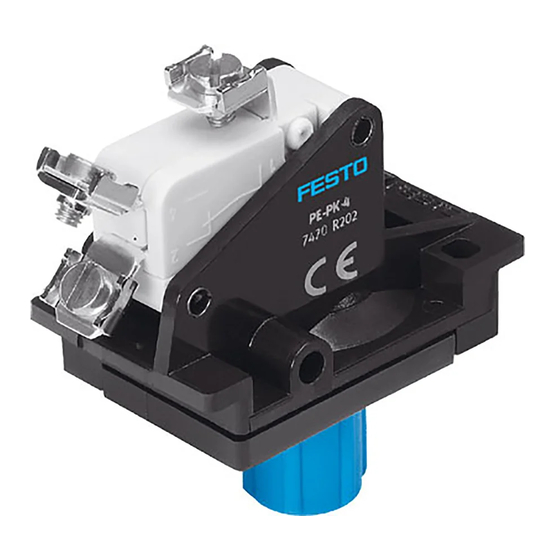

(V)PE-PK-...(-SW)
VPE-...
Operating instructions
Pressure or vacuum switch
type (V)PE-1/8-... (-SW)
(V)PE-PK-...(-SW)
PE-...
D/GB 1
Advertisement
Table of Contents
Related Manuals for Festo PE-PK Series
Summary of Contents for Festo PE-PK Series
- Page 1 Bedienungsanleitung Operating instructions Druck- oder Vakuumschalter Pressure or vacuum switch (V)PE-1/8-... (-SW) type (V)PE-1/8-... (-SW) Einbau und Inbetriebnahme nur von qualifiziertem Fachpersonal, (V)PE-PK-...(-SW) (V)PE-PK-...(-SW) gemäß Bedienungsanleitung. Fitting and commissioning to be carried out by qualified personnel VPE-... PE-... only in accordance with the operating instructions.
-
Page 2: Bedienteile Und Anschlüsse
(V)PE-...-...(-SW) Bedienteile und Anschlüsse Operating parts and connections Druckluft- oder Vakuumanschluß – Anschlußgewinde G 1/8 bei PE-1/8-... – Schlauchanschluß bei PE-PK-... Schraubklemmen für elektrischen Anschluß Anschlußplatte für Montagerahmen (nur bei (V)PE-...-..N) Durchgangsbohrungen zur Befestigung Kabel für elektrischen Anschluß Durchgangsbohrungen für Schutz- kappe (Typ siehe Zubehör) Compressed air or vacuum connection –... -
Page 3: Product Overview
Produktübersicht Product overview Vakuumbetrieb Vacuum operation Vakuumanschluß Normlänge für Anbau Elektrischer Vacuum Standard length for fitting Electrical auf Montagerahmen Anschluß connection onto mounting frame connection VPE-1/8 1/8’ Schraub- 1/8’ Screw klemmen terminals VPE-1/8-SW 1/8’ Kabel 1/8’ Cables VPE-1/8-2N 1/8’ Schraub- 1/8’... -
Page 4: Funktion Und Anwendung
(V)PE-...-...(-SW) Funktion und Anwendung Function and application Der (V)PE-... enthält eine Kammer mit The (V)PE-... contains a chamber with a einer Membran. diaphragm. An dieser Membrane wirken auf der This diaphragm is subjected to pressure einen Seite Druckkräfte (bei PE-...)/Zug- forces (with PE-...)/tensile forces (with kräfte (bei VPE-...), auf der anderen die VPE-...) on one side, and to the clamp-... -
Page 5: Conditions Of Use
Voraussetzungen für den Conditions of use Produkteinsatz HINWEIS: PLEASE NOTE Fehlfunktionen können durch un- Incorrect handling can lead to sachgemäße Handhabung entstehen. malfunctioning. • Beachten Sie die nachfolgenden • Observe the following instructions Hinweise für den ordnungsgemäßen for the correct and safe use of the und sicheren Einsatz des Produkts. -
Page 6: Einbau
Durchgangsbohrungen a) by means of through holes Gehäuse oder the housing or b) Einbau in folgende Festo-Montage- b) by fitting into the following Festo rahmen: mounting frames: Typ NRRQ-1N für (V)PE-...-1N type NRRQ-1N for (V)PE-...-1N Typ NRRQ-2N für (V)PE-...-2N. - Page 7 pneumatisch Pneumatic components • Verschlauchen Sie den (V)PE-... mit • Connect the (V)PE-... to the com- folgenden Anschlußelementen: pressed air tubing using the follo- wing components: 1 Nm (V)PE- (V)PE- PK-3-... PK-4-... PK-3-... PK-4-... Verschraubung Schlauch Schlauch Screw connector tubing tubing der Größe G1/8 mit Nenn-...
- Page 8 (V)PE-...-...(-SW) Warnung: WARNING Ungeschützte, spannungsführende You will receive an electric shock if Bauteile können bei Berührung zu you touch unprotected conductive lebensgefährlichen Körperströmen components. führen. • Stellen Sie sicher, daß die elektri- • Make sure that the electrical schen Anschlüsse mit min. IP 20 connections are protected in (nach EN 60529) gegen Berühren accordance with IP 20 (as per...
- Page 9 Grundstellung Grundstellung Basic position Basic position PE-... VPE-... PE-... VPE-... Bild 10 Fig. 10 Der Litzenquerschnitt des Anschluß- The wire surface area of the connec- kabels muß zwischen 0,34 mm ting cable must between 1 mm liegen. 0.34 mm and 1 mm Zur Befestigung der Schutzkappe (Typ Fastening the protective cap (type see siehe "Zubehör"):...
-
Page 10: Wartung Und Pflege
(V)PE-...-...(-SW) Inbetriebnahme Commissioning • Schalten Sie die Betriebsspannung • Switch on the operating voltage. ein. • Belüften Sie den Druckluftanschluß • Pressurize the compressed air con- mit dem Druck, der als Schaltdruck nection with the pressure required benötigt wird oder evakuieren Sie as the switching pressure, or evacua- den Vakuumanschluß... -
Page 11: Ausbau Und Reparatur
• If necessary, clean the (V)PE-..• Reinigen Sie bei Bedarf den (V)PE-... Permitted cleaning agents are: Zulässige Reinigungsmedien sind: – soap suds (max. + 60 – Seifenlauge (max. + 60 – all non-abrasive agents. – alle werkstoffschonenden Medien. Dismantling and repairs Ausbau und Reparatur Dismantling Zum Ausbau:... - Page 12 Schaltausgängen Zerstörung durch zu hohen (V)PE-... austauschen Überdruck/Vakuum keine Betriebsspannung Betriebsspannung einschalten (V)PE-... mit unzulässigem (V)PE-... austauschen und nur Medium betrieben mit Druckluft/Vakuum betreiben Ausgänge schalten nicht (V)PE-... defekt (V)PE-... zu Festo senden mehr zurück Bild 13 D/GB 12 9810NH...
-
Page 13: Eliminating Faults
Replace (V)PE-... pressure/vacuum Incorrect operating voltage Apply correct operating voltage (V)PE-... operated with Replace (V)PE and operate non-permitted medium only with compressed air/ vacuum Outputs no longer (V)PE-... defective Return (V)PE-... to Festo switch back Fig. 13 D/GB 13 9810NH... -
Page 14: Technische Daten
(V)PE-...-...(-SW) Technische Daten Allgemeine Daten (V)PE-... Bauart Membran – Betätiger Einbaulage beliebig – gefilterte Druckluft (40 µm), geölt oder ungeölt (bei PE-...) Medium – Vakuum (bei VPE-...) Zul. Temperaturbereich – Umgebung C ... max. + 60 – Medium C ... max. + 60 Zul. - Page 15 Produktspezifische Daten (V)PE-... (ohne (V)PE-..-SW) PE-PK-4 PE-PK-3x2-2N PE-1/8-1N PE-1/8-2N VPE-1/8 VPE-1/8-2N Teile-Nr. 7470 13691 6217 7860 12592 12594 Druckbereich 0 ... 0,25 bar 0 ... 8 bar 0 ... -0,95 bar ≤ 0,08 bar ≤ 2 bar -0,25 ± 0,05 bar Einschaltdruck ≥...
- Page 16 (V)PE-...-...(-SW) Produktspezifische Daten (V)PE-...-SW (Kabeltypen) PE-PK-4-SW PE-1/8-1N-SW PE-1/8-2N-SW VPE-1/8-SW VPE-1/8-2N-SW Teile-Nr. 7471 6484 7862 12593 12595 Druckbereich 0 ... 0,25 bar 0 ... 8 bar 0 ... -0,95 bar ≤ 0,25 bar ≤ 2 bar -0,25 ± 0,05 bar Einschaltdruck ≥...
-
Page 17: Technical Specifications
Technical specifications General specifications Type (V)PE-... Design Diaphragm actuator Mounting position As desired – filtered compressed air (40 µm), lubricated or non-lubricated Medium (with PE-...) – vacuum (with VPE-...) Permitted temperature range – ambient C ... max. + 60 – medium C ... - Page 18 (V)PE-...-...(-SW) Product-specific specifications (V)PE-... (without (V)PE-..-SW) Type PE-PK-4 PE-PK-3x2-2N PE-1/8-1N PE-1/8-2N VPE-1/8 VPE-1/8-2N Part no. 7470 13691 6217 7860 12592 12594 Pressure range 0 ... 0.25 bar 0 ... 8 bar 0 ... -0.95 bar ≤ 0.08 bar ≤ 2 bar -0.25 ±...
- Page 19 Product-specific specifications (V)PE-...-SW (cable types) Type PE-PK-4-SW PE-1/8-1N-SW PE-1/8-2N-SW VPE-1/8-SW VPE-1/8-2N-SW Part no. 7471 6484 7862 12593 12595 Pressure range 0 ... 0.25 bar 0 ... 8 bar 0 ... -0.95 bar ≤ 0.25 bar ≤ 2 bar -0.25 ± 0.05 bar Starting pressure ≥...
- Page 20 Acessories Zubehör Postfach D-73726 Esslingen Designation Type Bezeichnung Telefon (++49) (0)711/347-0 Schutzkappe SPE-B Protective cap SPE-B (not necessary (für (V)PE-...- Quelltext: deutsch SW nicht for (V)PE-...-SW) Version: 9810NH erforderlich) Befestigungs- NRW-... Fastening NRW-... Weitergabe sowie Vervielfätigung dieses winkel bracket Dokuments, Verwertung und Mitteilung Stecknippel N-...;...
