Teil 3: Funktionen:

3.1 Anschlüsse, Bedien- und Anzeigeelemente:

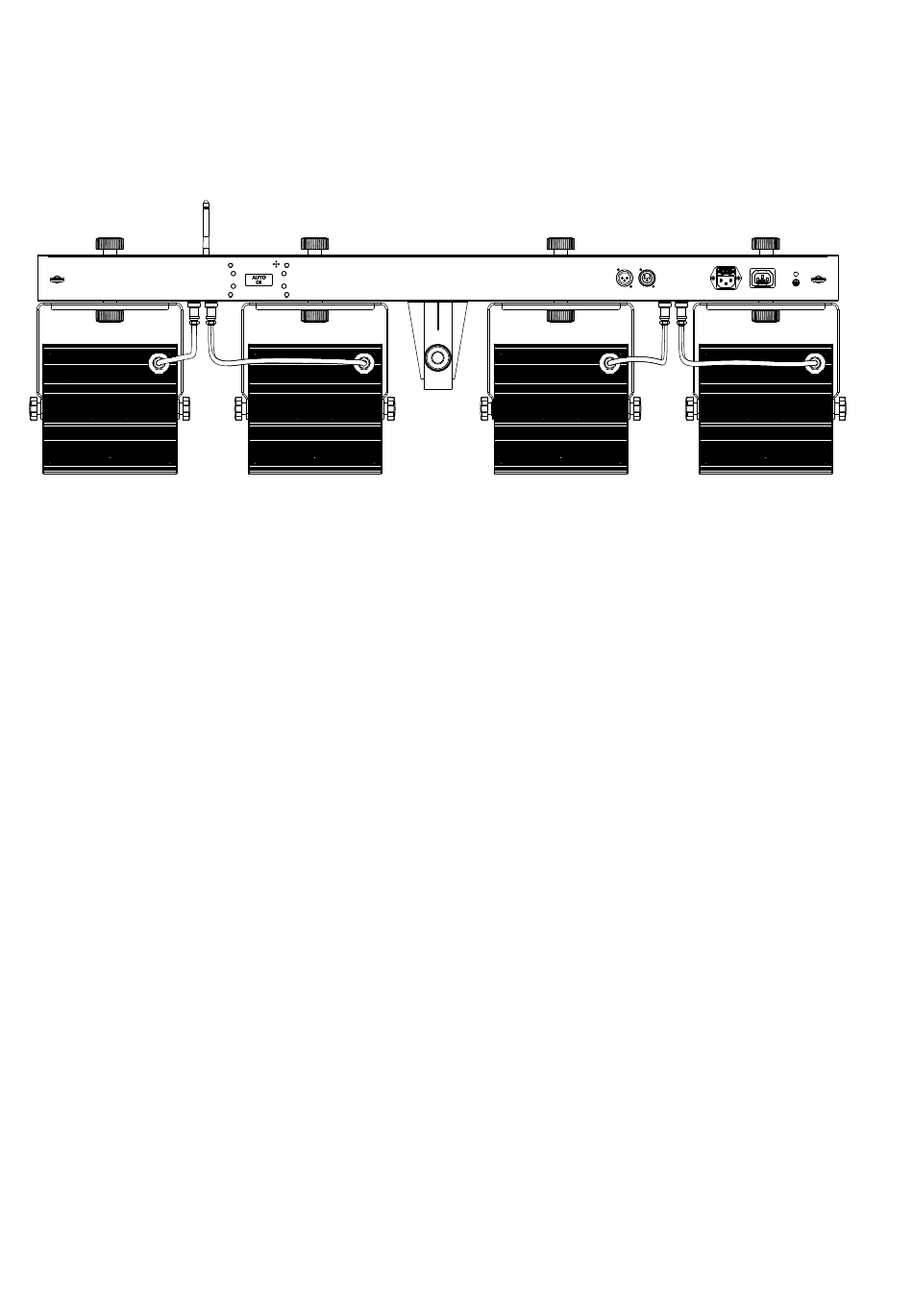

Rückseite:
4. 2.
1. 2.
6. 5.
3. 4.
1. POWER IN:
IEC Netzstromeingang Buchse mit Sicherungshalter für F3A 250V Sicherung. Anschluss über das
mitgelieferte IEC-Netzkabel.
2. POWER Out:
IEC Netzstromausgang Buchse
3. DMX-Eingang:
3-polige, männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-
Mischpult).
4. DMX-Ausgang:
3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals.
5. On-Board Menü:
LED Anzeige mit Bedientasten. Zeigt Betriebsmodus und weitere Systemeinstellungen an.
6. Controller-Empfänger Antenne:
zur Verbindung des Fußpedals.
LED-Display mit 4-Tasten Bedienung:
MENU - Zur Wahl der Betriebsart.
ENTER - Aktiviert den Einstellvorgang eines Menüpunkts oder speichert eine Einstellung.
UP - Erhöht Werte beim Einstellvorgang.
DOWN - Verringert Werte beim Einstellvorgang.
On-Board Menü:
Der „MSL HEX48" verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1
Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu" so oft, bis die einzustellende
Funktion erreicht ist. Mit „Enter" gelangen Sie zu den einzelnen, einstellbaren Werten. Stellen Sie dann mit „Up" und
„Down" die gewünschten Werte ein. Diese können abschließend mit „Enter" bestätigt werden. Machen Sie sich mit
diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können.
