- Page 1 ENGLISH SVENSKA KCIEN KCIENSBP KCIEN/IRC Illuminated weatherproof keypad - Self Contained Vattentätt rostfritt kompaktkodlås med bakgrundsbelysning The installer’s choice cdvigroup.com cdvi.se...
-
Page 2: Product Presentation

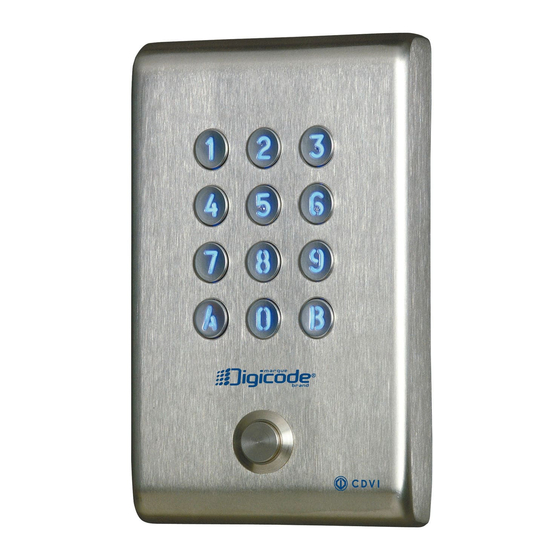

INSTALLATIONSMANUAL INSTALLATION MANUAL KCIEN - KCIENSBP - KCIEN/IRC Illuminated Weatherproof Keypad - Self Contained 1] PRODUCT PRESENTATION Backlit. Stainless steel. Compact design. Compact. 2 relays. Surface mount. Free voltage. Installation with Torx screws. ® 100 user codes. Audible and visual feedback. -
Page 3: Mounting Kit
Once you have made sure that the mounting kit is complete and that you prepared the cables of the KCIEN/KCIENSBP keypad then you can proceed and mount the product. Make sure that you have all the appropriate tools (drill, screw drivers and a meter tape...) and follow the mounting instructions of for the KCIEN/KCIENSBP keypad. -
Page 4: Programming Chart
INSTALLATIONSMANUAL INSTALLATION MANUAL KCIEN - KCIENSBP - KCIEN/IRC Illuminated Weatherproof Keypad - Self Contained 5] PROGRAMMING CHART Enter the master code twice 2 x beeps Illumination Time Relay 1 Time Relay 2 Code length Master code duration 1 x beep... - Page 5 INSTALLATION MANUAL KCIEN - KCIENSBP - KCIEN/IRC Illuminated Weatherproof Keypad - Self Contained Buzzer Sub master Sub master Reset (audible User codes code 1 code 2 feedback) 00-99 1 x beep 1 x beep 1 x beep 1 x beep...
-
Page 6: Wiring Diagram
INSTALLATIONSMANUAL INSTALLATION MANUAL KCIEN - KCIENSBP - KCIEN/IRC Illuminated Weatherproof Keypad - Self Contained 6] WIRING DIAGRAM Black Power supply 12V to 24V ac or 12V to 48V dc Dark green Purple Pink Light blue Light green Blue red Pink Grey... -
Page 7: Resetting The Memory
INSTALLATION MANUAL KCIEN - KCIENSBP - KCIEN/IRC Illuminated Weatherproof Keypad - Self Contained Description: Code length for sub master code: to delete a user Pin code. - Version 1 relay (Group 1) = A and B, 12V to 24V ac power supply Control by push button: or 12V to 48V dc. -
Page 8: Changing The Master Code
INSTALLATIONSMANUAL INSTALLATION MANUAL KCIEN - KCIENSBP - KCIEN/IRC Illuminated Weatherproof Keypad - Self Contained Example: - Two beeps sound are emitted to confirm You have a 5-digit master code and 5-digit user entry into the programming mode. codes. You want to use 4-digit user codes. -
Page 9: Resetting The Master Code
INSTALLATION MANUAL KCIEN - KCIENSBP - KCIEN/IRC Illuminated Weatherproof Keypad - Self Contained E.g.: 01 for 1 second up to 99 for 99 seconds. - Enter the two digits of the modifications. Enter 00 for a toggled output. One beep - A long beep sounds are emitted is emitted to validate the time. - Page 10 INSTALLATIONSMANUAL INSTALLATION MANUAL KCIEN - KCIENSBP - KCIEN/IRC Illuminated Weatherproof Keypad - Self Contained User code table. User Name User Name User Name Code Code Code Forename Forename Forename location location location KCIEN-KCIENSBP 1 Relay KCIEN-KCIENSBP 2 Relays REMINDER Group 1: User location 00 to 59.
- Page 11 “Limited Lifetime Warranty”, complete the enclosed registration card and return it, either by e-mail or post, to the relevant CDVI address or completion of the on line registration at www.cdvigroup.com. Repair or replacement of the defective product is the exclusive remedy.
- Page 12 INSTALLATIONSMANUAL INSTALLATIONSMANUAL KCIEN - KCIENSBP - KCIEN/IRC Vattentätt rostfritt kompaktkodlås med bakgrundsbelysning 1] PRODUKTSPECIFIKATION Bakgrundsbelysning. Rostfritt stål. Kompakt design. Kompaktkodlås. 2 relän. Utanpåliggande montage. Valbar driftspänning. Monteras med Torx skruvar. ® 100 användarkoder. Ljus- och ljudindikering. Dimensioner (L x B x H) : 140 x 80 x 20 mm.
- Page 13 4] MONTERINGSINSTRUKTIONER Kontrollera att monteringssatsen är komplett och att du förberett kablarna till KCIEN, KCIENSBP eller KCIEN/IRC kodlåset innan monteringen påbörjas. Försäkra dig om att du har rätt verktyg tillgängliga (borr, skruvmejsel, måttstock mm) och följ sedan monteringsanvis- ningarna för kodlåset.
- Page 14 INSTALLATIONSMANUAL INSTALLATIONSMANUAL KCIEN - KCIENSBP - KCIEN/IRC Vattentätt rostfritt kompaktkodlås med bakgrundsbelysning 6] PROGRAMMERING Knappa in master- koden 2 gånger 2 x pip Tidsinställning Tidsinställning Tidsinställning bakgrunds- Kodlängd Masterkod relä 1 relä 2 belysning 1 x pip 1 x pip...
- Page 15 INSTALLATIONSMANUAL KCIEN - KCIENSBP - KCIEN/IRC Vattentätt rostfritt kompaktkodlås med bakgrundsbelysning Återställning Programmera Undermasterkod Undermasterkod Ljudsignal vid masterkod och koder (lägga till/ relä 1 relä 2 knapptryck användarkoder ändra/ ta bort) 00-99 1 x pip 1 x pip 1 x pip...
- Page 16 INSTALLATIONSMANUAL INSTALLATIONSMANUAL KCIEN - KCIENSBP - KCIEN/IRC Vattentätt rostfritt kompaktkodlås med bakgrundsbelysning 5] KOPPLINGSSCHEMA Svart Inspänning 12 till 24 V AC Röd eller 12 till 48 V DC Mörkgrön Lila Rosa Ljusblå Ljusgrön Blå röd Rosa grå Elektromagnet Grön vit...
- Page 17 öppnas. - Timeringång H1 är reserverad för - Ljudindikering. - 2 pipsignaler = Åtkomst till eller inkoppling av IR på KCIEN IRC. - En integrerad öppnaknapp. lämna programmeringsläget. - Timeringång H2 gör det möjligt att - Total återställning av masterkod - 4 korta pipsignaler = använda alla knappar som en extra...
- Page 18 INSTALLATIONSMANUAL INSTALLATIONSMANUAL KCIEN - KCIENSBP - KCIEN/IRC Vattentätt rostfritt kompaktkodlås med bakgrundsbelysning 4. Tryck B för att lämna 2. Lägga till en användarkod : programmeringsläget. Knappa in användarplats. Två pipsignaler bekräftar att knappsatsen är i (mellan 00 och 99). standby-läge redo att användas.
- Page 19 J. Programmering av KCIEN/IRC En pipsignal bekräftar tillstånd för ändringen. 3. Knappa in den nya användarkoden. Programmeringsinstruktionerna är i övrigt Två pipsignaler bekräftar den nya desamma som för KCIEN-KCIENSBP. För att användarkoden. IRC-funktionen skall fungera skall ljusblå samt 4. Testa den nya användarkoden för att lila kabel tvinnas ihop.
- Page 20 INSTALLATIONSMANUAL INSTALLATIONSMANUAL KCIEN - KCIENSBP - KCIEN/IRC Vattentätt rostfritt kompaktkodlås med bakgrundsbelysning L. Bekräftelse av IRC-sändare M. IR-kodsignaler Bakgrundsbelysningen blinkar till samt ett Kanal Användare pip bekräftar godkänd IRC-sändare. Snabba Posten blinkningar av bakgrundsbelysningen samt flera Pressens Morgontjänst pip indikerar felaktig IRC-sändare. Kontakta Bring CityMail hyresvärden.
- Page 21 Vattentätt rostfritt kompaktkodlås med bakgrundsbelysning 9] BEGRÄNSAD LIVSTIDSGARANTI [UTDRAG]* CDVI garanterar att denna produkt är fri från fel i material och utförande, när den är installerad i enlighet med tillverkarens anvisningar och inte har ändrats eller manipulerats. Endast produkter godkända från CDVI som är deffekta, kan returneras enligt dessa villkor.
- Page 22 INSTALLATIONSMANUAL INSTALLATIONSMANUAL KCIEN - KCIENSBP - KCIEN/IRC Vattentätt rostfritt kompaktkodlås med bakgrundsbelysning ANTECKNINGAR www.cdvi.se www.cdvigroup.com...
- Page 23 INSTALLATIONSMANUAL KCIEN - KCIENSBP - KCIEN/IRC Vattentätt rostfritt kompaktkodlås med bakgrundsbelysning ANTECKNINGAR www.cdvi.se www.cdvigroup.com...
- Page 24 Extranet : EXE-CDVI_IM KCIEN-KCIENSBP CMYK A5 EN-SE 05 CDVI Group FRANKRIKE (Huvudkontor) Tel: +33 (0)1 48 91 01 02 Fax: +33 (0)1 48 91 21 21 CDVI CDVI FRANKRIKE + EXPORT IBÉRICA Tel: +33 (0)1 48 91 01 02 [SPANIEN - PORTUGAL]...
