Uživatelský manuál
IN 3651 Eliptical inSPORTline ATLANTA BLACK

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ATLANTA BLACK and is the answer not in the manual?

Questions and answers

Related Manuals for Insportline ATLANTA BLACK

Summary of Contents for Insportline ATLANTA BLACK

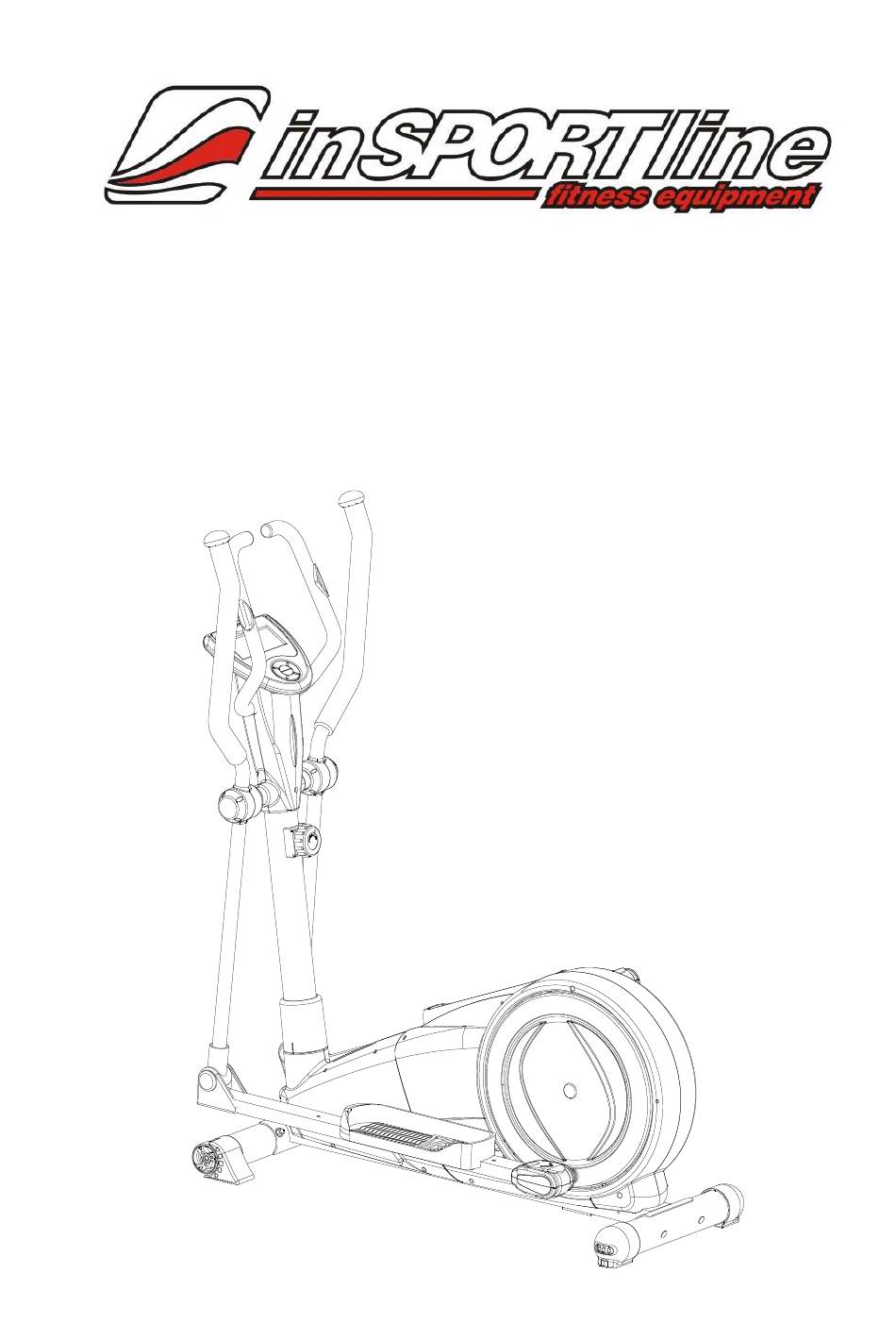

  • Page 1 Uživatelský manuál IN 3651 Eliptical inSPORTline ATLANTA BLACK...

  • Page 2: Bezpečnostní Informace

    Děkujeme, že jste se rozhodli pro koupi našeho produktu. Ačkoliv vynakládáme velké úsilí k zajištění kvality každého našeho výrobku, ojediněle se mohou vyskytnout cyhbějící nebo vadné díly. V případě objevení jakýchkoliv závad na stroji či zaznamenáte-li chybějící části stroje, kontaktujte nás za účelem jeho nahrazení (viz kontakt na první straně návodu). Tento stroj je určen výhradně...

  • Page 3: Důležité Informace

    Důležité informace • Sestrojte přístroj přesně podle návodu a ujistěte se používáte výhradně přiložené součástky navrženy pro tento přístroj. Před montáží zkontrolujte podle rozpisu částí, jestli máte všechny potřebné součástky. • Uchovávejte stroj v suchém místě s rovným podkladem a chraňte ho před vlhkostí.
  • Page 4 Rozpis částí...
  • Page 5 Seznam částí Č. Popis Specifikace Hlavní rám Přední stabilizér D76x1.5Tx480L Šroub M8x1.25x90L Nastavitelná krytka na zadní nohu (D76) D76*86 Levá krytka na zadní nohu (D76) D76*120L Pravá krytka na zadní nohu (D76) D76*120L Prohnutá podložka D22xD8.5x1.5T Pérová podložka D15.4*D8.2*2.0T Klenutá matice M8x1.25x15L Imbusový...
  • Page 6 Plochá podložka D20*D11*2T Plastiková plochá podložka D50*D10*1.0T Pohyblivá opěra řídítek Pěnové gripy D30x7Tx550L Pěnové gripy D23x7Tx530L Kryt D1 1/4"*45 L Pružina D4.0xD20x82L Nylonová matice M6x1.0x6T Šroub M6x1.0x15L Kryt šroubu D28*17(M10) Plochá podložka D26*D21*1.5T Klika Magnet Podložka D27*D21*0.3T Computer B-11072 Pravý kryt 115x95x43 Levý...
  • Page 7 SEZNAM (OBSAH BALENÍ) 72L&R 84&85 21L&R 22&59 81&82 x16 7 x4 6 D22*D8.5*1.5T D15.4*D8.2*2T M8*1.25*90L x8 8 x4 20 M8*1.25*20L M8*1.25*15L M6*1*45L D14*D6.5*0.8T ST4*15L M8*1.25*100L M8*1.25*8T M5*10L...
  • Page 8 KROK 1 (x4) M8*1.25*90L (x4) M6*1*45L D14*D6.5*0.8T D40*M6*12L 1) Smontujte přední stabilizér (2) a zadní stabilizér (19) k hlavní konstrukci (1 užitím šroubu se čtvercovým hrdlem (3), čtvercové podložky (6), pérové podložky (7) a klenuté matice (8). 2) Nastavte požadovanou výšku otočením kola krytky zadní (4). 3) Smontujte levý...
  • Page 9 KROK 2 (x8) M8*1.25*20L 1) Navrhujeme montáž tohoto kroku 2 osobami. 2) Nejprve zdvihněte kryt řidítkové tyče (78) jako na obr. (a), poté spojte počítačový kabel (29) s kabelem motoru (30) jako na obr. 3) Vložte řidítkovou tyč (10) do hlavní konstrukce a utáhněte jako na obr. (c) pomocí prohnuté podložky (6), pérové podložky (7) a šroubu (9).
  • Page 10 KROK 3 (x2) 1) Smontujte levé a pravé vestavěné řidítko (72L &72P) k řidítkové tyči (10) použitím šroubu (16), prohnuté podložky (6), pérové podložky (7) a klenuté matice (48).
  • Page 11 KROK 4 (x4) M5*10L 1) Připojte počítačový kabel (29) a kabel ručního senzoru pulsu (75) s počítačem (64), poté upevněte počítač (64) na řidítkovou tyč (10) užitím šroubů. 2) Připevněte krytku šroubu (22), krytku šroubu (59) a šroub.
  • Page 12 KROK 5 (x6) ST4*15L (x2) M5*10L 1) Upevněte horní a spodní kryt pro univerzální kloub (81&82) na univerzální kloub (32) použitím šroubu (83). 2) Upevněte přední a zadní kryt řidítkové tyče (84&85) na řidítkovou tyč (10) použitím šroubu (83 a 87).

  • Page 13: Důležité Poznámky

    Návod na použití B11072 Přehled ovládání displeje: Důležité poznámky: Režim hodin: Computer bude ukazovat režim hodin když zde nebude žádný vnější signál nebo když žádné tlačítko již nebude zmáčknuto po 4 minutách. Můžete zmáčknout tlačítko ENTER pro změnu nastavení hodin a teploty v režimu hodin nebo zmáčknout jiné...

  • Page 14: Výměna Baterií

    Výměna baterií: Odstraňte kryt baterií ze zadní části computeru a vyměňte baterie. Viz obr. níže. Cvičení: Používáním tohoto přístroje získáte lepší kondici a vytvarujete si svaly. Při dietě vám pomůže redukovat váhu. zahřívací cvičení Umožní proudit krev tělem správným způsobem. Omezí možnost vzniku křečí a bolesti svalů. Každý protahovací cvik by měl trvat 30 sekund.
  • Page 15 Uvolňovací cvičení Tato cvičení umožní vašemu kardio-vaskulárnímu systému, aby se uklidnil. Je to v podstatě opakování zahřívacích cvičení – tzn. Snížení zátěží a tempa a pokračovat ještě 5 minut. Dále také zopakujte protahovací cvičení. Nezapomeňte, že se cvičení provádí pomalu a bez bolesti. Postupem času můžete vaše tempo a zátěž...
  • Page 16 Záruční podmínky, reklamace Všeobecná ustanovení a vymezení pojmů Tyto záruční podmínky a reklamační řád upravují podmínky a rozsah záruky poskytované prodávajícím na zboží dodávané kupujícímu, jakož i postup při vyřizování reklamačních nároků uplatněných kupujícím na dodané zboží. Záruční podmínky a reklamační...
  • Page 17 schopen vyřídit reklamaci v uvedené lhůtě, dohodne s kupujícím náhradní řešení. Pokud k takové dohodě nedojde, je prodávající povinen poskytnout kupujícímu finanční náhradu formou dobropisu. Datum prodeje: Razítko a podpis prodejce:...
  • Page 18 User Manual IN 3651 inSPORTline ATLANTA BLACK Elliptical...

  • Page 19: Safety Instructions

    Safety Instructions • which are suitable for the work-out, firmly support the feet To ensure the best safety of the exerciser, regularly check it and which are provided with a non-slip sole. on damages and worn parts. • Be sure to consult a physician before you start any exercise program.

  • Page 20: Important Notes

    Important Notes • Assemble the exerciser as per assembly instructions and be sure to only use the strucutral parts provided with the exerciser and designed for it. Prior to the assembly, make sure the contents of the delivery is complete by referring to the parts list of the assembly and operating instructions.

  • Page 21: Exploded Drawing

    Exploded drawing...

  • Page 22: Part List

    Part List Description Specification Q’ty Main frame Stabilizer D76x1.5Tx480L Carriage bolt M8x1.25x90L Adjustable foot cap (D76) D76*86 Left transfer foot cap (D76) D76*120L Right transfer foot cap (D76) D76*120L Curve washer D22xD8.5x1.5T Spring washer D15.4*D8.2*2.0T Domed nut M8x1.25x15L Allen bolt M8x1.25x20L Handlebar post Pedal welding set...
  • Page 23 Domed nut M8*1.25*8T Spacer ring D10*D14*3T Flat washer D20*D11*2T Plastic flat washer D50*D10*1.0T Swing support welding set Foam D30x7Tx550L Foam D23x7Tx530L Mushroom cap D1 1/4"*45 L Spring D4.0xD20x82L Nylon nut M6x1.0x6T Bolt M6x1.0x15L Bolt cover D28*17(M10) Flat washer D26*D21*1.5T Crank welding set Round magnet Waved washer D27*D21*0.3T...

  • Page 24: Checklist (Contents Of Package)

    CHECKLIST (CONTENTS OF PACKAGE) 72L&R 84&85 21L&R 22&59 81&82 x4 6 x16 7 D22*D8.5*1.5T D15.4*D8.2*2T M8*1.25*90L x8 8 x4 20 M8*1.25*20L M8*1.25*15L M6*1*45L D14*D6.5*0.8T ST4*15L M8*1.25*100L M8*1.25*8T M5*10L...
  • Page 25 STEP 1 (x4) M8*1.25*90L (x4) M6*1*45L D14*D6.5*0.8T D40*M6*12L 5) Assemble the front stabilizer (2) and rear stabilizer (19) onto the main frame (1) by using the square neck bolt (3), the curved washer (6), the spring washer (7) and domed nut (8). 6) Adjust the proper height by turning the wheel of rear foot cap (4).
  • Page 26 STEP 2 (x8) M8*1.25*20L 6) Suggest assembling this step by two persons. 7) First, lift up the cover for handlebar post (78) like fig. (a), then connect computer cable (29) with the cable of motor (30) like fig.(b) 8) Insert the handlebar post (10) on the main frame and tighten it like fig. (c) by using the curved washer (6), the spring washer (7) and the Allen bolt (9).
  • Page 27 STEP 3 (x2) Assemble the left and right fixed handlebar (72L &72R) on the handlebar post (10) by using the Allen bolt (16), the curved washer (6), the spring washer (7) and the domed nut (48).
  • Page 28 STEP 4 (x4) M5*10L 3) Connect the computer cable (29) and cable of hand pulse sensor (75) with the computer (64), then fix the computer (64) on the handlebar post (10) by using the screws. 4) Put the bolt cover (22) and bolt cover (59) on the bolt.
  • Page 29 STEP 5 (x6) ST4*15L (x2) M5*10L 3) Fix the upper and lower cover for universal joint (81&82) on the universal joint (32) by using the screw (83). 4) Fix the front and rear cover for handlebar post (84&85) on the handlebar post (10) by using the screw (83&87).

  • Page 30: Display Console Overview

    English Manual for B11072 Display Console Overview: The things you should know before exercise Clock Mode: The computer will enter the clock mode when there is no signal input or no keys be pressed after 4 minutes. You can press ENTER key to switch the clock and temperature at the clock mode or press other keys to quit the clock mode. By holding ENTER key for over 2 seconds then you can set up TIME by UP or DOWN keys.

  • Page 31: Error Message

    Error Message: E: The speed over than 999.9 MPH/KPH then the computer will display “E”. How to replace the batteries: Please move out the battery cover from the bottom housing then replace the batteries. The instruction as below,...
