A

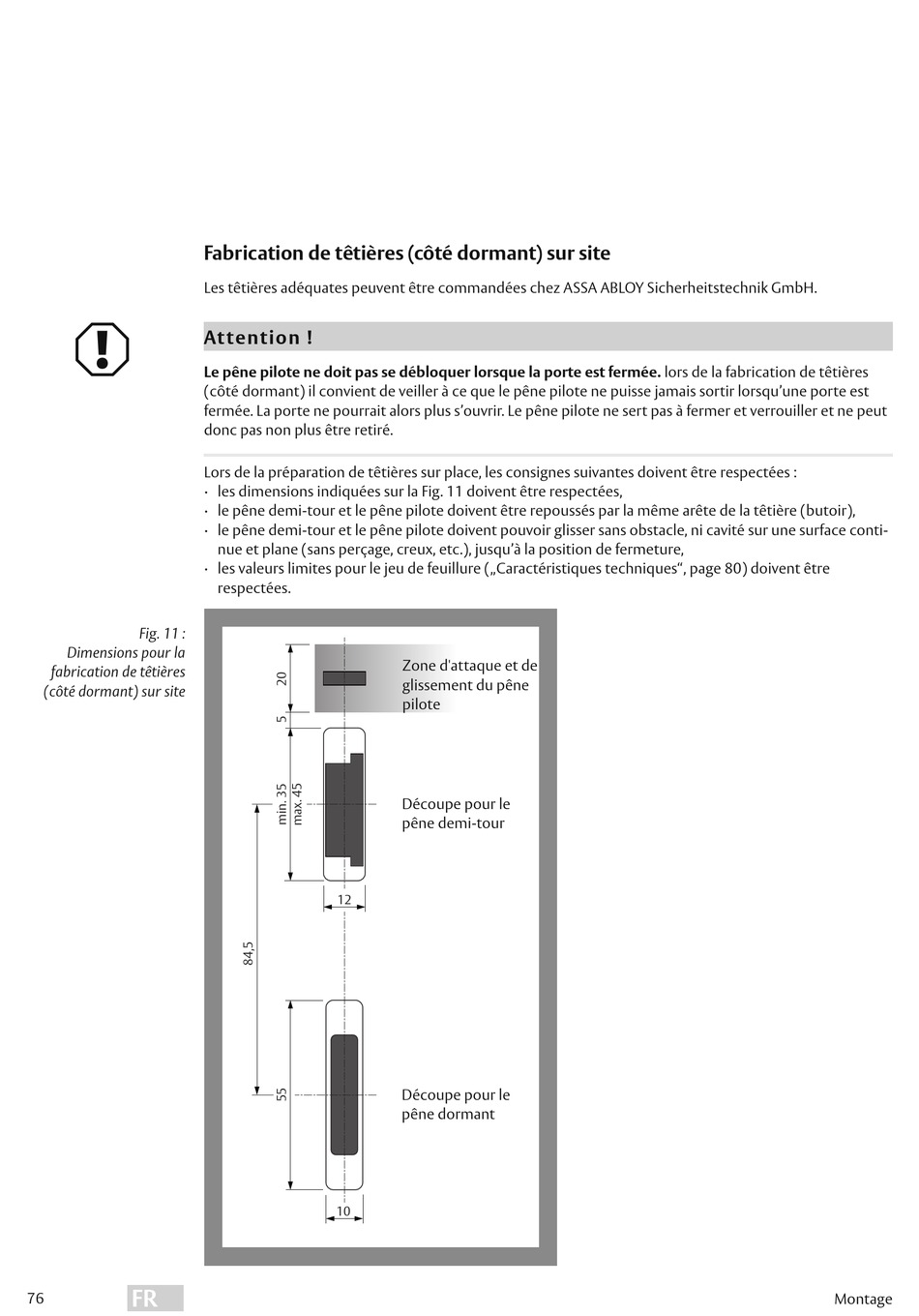

Fig. 11 :
Dimensions pour la
fabrication de têtières
(côté dormant) sur site
FR
76
Fabrication de têtières (côté dormant) sur site
Les têtières adéquates peuvent être commandées chez ASSA ABLOY Sicherheitstechnik GmbH.
At tention !
Le pêne pilote ne doit pas se débloquer lorsque la porte est fermée. lors de la fabrication de têtières
(côté dormant) il convient de veiller à ce que le pêne pilote ne puisse jamais sortir lorsqu'une porte est
fermée. La porte ne pourrait alors plus s'ouvrir. Le pêne pilote ne sert pas à fermer et verrouiller et ne peut
donc pas non plus être retiré.
Lors de la préparation de têtières sur place, les consignes suivantes doivent être respectées :
· les dimensions indiquées sur la Fig. 11 doivent être respectées,
· le pêne demi-tour et le pêne pilote doivent être repoussés par la même arête de la têtière (butoir),
· le pêne demi-tour et le pêne pilote doivent pouvoir glisser sans obstacle, ni cavité sur une surface conti-
nue et plane (sans perçage, creux, etc.), jusqu'à la position de fermeture,
· les valeurs limites pour le jeu de feuillure („Caractéristiques techniques", page 80) doivent être
respectées.
12
10
Zone d'attaque et de
glissement du pêne
pilote
Découpe pour le
pêne demi-tour
Découpe pour le
pêne dormant
Montage
