Schließzylinder mit
Stulpschraube fixieren
Auf vollständige
Funktionsfähigkeit
prüfen

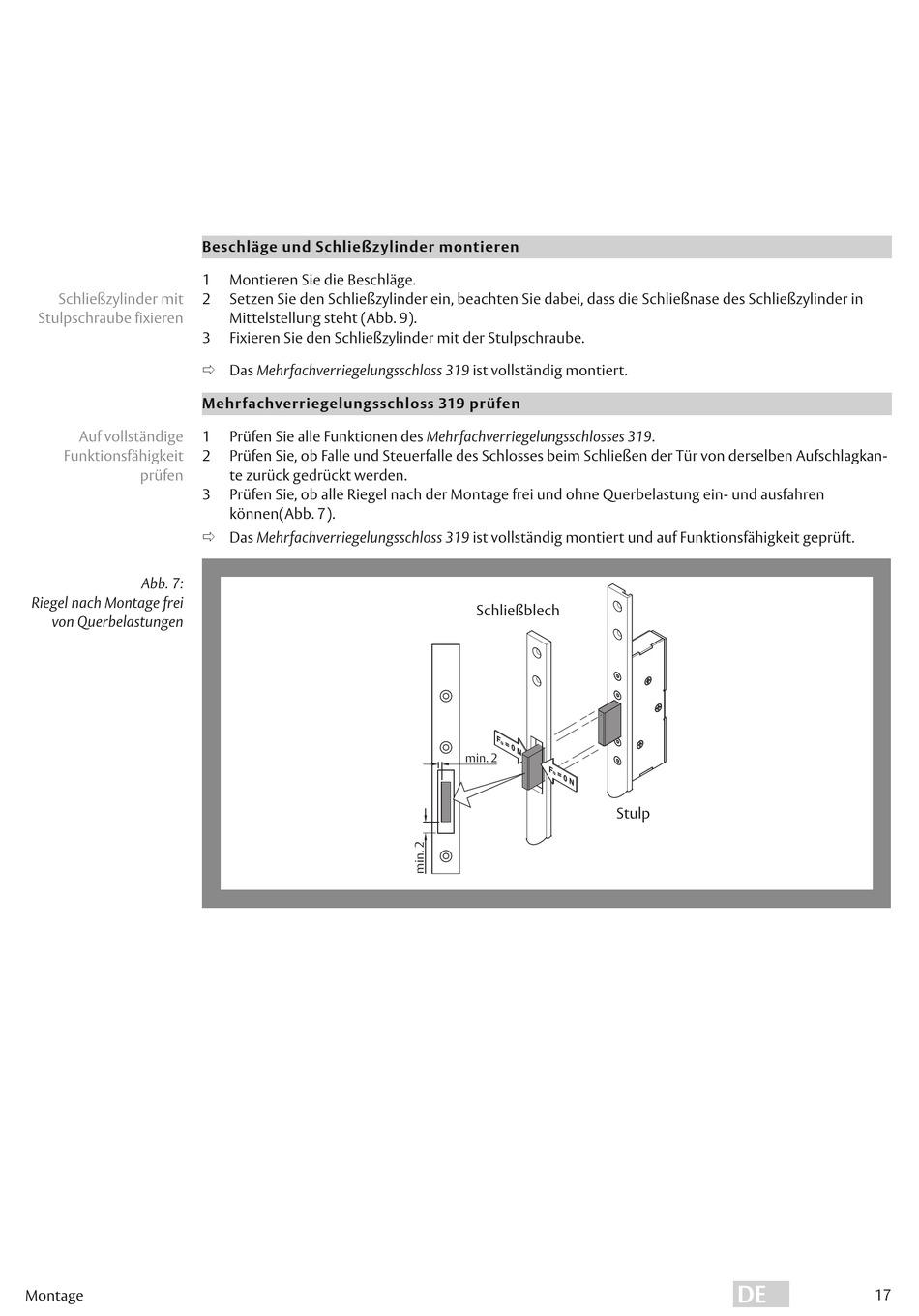

Abb. 7 :
Riegel nach Montage frei
von Querbelastungen
Montage
Beschläge und Schließzylinder montieren
1 Montieren Sie die Beschläge.
2 Setzen Sie den Schließzylinder ein, beachten Sie dabei, dass die Schließnase des Schließzylinder in
Mittelstellung steht (Abb. 9).
3 Fixieren Sie den Schließzylinder mit der Stulpschraube.
 Das Mehrfachverriegelungsschloss 319 ist vollständig montiert.
Mehrfachverriegelungsschloss 319 prüfen
1 Prüfen Sie alle Funktionen des Mehrfachverriegelungsschlosses 319.
2 Prüfen Sie, ob Falle und Steuerfalle des Schlosses beim Schließen der Tür von derselben Aufschlagkan-
te zurück gedrückt werden.
3 Prüfen Sie, ob alle Riegel nach der Montage frei und ohne Querbelastung ein- und ausfahren
können(Abb. 7).
 Das Mehrfachverriegelungsschloss 319 ist vollständig montiert und auf Funktionsfähigkeit geprüft.
Schließblech
F
= 0
Q
N
min. 2
F
= 0
Q
N
Stulp
DE
