A

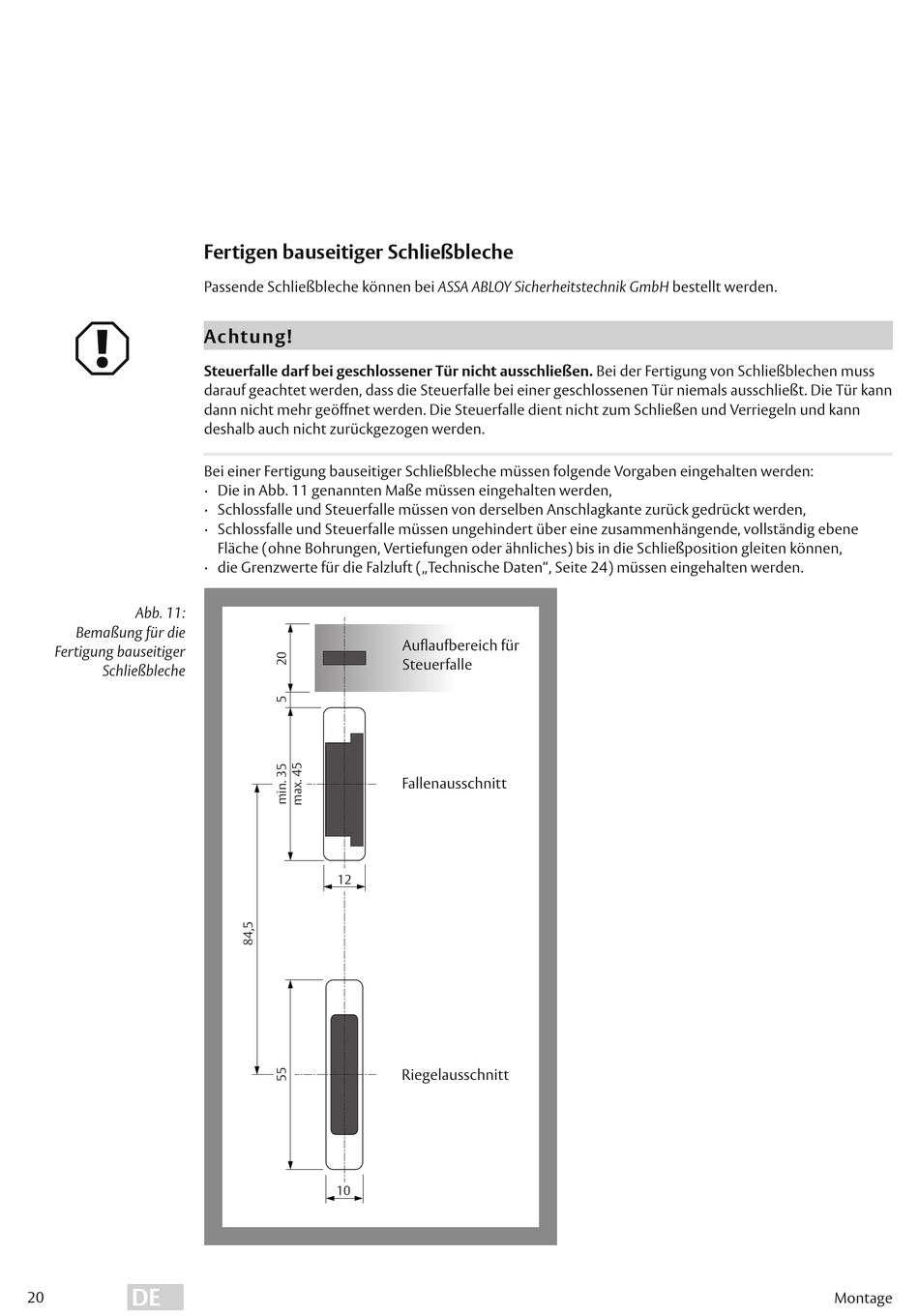

Abb. 11 :
Bemaßung für die
Fertigung bauseitiger
Schließbleche
DE
20
Fertigen bauseitiger Schließbleche
Passende Schließbleche können bei ASSA ABLOY Sicherheitstechnik GmbH bestellt werden.
Achtung!
Steuerfalle darf bei geschlossener Tür nicht ausschließen. Bei der Fertigung von Schließblechen muss
darauf geachtet werden, dass die Steuerfalle bei einer geschlossenen Tür niemals ausschließt. Die Tür kann
dann nicht mehr geöffnet werden. Die Steuerfalle dient nicht zum Schließen und Verriegeln und kann
deshalb auch nicht zurückgezogen werden.
Bei einer Fertigung bauseitiger Schließbleche müssen folgende Vorgaben eingehalten werden:
· Die in Abb. 11 genannten Maße müssen eingehalten werden,
· Schlossfalle und Steuerfalle müssen von derselben Anschlagkante zurück gedrückt werden,
· Schlossfalle und Steuerfalle müssen ungehindert über eine zusammenhängende, vollständig ebene
Fläche (ohne Bohrungen, Vertiefungen oder ähnliches) bis in die Schließposition gleiten können,
· die Grenzwerte für die Falzluft („Technische Daten", Seite 24) müssen eingehalten werden.
12
10
Auflaufbereich für
Steuerfalle
Fallenausschnitt
Riegelausschnitt
