7. Fungsi kontrol

7.1 Uraian Menu, SCALA2

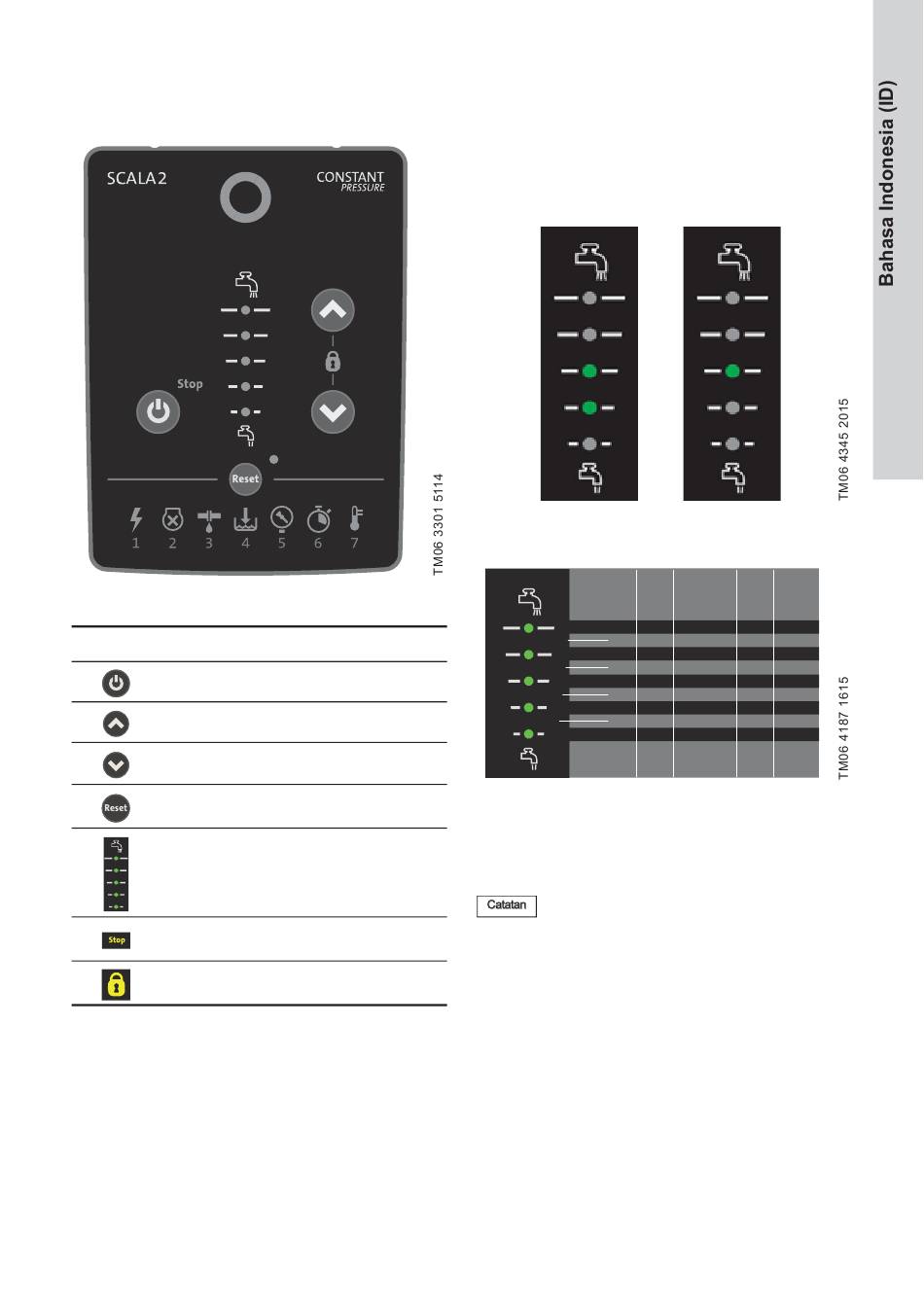

Gbr. 13 Panel operasi SCALA2
SCALA2 Fungsi
Hidup/mati
Meningkatkan tekanan pelepasan
Menurunkan tekanan pelepasan
Mengatur ulang alarm
Menunjukkan tekanan pelepasan yang
dibutuhkan
Menunjukkan bahwa pompa telah
dimatikan secara manual
Menunjukkan bahwa panel operasi
terkunci
7.1.1 Indikator tekanan, SCALA2
Indikator tekanan menunjukkan tekanan pelepasan
yang dibutuhkan dari 1,5 sampai 5,5 bar (22 sampai
80 psi) pada interval 0,5 bar (7,5 psi). Gambar di
bawah ini menunjukkan pompa disetel ke 3 bar (44
psi) ditunjukkan oleh dua lampu hijau dan pompa
disetel ke 3,5 bar (51 psi) yang ditunjukkan oleh satu
lampu hijau.
Gbr. 14 Indikasi tekanan pelepasan SCALA2
BAR PSI
5.5 80
}
5.0 73
4.5 65
}
4.0 58
3.5
}
3.0 44
2.5 36
}
2.0 30
1.5 22
Gbr. 15 Tabel indikasi tekanan
Setelan tekanan 4,5, 5,0 dan 5,5 bar (65,
73 dan 80 psi) membutuhkan tekanan
hisap positif minimum yang maksimum 4
bar (58 psi) lebih rendah dari tekanan
pelepasan yang diperlukan.
Contoh: Jika tekanan pelepasan yang
dibutuhkan adalah 5 bar, tekanan hisap
minimum harus 1 bar (14,5 psi).
Water colum kPa MPa
[m]
55 550 0.55
50 500 0.50
45 450 0.45
40 400 0.40
51 35 350 0.35
30 300 0.30
25 250 0.25
20 200 0.20
15 150 0.15
31
