3.4 Dudukan

Pompa harus dikencangkan di atas dudukan yang
kokoh dengan menggunakan baut melalui lubang
pengencang pada alas/penampang pompa. Lihat
gambar 1 dan 2.

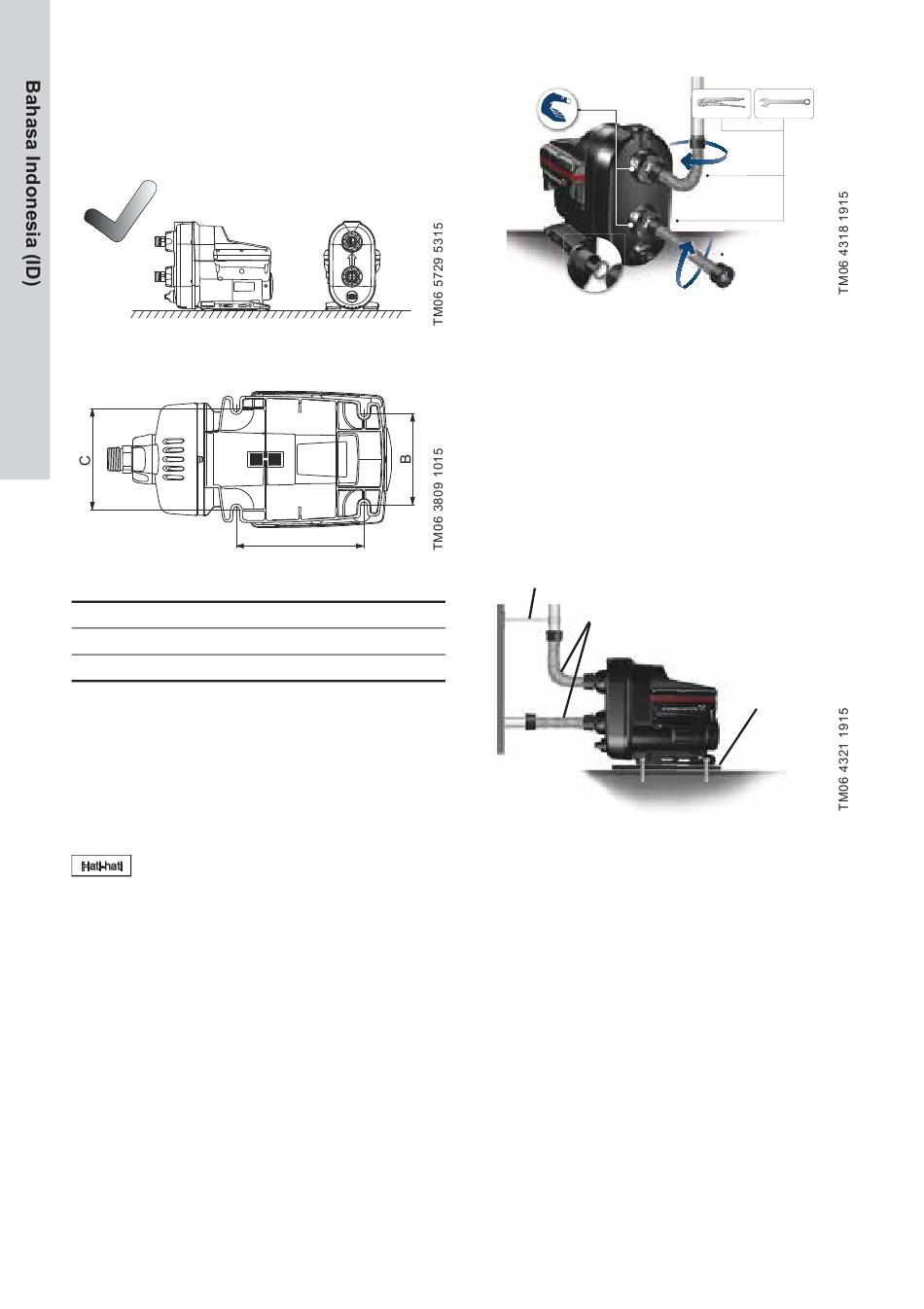

Gbr. 1 Dudukan horizontal
Gbr. 2 Alas/Penampang pompa
A 130 mm 5,12 inci
B 181 mm 7,13 inci
C 144 mm 5,67 inci
3.4.1 Instalasi pipa
Pastikan pompa tidak tertekan pipa.
Pompa dilengkapi dengan sambungan fleksibel,
± 5 °, untuk membantu penyambungan jalur pipa
masuk dan keluar. Lubang masuk dan keluar dapat
dilonggarkan dengan memutar mur sayap dengan
tangan.
Gunakan tangan ketika melonggarkan dan
mengencangkan mur sayap jalur hisap
dan pelepasan.
1. Pasangkan sambungan jalur hisap dan
pelepasan ke lubang jalur hisap dan pelepasan
dengan menggunakan kunci inggris atau alat
serupa.
2. Kemudian pasang sambungan ke jalur hisap dan
jalur pelepasan dengan satu tangan, lalu
kencangkan mur sayap dengan tangan satunya.
Lihat gbr 3.
24
A
Gbr. 3 Cara memasang sambungan
3.4.2 Cara mengurangi bising dalam pemasangan
Getaran dari pompa dapat merambat ke struktur di
sekitarnya dan menciptakan kebisingan dalam
spektrum 20-1000 Hz, yang disebut juga spektrum
bass.
Perbaiki pemasangan dengan menggunakan
bantalan karet peredam getar, selang fleksibel dan
gantungan pipa untuk pipa yang kaku dapat
mengurangi kebisingan hingga 50 %. Lihat gbr 4.
Tempatkan gantungan pipa untuk pipa yang kaku di
dekat sambungan selang fleksibel.
Gantungan pipa untuk pipa yang kaku
Selang fleksibel
Gbr. 4 Cara mengurangi bising dalam
pemasangan
Bantalan karet
