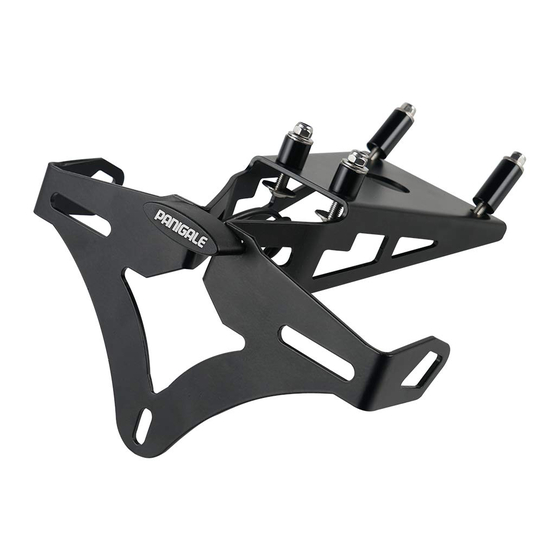

Licence plate bracket ducati 1199 panigale 2012
Hide thumbs

Advertisement

Quick Links

Download this manual
FITTING INSTRUCTIONS FOR LP0115 LICENCE PLATE BRACKET
DUCATI 1199 PANIGALE 2012
Page | 1

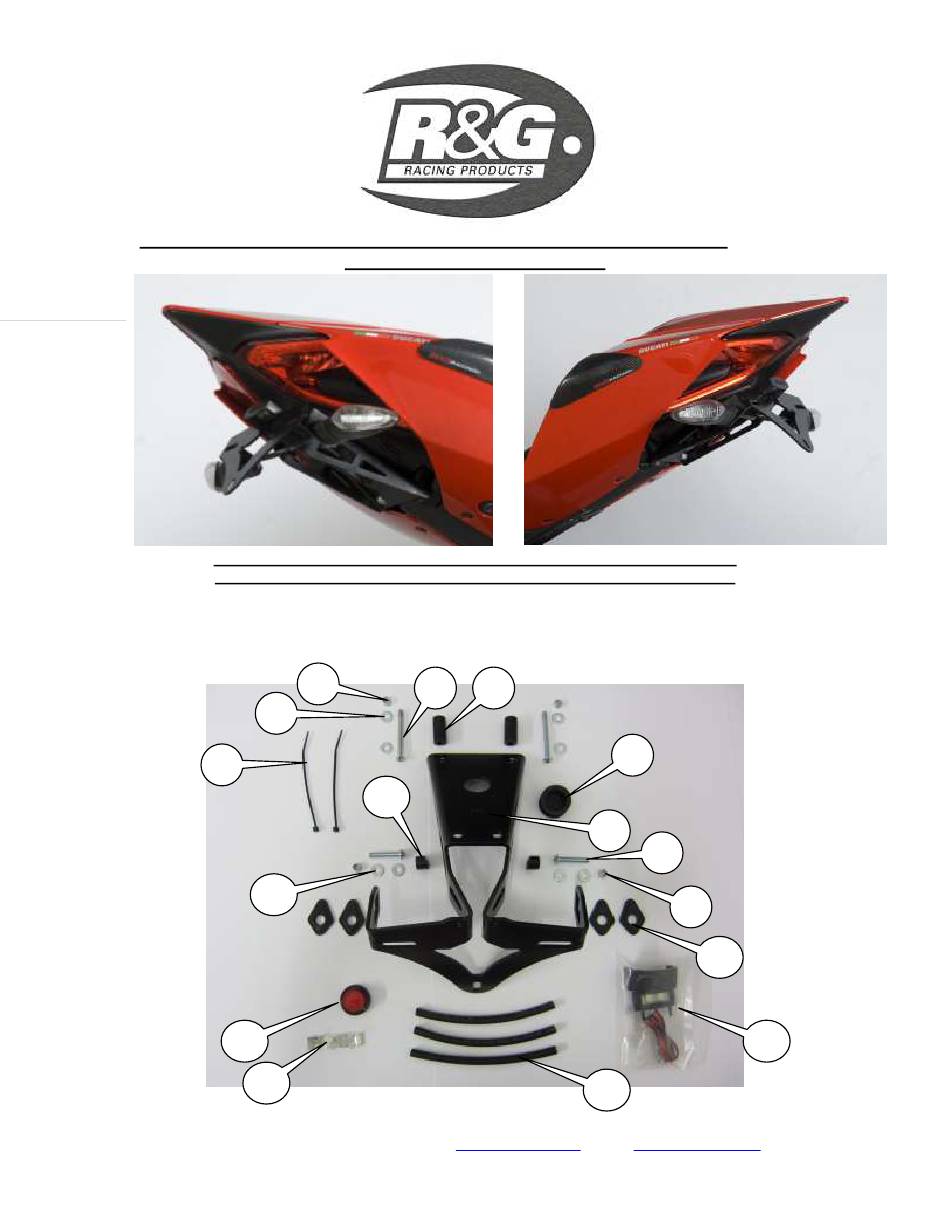

THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED BELOW.
DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT.
Please note that the way the kit is packed does not necessarily represent the way of
mounting to the bike
T
(
)
HE PARTS SHOWN MAY BE REPRESENTATIVE ONLY
FOR CLARITY OF INSTRUCTIONS ONLY
3
4
5
2
6
1
14
7
8
2
3
9
13
10
12
11
R&G Racing
Unit 1, Shelley's Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301
www.rg-racing.com
Email:
info@rg-racing.com
