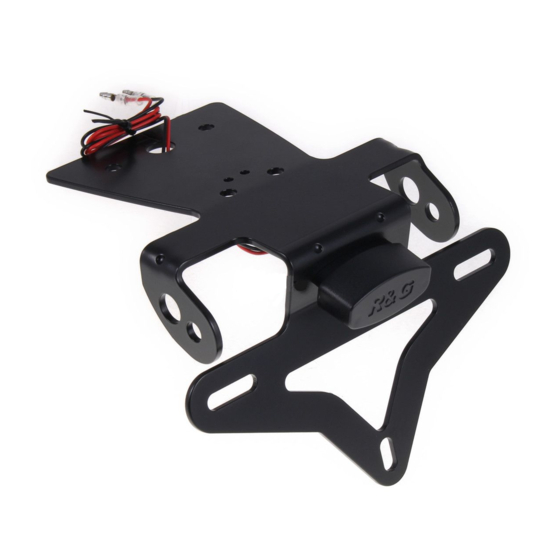

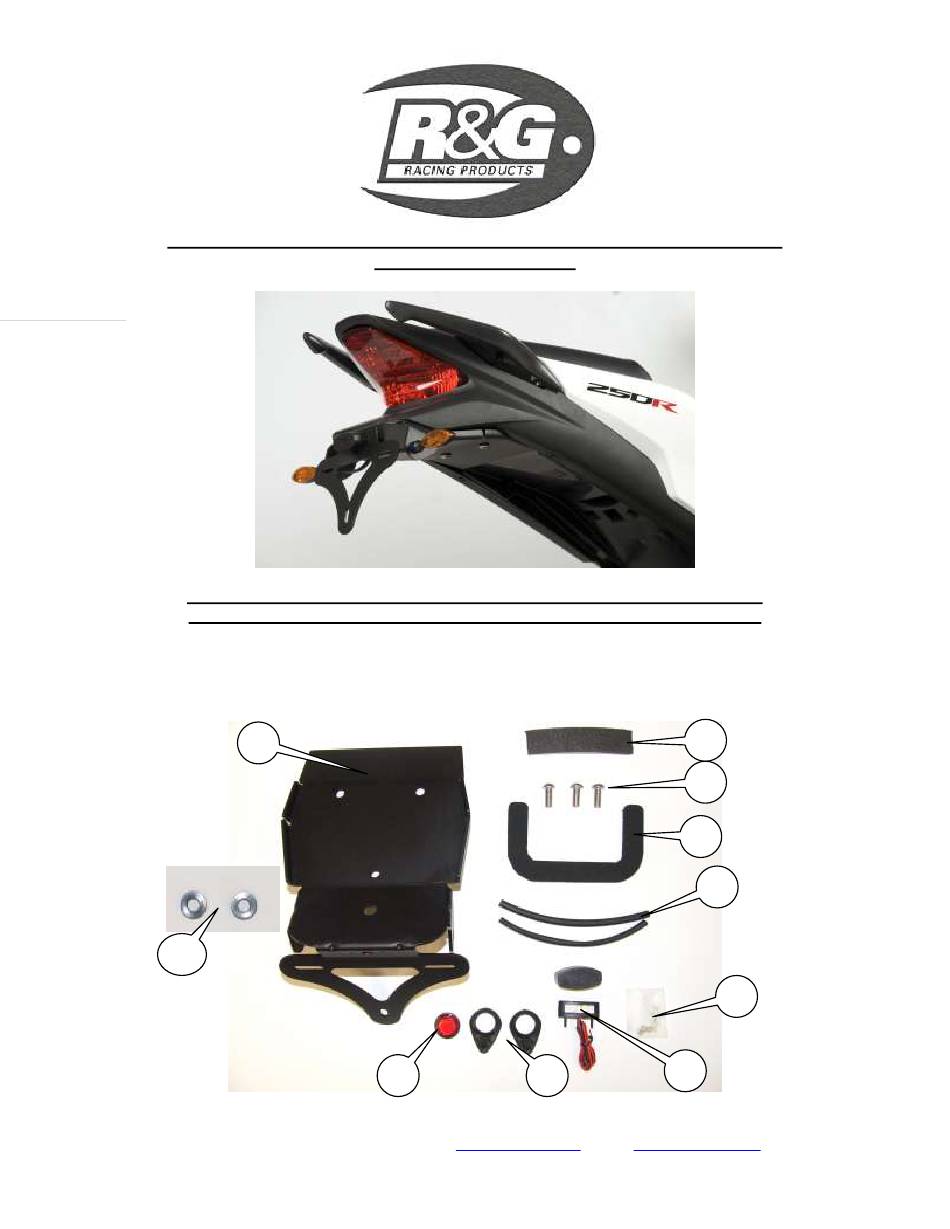

FITTING INSTRUCTIONS FOR LP0105BK LICENCE PLATE BRACKET
HONDA CBR 125R 2011
Page | 1
THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED BELOW.
DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT.
Please note that the way the kit is packed does not necessarily represent the way of
mounting to the bike
T
(
)
HE PARTS SHOWN MAY BE REPRESENTATIVE ONLY
FOR CLARITY OF INSTRUCTIONS ONLY
2
1
3
4
5
10
6
7
9
8
R&G Racing
Unit 1, Shelley's Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301
www.rg-racing.com
Email:
info@rg-racing.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the LP0105BK and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for R&G LP0105BK

Summary of Contents for R&G LP0105BK

  • Page 1 FITTING INSTRUCTIONS FOR LP0105BK LICENCE PLATE BRACKET HONDA CBR 125R 2011 Page | 1 THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED BELOW. DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT. Please note that the way the kit is packed does not necessarily represent the way of...

  • Page 2: Tools Required

    LEGEND ITEM 1 = LICENCE PLATE BRACKET (TB0104BK) (x1). ITEM 2 = 150mm LENGTH OF SELF ADHESIVE FOAM (BLACK). ITEM 3 = M8x20mm LONG BUTTON HEAD BOLTS (x3). ITEM 4 = SELF ADHESIVE NEOPRENE GASKET (NG0001) (x1). ITEM 5 = 150mm LENGTH OF HEAT SHRINK (666-896) (x2). Page | 2 ITEM 6 = CONNECTORS (BULLET CONNECTORS FOR LICENCE PLATE ILLUMINATOR).
  • Page 3 Page | 3 PICTURE 5 PICTURE 6 FITTING INSTRUCTIONS  REMOVE SEAT USING KEY.  REMOVE PILLION SEAT (TWO ALLEN SCREWS).  REMOVE BOTH PILLION HAND GRIPS (FOUR BOLTS ARROWED FURTHEST LEFT IN PICTURE 1).  LOOSEN SEAT COWL (REMOVE FOUR BOLTS ARROWED IN PICTURE 1 AND TWO PLASTIC POP RIVETS ARROWED IN PICTURE 2).
  • Page 4  WIRING:- R&G MINI’S PRODUCT CODE RG370 (YOU WILL ALSO NEED RESISTORS PRODUCT CODE RGR0001) LEFT HAND INDICATOR- NEW WIRE ORIGINAL WIRING LOOM BLACK/WHITE SINGLE ORANGE BLACK ONE OF THE DOUBLE GREEN Page | 4 RIGHT HAND INDICATOR- NEW WIRE ORIGINAL WIRING LOOM BLACK/WHITE SINGLE BLUE...
  • Page 5 Instructions de montage LP0105BK Support de plaque d’immatriculation Honda CBR 125R 2011 Page | 5 Ne pas procéder au montage s’en s’être assuré au préalable que les articles figurant sur la photo du dessous soient bien présents. La façon dont le kit est emballé ne représente pas nécessairement la façon de le monter sur la moto.
  • Page 6 LEGENDE Article 1 = Support de plaque (TB0104BK) (x1). Article 2 = 150mm longueur de mousse auto adhésive (noir). Article 3 = M8x20mm Longs boulons à tête ronde (x3). Article 4 = Joint d’étanchéité en Néoprène auto adhésive (NG0001) (x1). Page | 6 Article 5 = 150mm Longueur de protection thermo-rétractable.

  • Page 7: Instructions De Montage

    Page | 7 Photo Photo INSTRUCTIONS DE MONTAGE  Enlever le siège à l’aide de la clef.  Enlever le siège passager.(2 vis Allen).  Retirer les supports de main pour passager (4 boulons comme sur la photo 1, partie de gauche).
  • Page 8 Clignotant droit: Bleu avec unique bleu Vert avec un du double vert  Câblage: Page | 8 Mini produits R&G CODE RG370 (Vous aurez aussi besoin de résistances, code produit RGR0001). Clignotant gauche: Nouveau câble avec Câblage d’origine Noir/Blanc avec Unique orange Noir avec un du double vert ...
  • Page 9 CONSUMER NOTICE The catalogue description and any exhibition of samples are only broad indications of the Products and R&G may make design changes which do not diminish their performance or visual appeal and supplying them in such state shall conform to the order. The Buyer acknowledges no representation or warranty (other than as to title) has been given or will apply to the Products other than those in R&G’s order or confirmation and the Buyer confirms it has chosen the Products as being of merchantable quality and suitable for its particular purposes.
  • Page 10 MONTAGEANLEITUNG FÜR LP0105BK KENNZEICHENHALTER HONDA CBR 125R MODELL 2011 Page | 10 ALLE GELIEFERTEN TEILE SIND UNTEN ABGEBILDET UND GEKENNZEICHNET. BEVOR SIE MIT DER MONTAGE BEGINNEN, ÜBERPRÜFEN SIE SORGFÄLTIG, DASS ALLE TEILE VORHANDEN SIND. Hinweis: Die Verpackung der Teile stellt nicht die Reihenfolge der Montage dar.

  • Page 11: Sie Benötigen Folgendes Werkzeug

    LIEFERUMFANG ARTIKEL 1 = KENNZEICHENHALTER (TB0104BK) (x1). ARTIKEL 2 = 150mm SELBSTKLEBENDER SCHAUMSTOFF (SCHWARZ). ARTIKEL 3 = M8x20mm INBUSSCHRAUBE (x3). ARTIKEL 4 = SELBSTKLEBENDE NEOPREN-DICHTUNG (NG0001) (x1). ARTIKEL 5 = 150mm SCHRUMPFSCHLAUCH (666-896) (x2). Page | 11 ARTIKEL 6 = KABELVERBINDER (KABELVERBINDER FÜR KENNZEICHENBELEUCHTUNG). ARTIKEL 7 = KENNZEICHENBELEUCHTUNG (LA0002) (x1).
  • Page 12 Page | 12 ABBILDUNG 5 ABBILDUNG 6 MONTAGEANLEITUNG  ENTFERNEN SIE DEN SITZ MITTELS SCHLÜSSEL.  ENTFERNEN SIE DEN BEIFAHRERSITZ (ZWEI INBUSSCHRAUBEN).  ENTFERNEN SIE BEIDEN HALTEGRIFFE (VIER SCHRAUBEN GANZ LINKS – SIEHE ABBILDUNG 1).  LÖSEN SIE DIE SITZABDECKUNG (ENTFERNEN SIE DIE VIER SCHRAUBEN, DIE IN ABBILDUNG 1 MIT PFEILEN MARKIERT SIND UND DIE ZWEI PLASTIKNIETEN, DIE IN ABBILDUNG 2 MIT PFEILEN MARKIERT SIND).
  • Page 13  ORIGINALVERKABELUNG LINKER BLINKER- ORANGE EINZELNES ORANGE GRÜN EINS DER BEIDEN GRÜNEN RECHTER BLINKER- BLAU EINZELNES BLAU GRÜN EINS DER BEIDEN GRÜNEN Page | 13  VERKABELUNG:- R&G MINI-BLINKER ARTIKEL NR. RG370 (SIE BENÖTIGEN AUCH WIDERSTÄNDE: ARTIKEL-NR. RGR0001) LINKER BLINKER - NEUES KABEL ORIGINAL KABELBAUM SCHWARZ/WEISS EINZELNES ORANGE...
