de

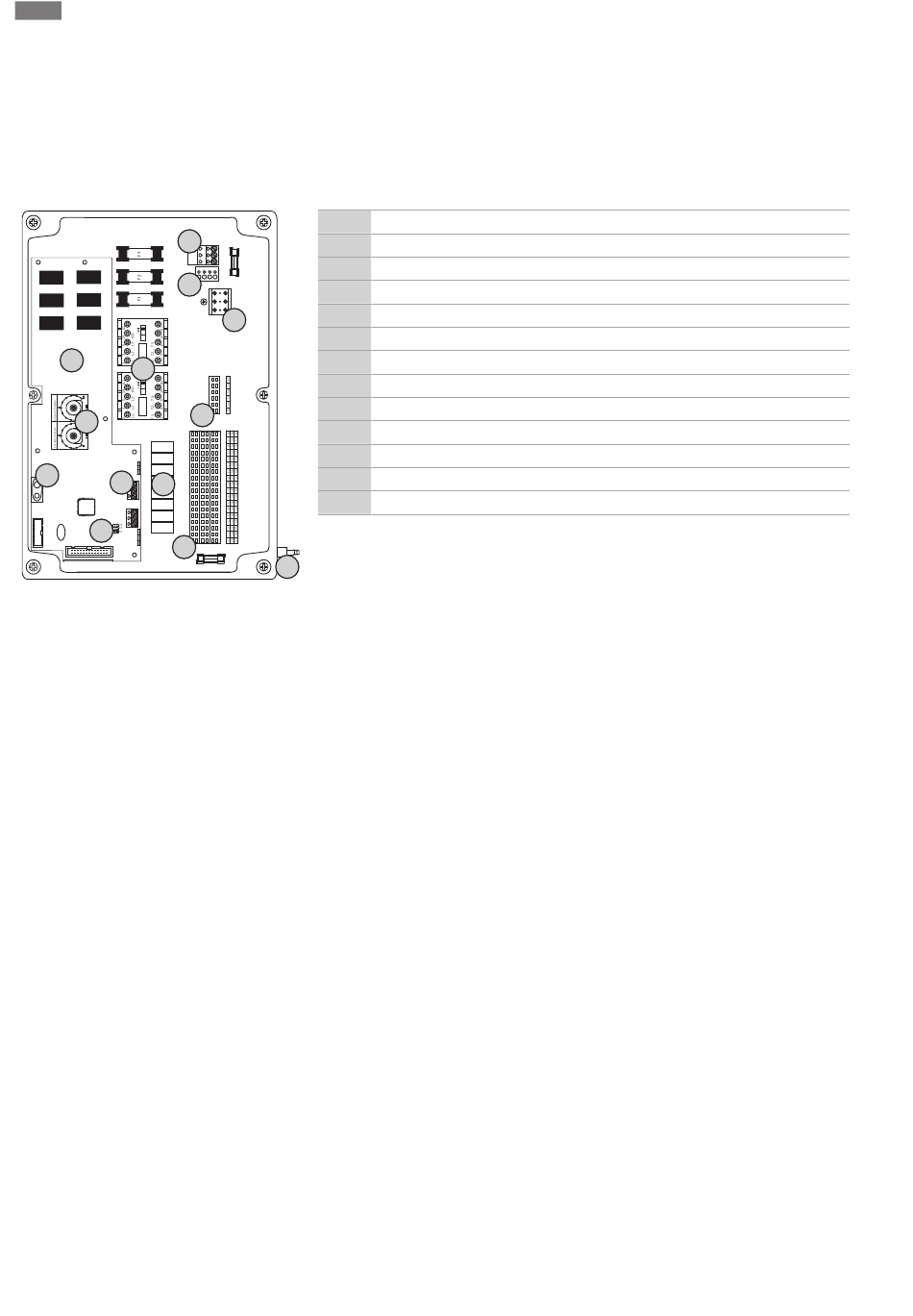

6.5.1 Übersicht der Bauteile
1
2
7
5
8
12
9
6
11
4a
Fig. 2: Control EC-L 1.../EC-L 2...
14
Aufstellung
▪ Wenn Leitungsschutzschalter verwendet werden, die Schaltcharakteristik entsprechend
der angeschlossenen Pumpe wählen.
▪ Fehlerstrom-Schutzschalter (RCD, Typ A, sinusförmiger Strom) installieren.
▪ Anschlusskabel gemäß den lokalen Richtlinien verlegen.
▪ Während des Verlegens die Anschlusskabel nicht beschädigen.
▪ Schaltgerät und alle elektrischen Verbraucher erden.
1
2
3
4a
3
4b
5
6
7
4b 8
9
10
11
12
10
Klemmleiste: Netzanschluss
Einstellung Netzspannung
Klemmleiste: Erde (PE)
Klemmleiste: Sensorik
Klemmleiste: Sensorik bei aktivem Ex-Modus
Schützkombinationen
Ausgangsrelais
Steuerplatine
Potentiometer für Motorstromüberwachung
ModBus: RS485-Schnittstelle
Druckanschluss Tauchglocke (nur Ausführung „IPS")
ModBus: Jumper für Terminierung/Polarisation
Steckplatz für 9V-Akku
