fr

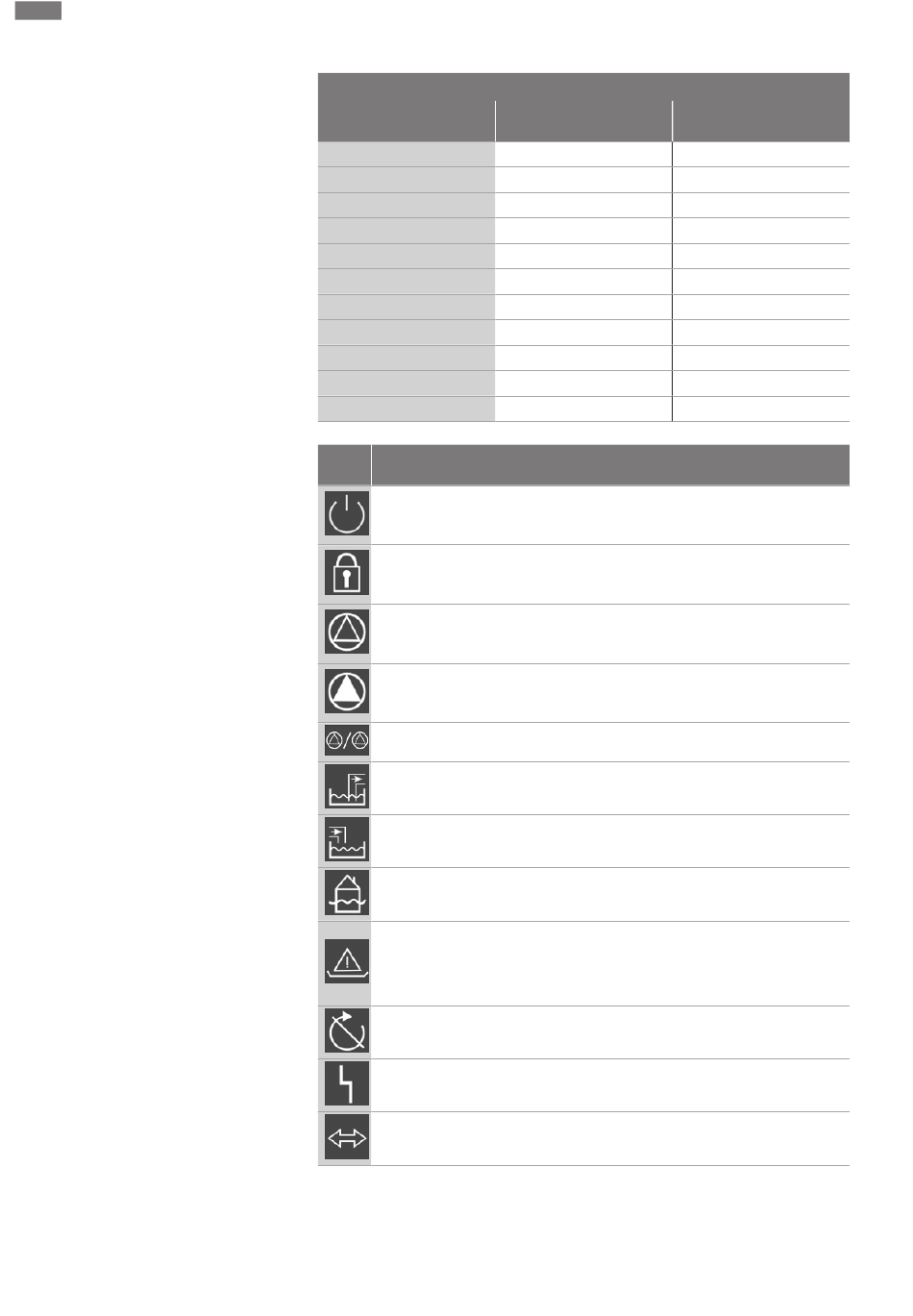

13.2 Impédances du système
13.3 Aperçu des symboles
13.4 Aperçu du schéma de raccorde-
ment
150
Annexe
3~400 V, bipolaire, démarrage direct
Puissance en kW
2,2
2,2
2,2
2,2
3,0
3,0
3,0
3,0
4,0
4,0
4,0
Sym- Description
bole
Veille :
Le symbole est allumé : le coffret de commande est activé et opérationnel.
Le symbole clignote : temporisation de la pompe 1 active
Saisie supplémentaire impossible :
1. Saisie verrouillée
2. Le menu appelé n'est qu'une indication de valeur.
Pompe opérationnelle/désactivée :
Le symbole est allumé : Pompe disponible et opérationnelle.
Le symbole clignote : La pompe est désactivée.
Pompes en fonctionnement/panne :
Le symbole est allumé : Pompe en service.
Le symbole clignote : panne sur la pompe
Une pompe a été définie comme pompe de réserve.
Mode de fonctionnement : « Vidange »
Mode de fonctionnement : « Remplissage »
Le niveau de submersion est dépassé
Mode de fonctionnement « Vidange » : le niveau de fonctionnement à sec
n'est pas atteint
Mode de fonctionnement « Remplissage » : le niveau minimum de manque
d'eau n'est pas atteint
Entrée « Extern OFF » active : toutes les pompes sont désactivées
Il y a au moins un message d'erreur actuel (non acquitté).
L'appareil communique avec un système de bus de terrain.
Impédance du système en
ohm
0,257
0,212
0,186
0,167
0,204
0,148
0,122
0,107
0,130
0,094
0,077
Commutations/h
12
18
24
30
6
12
18
24
6
12
18
WILO SE 2018-12
