Messoa NCB355 Quick Manual

3mp/5mp fixed network camera
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

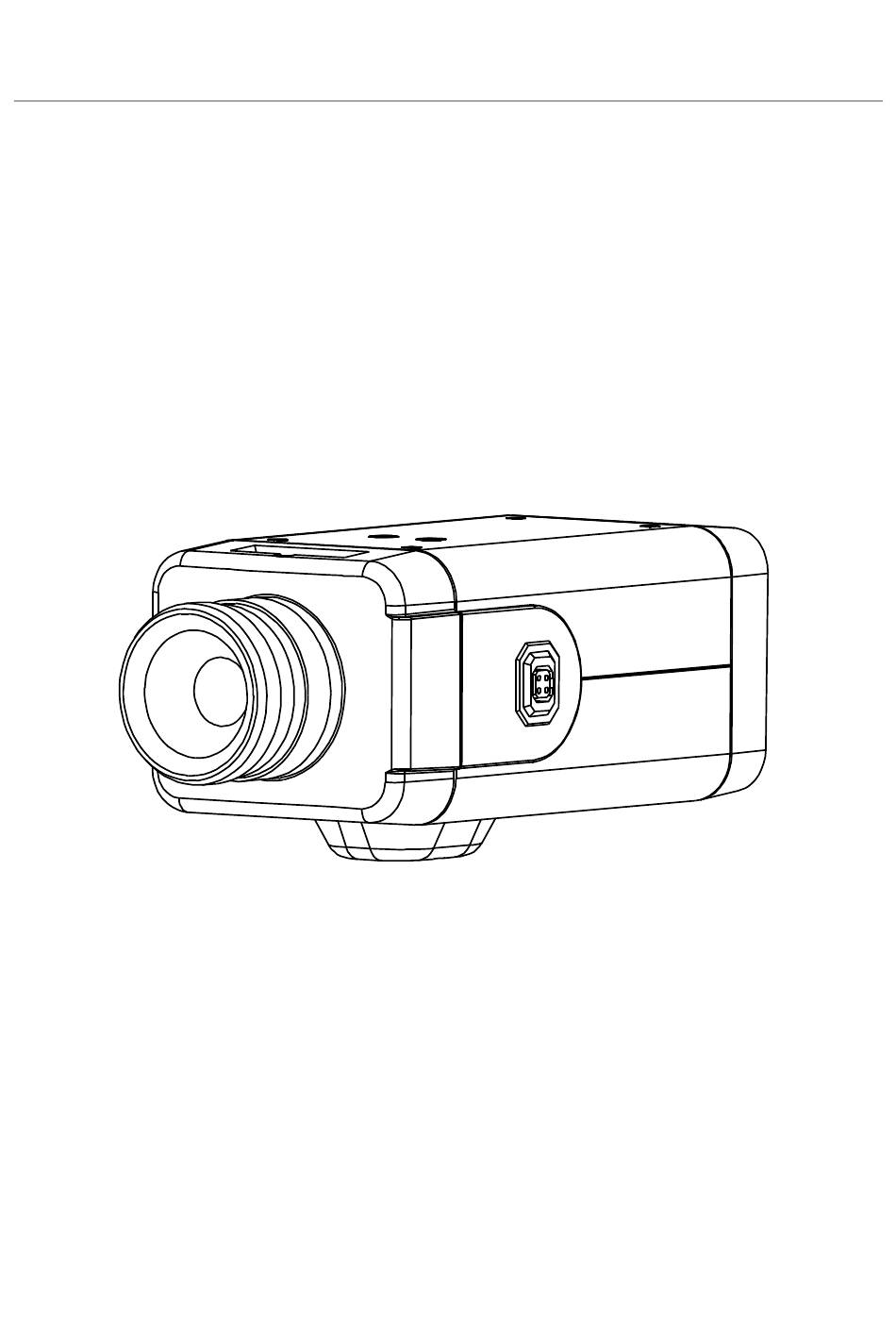

3MP/5MP Fixed Network Camera
Quick Guide
201402 355.358 A1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NCB355 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Messoa NCB355

Summary of Contents for Messoa NCB355

  • Page 1 3MP/5MP Fixed Network Camera Quick Guide 201402 355.358 A1...

  • Page 2: Table Of Contents

    Quick Start Guide Table of Content Product Overview Physical Characteristics Installation Package Content Installation 2.2.1 Connecting the Wires 2.2.2 Mounting the camera Connection Network Topology Accessing the Camera for the First Time IP Finder...
  • Page 3 Quick Start Guide WARNING  This unit operates at DC 12V/ AC 24V/ PoE.  Installation and service should be performed only by qualified and experienced technicians and comply with all local codes and rules to maintain your warranty.  To reduce the risk of fire or electric shock, do not expose the product to rain or moisture.

  • Page 4: Product Overview

    Quick Start Guide 1 Product Overview 1.1 Physical Characteristics Figure 1 - 1: Pictorial Index...
  • Page 5 Quick Start Guide Table 1 - 1: Pictorial Index Definition Index # Name Description CS Mount To connect a lens with the unit (lens sold separately) Lock Screw To lock back focus Adjustment Back Focus Adjustment To adjust focus The block contains 2 standard female threaded receptacles Mounting Block itself and is able to connect the unit with a bracket via standard thumbscrew.

  • Page 6: Installation

    Quick Start Guide 2 Installation Package Content Check everything in the packing box matches to the order form and the packing slip. In addition to this manual, items below are included in the packing box.  One unit of network Box Camera ...

  • Page 7: Mounting The Camera

    Quick Start Guide 2.2.2 Mounting the camera  Please insert the screws into the mounting block and either top or bottom holes of the unit. Securely fasten the screws to ensure the mounting block is connected with the unit tightly. Select a bracket (sold separately) which has a standard thumbscrew matching the threaded receptacles of the mounting block and tighten them.

  • Page 8: Connection

    Quick Start Guide 3 Connection Network Topology The unit, which is equipped with Ethernet RJ-45 network interface, can deliver video images and audio in real time via either Internet or Intranet. Please refer to the skeleton drawings shown below for understanding. Figure 2 - 2: Network Topology TypeⅠ...

  • Page 9: Ip Finder

    Quick Start Guide Step 3: Link Verification between PC and Camera Launch the Command Prompt by clicking the Start menu, Programs, Accessories and then Command Prompt. At the prompt window, type ping x.x.x.x, where x.x.x.x is the IP address of the camera (the default is 192.168.1.30).
  • Page 10 3MP/5MP 固定式网络摄像机 快速安装指南 201402 355.358 A1...
  • Page 11 快速安装指南 目录 产品概述 外形特征 摄像机安装 标准配备 安装 接线 2.2.1 安装摄像机 2.2.2 连接摄像机 网络布局 首次访问摄像机 IP Finder...
  • Page 12 快速安装指南 注意事项  该摄像机可使用 DC 12V/ AC 24V 电源或 PoE 供电。  请由专业技术人员安装和维修摄像机，确保符合当地规程并保证您的保修权限。  请勿将摄像机放置于雨水或潮湿的环境中，以免发生火灾或触电危险。  请使用柔软的干布清洁摄像机。如有顽固污渍，请用抹布蘸取少量中性洗涤剂清洁，然后擦干。  请勿使用苯或稀释剂，以免导致摄像机表面物质溶化或镜头雾化。  请勿将镜头长时间对准强光源（如照明器具） 。  避免在以下地点使用或存放摄像机：  极度潮湿、多尘、极热/冷的环境（运作温度超过推荐范围[-10° C ~ +50° C] ） 。  靠近强磁场或电磁辐射源。  靠近荧光灯或反光物体。  在不稳定光源下（可能引起闪烁） 。 兼容性 本设备符合以下条款规定：...

  • Page 13: 产品概述

    快速安装指南 1 产品概述 1.1 外形特征 图 1-1：图示索引...
  • Page 14 快速安装指南 表 1-1：图示索引定义 索引 # 名称 定义 连接摄像机镜头（摄像机镜头单独出售） CS接口 固定螺丝 锁定背焦调整 背焦调整 调节对焦 此固定件模块中带有2个标准内螺纹插孔，可以用准翼形螺钉 固定件 将其固定到支架上。 安装镜头时，将DC光圈控制线插入此处（带有光圈控制线的镜 自动(DC)光圈控制端口 头单独出售） 插入SDHC/SDXC 卡，存储影像资料 SD卡插槽 输出视频系信号 BNC视频接口 RJ-45 以太网接口/ PoE 插入RJ-45网线，连接网络或进行PoE供电 默认按钮 长按此键5秒，摄像机所有设置将恢复出厂默认值 复位键 重启摄像机 电源指示灯 红灯显示电源状态 通过8-pin可拆卸接线盒（已提供）连接输入/输出设备 I/O接口 DC12V/AC24V，红色端口接电源正极/白色接电源负极/灰色 电源端子 接地。使用DC12V电源时，请注意区分电源正负极 网络连接指示灯 恒亮绿灯表示网络连接正常...

  • Page 15: 摄像机安装

    快速安装指南 2 摄像机安装 标准配备 检查接收到的物品与订单和装箱单上所列的是否相符，除了此份使用手册，还应包含以下物品：  枪式网络摄像机（x1）  8-pin 报警输入/输出接线端子（x1）  CD-ROM（IP Finder/使用手册/快速安装指南） （x1）  纸质快速安装指南（x1） 如有任何部件遗失或损坏，请联系该摄像机的经销商。 安装 首次拆箱打开时，请检查摄像机及其配件外观是否有损坏。我们的包装均采用防护材料，防止运输过程中损伤 货物。 根据“2.1 标准配备”中的装箱清单检查物品，然后去掉产品外部保护膜。 2.2.1 接线  拆卸完成后，用户可以看到摄像机后面板上的 I/O 接口。  选择一种电源，将摄像机电源线接至电源插头：  DC 12V：12V(－)接直流 12V 电源负极，12V(＋)接直流 12V 电源正极，注意：使用直流电源时请注 意区分电源正负极。  AC 24V：24V (～)端口接交流 24V 电源 ...

  • Page 16: 安装摄像机

    快速安装指南 2.2.2 安装摄像机  将附带的螺丝插入固定件内螺纹插孔中，可以安装在摄像机的顶部或底部。拧紧螺丝，确保此固定件已完 全固定到摄像机机身上；然后选择一款带有标准翼形螺钉，并且可与固定件螺纹插孔匹配的支架（支架单 独出售） ，根据需要将支架安装到墙壁/天花板上，即可完成摄像机安装。 将安全线（防止摄像机坠落，不提供）一端固定到墙壁/天花板上，另一端固定到摄像机的安全线螺丝上。 机身上的安全线螺丝 安全线（防止摄像机坠落，不提供） 图 2-1：安装摄像机 提示 为防止摄像机坠落，请使用安全线（未提供）将摄像机固定到坚固处（天花板或通道） ，确保能 承受摄像机整体重量，同时请注意所选择的安全线是否能承受摄像机重量。...

  • Page 17: 连接摄像机

    快速安装指南 3 连接摄像机 网络布局 该网络摄像机带有 RJ-45 以太网接口，可通过因特网或局域网实时传输视频影像或音频数据。请参考下面的结 构图了解摄像机和网络连接方式。 图 2-2：网络布局类型Ⅰ 图 2-3：网络布局类型Ⅱ 首次访问摄像机 访问登录网络摄像机前，请根据以下步骤设置 IP 地址： 第一步：连接电脑和摄像机 初始化设置时，请先将网线一端接至摄像机的 RJ45 端口，另一端接至用户电脑的 LAN 端口。 第二步：设置用户电脑 IP 地址 摄像机的默认 IP 地址为 192.168.1.30，子网掩码为 255.255.255.0。请设置用户电脑 IP 地址，确保与摄像机连 接在同一网段中。  IP 地址：192.168.1.X，此处 X 应为 2~254 之间的任意数字，除了 30。 ...

  • Page 18: Ip Finder

    快速安装指南 第三步：检查摄像机和电脑连接状态 打开命令提示符窗口（Windows：从“开始”菜单，选择“程序”>>“附件”>>“命令提示符” ） 在命令提示符窗口中输入“ping 192.168.1.30” ，若出现“来自…的回复”提示，则表示连接成功。 第四步：通过 IE 浏览器访问摄像机 打开 IE 浏览器，在地址栏输入 IP 地址 192.168.1.30，弹出登录提示框，输入默认用户名和密码（默认用户名 和密码为 admin/1234） ，注意用户名和密码要区分大小写。 IP Finder IP Finder 可用于查找电脑所连接的局域网中的网络摄像机 。 请注意 IP Finder 只能安装在 Microsoft Windows XP, Microsoft Windows Vista, and Microsoft Windows 7 操作系统中。 双击...
