Messoa NCC800 Quick Start Manual

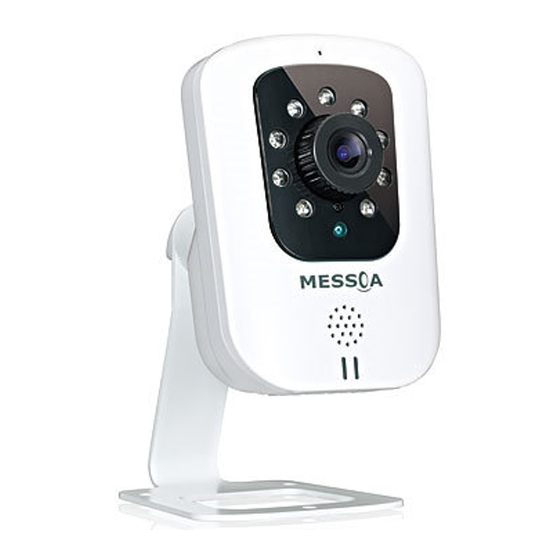

1080p cube network camera
Hide thumbs Also See for NCC800:
Table of Contents
  • Safety Instructions
  • Package Contents
  • Hardware Overview
  • Rear View
  • Installation
  • Mounting the Camera
  • Connecting the Cables
  • Adjusting the Focus
  • Initial Configuration
  • Connecting to Your Network
  • Connecting to a LAN
  • Connecting to the Internet
  • Instrucciones de Seguridad
  • Exención de Responsabilidad
  • Contenidos del Paquete
  • Presentación del Hardware
  • Vista Frontal y Lateral
  • Vista Posterior
  • Instalación
  • Conexión de Los Cables
  • Ajuste del Enfoque
  • Configuración Inicial
  • Conexión a Internet
  • Guida Rapida
  • Norme DI Sicurezza
  • Esonero DI Responsabilità
  • Contenuto Della Confezione
  • Vista Posteriore
  • Installazione
  • Montaggio Della Telecamera
  • Collegare I Cavi
  • Regolazione Della Messa a Fuoco
  • Configurazione Iniziale
  • Collegamento Alla Rete
  • Guide de Démarrage Rapide
  • Consignes de Sécurité
  • Droit D'auteur
  • Contenu de L'emballage
  • Présentation du Matériel
  • Vue Arrière
  • Montage de la Caméra
  • Connexion des Câbles
  • Réglage de la Mise Au Point
  • Configuration Initiale
  • Connexion À Votre Réseau
  • Connexion À un Réseau Local
  • Connexion À Internet
  • Краткое Руководство
  • Правила Безопасной Эксплуатации
  • Авторское Право
  • Ограничение Ответственности
  • Комплект Поставки
  • Вид Сзади
  • Монтаж Камеры
  • Подключение Кабелей
  • Начальная Настройка
  • Подключение К Локальной Сети
  • Подключение К Интернету

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

See also: User Manual
www.messoa.com
1080p Cube Network Camera
NCC800/NCC800WL
Quick Start Guide
Guia de inicio rápido
Guida rapida
Guide de démarrage rapide
Краткое руководство
クイックスタートガイド
快速安裝指南
快速安装指南
5300-00000001-21Y A1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NCC800 and is the answer not in the manual?

Questions and answers

Related Manuals for Messoa NCC800

Summary of Contents for Messoa NCC800

  • Page 1 1080p Cube Network Camera NCC800/NCC800WL Quick Start Guide Guia de inicio rápido Guida rapida Guide de démarrage rapide Краткое руководство クイックスタートガイド 快速安裝指南 快速安装指南 5300-00000001-21Y A1...

  • Page 3: Safety Instructions

    Specifications and information contained in this document are presented as accurately as possible as of the time of release, but are not guaranteed to be entirely free of error. MESSOA assumes no responsibility for errors or omissions that may appear in this document and reserves the right to change this publication at any time without obligation to notify anyone of such revisions or changes.

  • Page 4: Package Contents

    Bracket for wall/ceiling mount „ USB Wi-Fi Dongle (for NCC800WL) „ Hardware Overview Front and Side View Focus Adjustment Ring Microphone Infrared LED Camera Lens Focus Adjustment Ring Screw Speaker micro SD/SDHC Wireless LED Ethernet LED card slot NCC800/NCC800WL Quick Start Guide...

  • Page 5: Rear View

    10Base/100Base-TX device, e.g., hub, switch or router. I/O: Connect your external devices, e.g., sensor and alarms to the corresponding I/O terminal block. The pins of the I/O terminal block controls the following signals: Signal Connection Ground (electricity) in electrical circuits. NCC800/NCC800WL Quick Start Guide...
  • Page 6 Reset: Using a pointed object, hold down the reset button for about 5 seconds to restart the camera. Or hold down the reset button for longer than 5 seconds to reset the camera to the factory defaults. NCC800/NCC800WL Quick Start Guide...

  • Page 7: Installation

    To adjust the camera angle, use a torx key to loosen the two screws and loosen the knob. After adjustment is done, fasten the screws and the knob. Loosen the two screws and the and knob. NCC800/NCC800WL Quick Start Guide...

  • Page 8: Connecting The Cables

    IP Address: 192.168.1.100 • Subnet Mask: 255.255.255.0 Usning an Ethernet cable, connect the camera to the computer. The LAN port of the camera supports auto MDI/MDIX so there is no need to use a cross-over cable. NCC800/NCC800WL Quick Start Guide...

  • Page 9: Connecting To Your Network

    Connecting to a LAN If you have multiple cameras installed on your network, you can use the provided IP Finder utility to manage the cameras. For more information, refer to the User Manual on the provided CD. Router/Switch/Hub NCC800/NCC800WL Quick Start Guide...

  • Page 10: Connecting To The Internet

    Wireless AP Connecting to the Internet Router xDSL/Cable Modem To enable remote access to the cameras, you must configure your router/firewall to open port numbers. For more information, refer to the User Manual on the provided CD. NCC800/NCC800WL Quick Start Guide...
  • Page 11 Cámara de red Cube 1080p NCC800/NCC800WL Guia de inicio rápido 5300-00000001-21Y A1...

  • Page 13: Instrucciones De Seguridad

    Las especificaciones y la información contenidas en este documento se presentan con la mayor precisión posible cuando fue publicado, pero no se garantiza que no haya algún error. MESSOA no asume ninguna resposabilidad por los errores o emisiones que pudieran aparecer en este documento y se reserva el derecho de modificar el presente en cualquier momento sin la obligación de notificar a nadie dichas...

  • Page 14: Contenidos Del Paquete

    Presentación del Hardware Vista frontal y lateral Anillo del ajuste del enfoque Micrófono LED infrarrojas Lentes de la cámara Tornillo del anillo de ajuste del enfoque Altavoces Ranura de la tarjeta LED inalámbrica LED Ethernet micro SD/SDHC NCC800/NCC800WL Guia de inicio rápido...

  • Page 15: Vista Posterior

    10 Base /100 Base-TX, como un hub, conmutador o router. I/O: Se conecta sus dispositivos externos, como sensores y alarmas a los correspondientes bloques de la terminal I/O. Las clavijas del bloque de la terminal I/O controla las siguientes señales. NCC800/NCC800WL Guia de inicio rápido...
  • Page 16 ALM- Se conecta al dispositivo que responde a salida las señales de alarma. NCC800/NCC800WL utilice un transistor NMOS con la fuente conectada a TIE. Si se utiliza con un cuadro de relé, un diodo debe estar conectado en paralel con la carga para protegerla de voltajes transitorios.

  • Page 17: Instalación

    Para ajustar el ángulo de la cámara, utilice una llave Torx para aflojar los dos tornillos y aflojar la manilla. Cuando se haya hecho el ajuste, fije los tornillos y la manilla. Afloje los dos tornillos y la manilla. NCC800/NCC800WL Guia de inicio rápido...

  • Page 18: Conexión De Los Cables

    Configure la dirección IP de su ordenador a otra que la dirección IP de la cámara, como: • Dirección IP: 192.168.1.100 • Máscara de Subred: 255.255.255.0 NCC800/NCC800WL Guia de inicio rápido...
  • Page 19 Conexión a una LAN Si tiene múltiples cámaras instaladas en su red, puede usar la utilidad de encontrar IP para gestionar sus cámaras. Para obtener más información, consulte el manual del usuario suministrado en el CD. Router/Conmutador/Hub NCC800/NCC800WL Guia de inicio rápido...

  • Page 20: Conexión A Internet

    Módem xDSL/Cable Internet Para activar el acceso remoto a las cámaras, debe configurar su router / firewall para abrir los números de puerto. Para más información, consulte el manual del usuario suministrado en el CD. NCC800/NCC800WL Guia de inicio rápido...

  • Page 21: Guida Rapida

    Telecamera di rete 1080p Cube NCC800/NCC800WL Guida rapida 5300-00000001-21Y A1...

  • Page 23: Norme Di Sicurezza

    Le specifiche e le informazioni contenute nel presente documento sono accurate per quanto possibile alla data del rilascio, ma non si garantisce che siano prive di errori. MESSOA non assume alcuna responsabilità per errori o omissioni nel presente documento e si riserva il diritto di modificare la presente pubblicazione in qualsiasi momento senza alcun obbligo di informare in merito a tali revisioni o modifiche.

  • Page 24: Contenuto Della Confezione

    Dongle USB Wi-Fi (per NCC800WL) „ Panoramica hardware Vista anteriore e laterale Anello messa a fuoco Microfono LED infrarosso Obiettivo telecamera Ghiera a vite regolazione messa a fuoco Altoparlante Slot scheda LED wireless LED Ethernet micro SD/SDHC NCC800/NCC800WL Guida rapida...

  • Page 25: Vista Posteriore

    10 Base/100 Base-TX, come ad esempio un hub, uno switch o un router. I/O: Collegare i dispositivi esterni, ad esempio sensori e allarmi al relativo blocco terminali I/O. I pin del blocco terminali I/O controllano i seguenti segnali: Segnale Collegamento Massa (elettricità) nei circuiti elettrici. NCC800/NCC800WL Guida rapida...
  • Page 26 ALM-Out Per collegare dispositivi che rispondono a segnali di allarme. NCC800/NCC800WL usare un transistor NMOS con origine collegata a GND. Se viene utilizzato con un relay esterno, il diodo deve essere collegato in parallelo al carico per proteggerlo da tensioni transienti.

  • Page 27: Installazione

    Per regolare l’angolazione della telecamera, usare una chiave torx per allentare le due viti e allentare la manopola. Una volta completata la regolazione, serrare le viti e la manopola. Allentare le due viti e la manopola. NCC800/NCC800WL Guida rapida...

  • Page 28: Collegare I Cavi

    Configurare l’indirizzo IP del computer in modo che non coincida con l’indirizzo IP predefinito della telecamera, come ad esempio: • Indirizzo IP: 192.168.1.100 • Subnet Mask: 255.255.255.0 utilizzando un cavo Ethernet, collegare la telecamera al computer. NCC800/NCC800WL Guida rapida...

  • Page 29: Collegamento Alla Rete

    4. Collegamento alla rete Connessione a una LAN Se nella rete sono installate più telecamere, è possibile installare l’utilità IP Finder per gestire le telecamere. Per maggiori informazioni, consultare il Manuale Utente nel CD in dotazione. Router/Switch/Hub NCC800/NCC800WL Guida rapida...
  • Page 30 AP wireless Collegamento a Internet Router xDSL/Modem via cavo Internet Per abilitare l’accesso remoto alle telecamere, è necessario configurare il router / firewall per aprire numeri di porta. Per ulteriori informazioni, consultare il Manuale utente sul CD fornito. NCC800/NCC800WL Guida rapida...

  • Page 31: Guide De Démarrage Rapide

    Caméra réseau cubique 1080p NCC800/NCC800WL Guide de démar- rage rapide 5300-00000001-21Y A1...

  • Page 33: Consignes De Sécurité

    Droit d'auteur Aucune partie de ce document ne peut être reproduite ou transmise sous quelque forme ou par quelque moyen, électronique ou mécanique, pour n’importe quel but, sans l’autorisation expresse écrite de MESSOA. © 2012 Tous droits réservés. Avertissement Les informations et spécifications contenues dans ce document sont présentées aussi précisément que possible à...

  • Page 34: Contenu De L'emballage

    Vue de face et de côté Bague de mise au point Microphone LED infrarouge Objectif de la caméra Bague de réglage mise au point Haut-parleur fente pour carte DEL sans fil Voyant Ethernet micro SD/SDHC NCC800/NCC800WL Guide de démarrage rapide...

  • Page 35: Vue Arrière

    TX qui se trouve par exemple sur un hub, un switch ou un routeur. E/S: pour connecter vos périphériques externes comme par exemple : des capteurs et des alarmes à la borne d’E/S correspondante. Les broches du bloc terminal d’E/S permettent le contrôle des signaux suivants: NCC800/NCC800WL Guide de démarrage rapide...
  • Page 36 électriques. ALM-Out Se connecte au périphérique qui répond aux signaux d’alarme. NCC800/NCC800WL utilisation d’un transistor NMOS de source connectée à la masse. S’il est utilisé avec un relais externe, une diode doit être connectée en parallèle avec la charge de protection contre les tensions transitoires.

  • Page 37: Montage De La Caméra

    Pour régler l’angle de caméra, utiliser une clé torx pour desserrer les deux vis et desserrer le bouton. Après ajustement, serrez les vis et le bouton. Desserrez les deux vis et le bouton. NCC800/NCC800WL Guide de démarrage rapide...

  • Page 38: Connexion Des Câbles

    Configurez l’adresse IP de l’ordinateur sur une adresse IP (autre que l’adresse de la caméra IP par défaut), tels que: • Adresse IP: 192.168.1.100 • Masque de sous réseau: 255.255.255.0 En utilisant un câble Ethernet, connectez l’appareil à l’ordinateur. NCC800/NCC800WL Guide de démarrage rapide...

  • Page 39: Connexion À Votre Réseau

    Connexion à un réseau local Si vous avez plusieurs caméras installées sur votre réseau, vous pouvez utiliser l’utilitaire IP Finder pour gérer les caméras. Pour plus d’informations, reportez-vous au manuel de l’utilisateur sur le CD fourni. Routeur/Switch/Hub NCC800/NCC800WL Guide de démarrage rapide...

  • Page 40: Connexion À Internet

    Connexion à Internet Routeur xDSL/Modem câble Internet Pour activer l’accès distant aux caméras, vous devez configurer votre routeur / pare-feu pour ouvrir les ports adéquats. Pour plus d’informations, reportez-vous au manuel de l’utilisateur sur le CD fourni. NCC800/NCC800WL Guide de démarrage rapide...

  • Page 41: Краткое Руководство

    Сетевая куб-камера 1080p NCC800/NCC800WL Краткое руководство 5300-00000001-21Y A1...

  • Page 43: Правила Безопасной Эксплуатации

    представлены с максимально возможной точностью на день его публикации, нельзя гарантировать, что он совершенно не содержит ошибок. Компания MESSOA не несет ответственности за возможные ошибки в данном документе и сохраняет за собой право в любое время пересматривать и изменять данную публикацию без...

  • Page 44: Комплект Поставки

    Видеокабель (к видеовыходу BNC, 2-конт.) „ Кронштейн для потолочного/настенного монтажа „ USB-радиоадаптер Wi-Fi (для NCC800WL) „ Основные элементы устройства Вид спереди и вид сбоку Кольцо фокусировки Микрофон ИК-светодиоды Объектив камеры Винт кольца фокусировки Динамик Гнездо карты Индикатор Ethernet Индикатор MicroSD/SDHC радиосвязи NCC800/NCC800WL Краткое руководство...

  • Page 45: Вид Сзади

    радиоадаптера Wi-Fi, обеспечивающего функцию радиосвязи. Ethernet/PoE: Подключение к порту LAN стандартного устройства 10Base/100Base-TX (концентратора, коммутатора, маршрутизатора и т.д.). Клеммник В/В: Подключение внешних устройств (напр. датчиков и сигнализации) к соответствующим контактам клеммника В/В. К контактам клеммника В/В подключаются следующие сигналы: NCC800/NCC800WL Краткое руководство...
  • Page 46 Сигнал Подключение Заземление (электрическое) электрических схем. ALM-Out Подключение устройств, срабатывающих по сигналам тревоги. NCC800/NCC800WL Используется транзистор n-МОП с истоком, подключенным к линии GND. При использовании с внешним реле, параллельно нагрузке требуется подключить диод для защиты от перепадов напряжения. ALM-IN - Подключение...

  • Page 47: Монтаж Камеры

    во вставленные дюбели для прикрепления камеры к стене. Чтобы отрегулировать угол камеры, открутите два винта прилагаемой отверткой со звездовым жалом, чтобы освободить регулировочный винт. После регулировки снова затяните винты и закрепите регулировочный винт. Освободите 2 винта и винт регулировки. NCC800/NCC800WL Краткое руководство...

  • Page 48: Подключение Кабелей

    Перед подключением камеры к вашей локальной сети или к беспроводной сети требуется сначала подключить камеру к компьютеру и выполнить начальные настройки конфигурации. Задайте параметры IP-адресов компьютера, не совпадающие с заданными по умолчанию IP-адресами камеры: • IP-адрес: 192.168.1.100 • Маска подсети: 255.255.255.0 NCC800/NCC800WL Краткое руководство...

  • Page 49: Подключение К Локальной Сети

    (Сеть > WLAN). См. руководство пользователя на прилагаемом диске. 4. Подключение к сети Подключение к локальной сети Если в сети установлено несколько камер, используйте для управления камерами прилагаемую утилиту IP Finder. См. руководство пользователя на прилагаемом диске. Маршрутизатор/коммутатор/ концентратор NCC800/NCC800WL Краткое руководство...

  • Page 50: Подключение К Интернету

    радиосвязи (так как сети LAN и WLAN одновременно камерой не поддерживаются). Радиоточка доступа Подключение к Интернету Маршрутизатор xDSL/кабельный модем Интернет Для удаленного доступа к камерам требуется настроить номера портов для маршрутизатора и брандмауэра. См. руководство пользователя на прилагаемом диске. NCC800/NCC800WL Краткое руководство...
  • Page 51 1080pキューブネットワークカメラ NCC800/NCC800WL クイックスタートガイド 5300-00000001-21Y A1...
  • Page 53 安全上のご注意 „ 当カメラは屋内で使用する仕様です。当カメラを屋外に設置しないでくださ い。 „ カメラに電力を供給する前に、供給電圧がカメラの消費電力仕様に適合する ことをご確認ください。誤った電圧はカメラに損傷を与える危険がありま す。 „ カメラは、水や湿気、高温、直射日光および寒冷から保護する必要がありま す。 „ 設置は、資格あるサービスマンによって行われ、地元の法令に準拠する必要 があります。 „ 雷雨や長時間不使用の場合は、カメラの電源を外してください。 版権 MESSOAの書面による許可のない限り、当文書のいかなる部分も、電気的、機械 的、その他いかなる方法でも目的の如何を問わず、複製や転送は行えません。 © 2012版権所有。 免責事項 当文書に記載される仕様および情報は発行時に正確を期して準備されましたが、 誤りがないことを保証するものではありません。MESSOAは当文書における誤り や欠落に関する責任は負いかねます。また当文書をいかなる時でも予告なしに変 更する権利を留保いたします。 NCC800/NCC800WL クイックスタートガイド...
  • Page 54 1. 紹介 パッケージ内容 1080pキューブネットワークカメラ „ CD-ROM (ユーザーマニュアルおよびIP Finderユーティリティ) „ „ クイックスタートガイド 電源(DC 12 V電源アダプタ) „ „ ビデオケーブル(2ピン-BNCビデオ出力) „ 壁/天井取り付け用ブラケット USB Wi-Fiドングル(NCC800WL用) „ ハードウェア概要 正面および側面図 焦点調節リング マイクロホン 赤外線LED カメラレンズ 焦点調節リングネジ スピーカー micro SD/SDHCカー ワイヤレスLED イーサネットLED ドスロット NCC800/NCC800WL クイックスタートガイド...
  • Page 55 背面図  Reset     4 3 2 1   DC 12V   電源LED：電源が接続されるとLEDランプが点灯します。 ビデオ：設置中に焦点調節を行う場合は、付属のビデオケーブルをこのポー トに接続します。 USBドングル： オプションでワイヤレス機能用にUSB Wi-Fiドングルを接続 します。 イーサネット/PoE： ハブ、スイッチ、ルーター等の標準10 Base/100 Base-TX 装置のLANポートに接続します。 I/O：センサーやアラームなどの外部装置は、対応するI/Oターミナルブロ ックに接続します。I/Oターミナルブロックのピンは以下の信号を制御しま す。 ピン 信号 接続 電気回路においての接地です。 NCC800/NCC800WL クイックスタートガイド...
  • Page 56 ALM-Out ア ラ ー ム 信 号 に 反 応 す る 装 置 に 接 続 し ま す 。 NCC800/NCC800WL GNDに接続するソースには NMOSトランジスターを使用します。外部リレーを 使用する場合は、サージ電圧から保護するためにダ イオードを並列接続する必要があります。 ALM-IN - アラーム信号を発信する装置に接続します。有効に するには、外部電源の負極側(0 V)を接続します。 ALM-IN + ア ラ ー ム 信 号 を 発 信 す る 装 置 に 接 続 し ま す 。...
  • Page 57 2. 設置方法 2.1 カメラの設置 希望する場所にドリルで3箇所穴を開け、付属のアンカーを穴に入れます。 付属のネジをアンカーに入れてカメラを壁に固定します。 カメラ角度の調節には、トルクスキーを遣ってネジ2本を緩めてノブを緩め ます。調節が済んだらネジとノブを締めます。 ネジ2本とノブを緩めます。 NCC800/NCC800WL クイックスタートガイド...
  • Page 58 2.2 ケーブルの接続 オプションでアラーム入力/出力装置をカメラに接続します。 オプションでスピーカーとマイクロホンをカメラに接続します。 以下のオプションの一つで、カメラを電源に接続します。 • DC 12 V： 付属の電源アダプタを接続します。 • PoE：イーサネットケーブルで、LANポートからPoE対応ネットワーク装 置に接続します。電力はイーサネットケーブル経由で供給されます。 設置の最中に焦点と絞りを調節したいする場合、オプションでビデオモニタ ーを接続することもできします。 NCC800WLには、ワイヤレス機能用にUSB Wi-FiドングルをUSBポートに接 続します。 2.3 焦点の調節 まず焦点調節リングネジを緩めてから、リングを回して焦点を調節します。調節 が済んでからネジを締めます。 3. 初期設定 カメラをご使用のネットワークのインフラまたはワイヤレスネットワークに接続 する前に、カメラをコンピュータに接続して初期設定を行う必要があります。 以下のように、コンピュータのIPアドレスをカメラのデフォルトIPアドレス 以外の一つに設定します： • IPアドレス：192.168.1.100 • サブネットマスク：255.255.255.0 イーサネットケーブルで、カメラをコンピュータに接続します。 カメラのLANポートは自動MDI/MDIX対応なので、クロスオーバーケーブル の使用は不要です。 PCからウェブブラウザを起動させ、URL欄にカメラのIPアドレスを入力し ます： NCC800/NCC800WL クイックスタートガイド...
  • Page 59 ログインが促されたら、ユーザー名：adminおよびパスワード：1234を入力 してログインします。ユーザー名およびパスワードは大文字小文字の区別が ある点にご注意ください。 必要に応じて設定を行います。カメラをワイヤレスネットワークに接続する 場合、カメラのUSBコネクタにWi-Fiドングルが接続されていることをご確 認ください。それからネットワーク > WLANの下で必要な設定を行います。 詳しくは、付属のCDに収録されているユーザーマニュアルをご参照くださ い。 4. ネットワークへの接続 LANへの接続 複数のカメラが設置されている場合、付属のIP Finderユーティリティによってカ メラの管理が行えます。詳しくは、付属のCDに収録されているユーザーマニュ アルをご参照ください。 ルーター/スイッチ/ハブ NCC800/NCC800WL クイックスタートガイド...
  • Page 60 WLANへの接続(NCC800WL用) WLAN設定が完了した後、ワイヤレス機能を使用するにはカメラからイーサネッ トケーブルを外す必要があります (カメラはLANとWLANを同時にはサポートし ないので)。 ワイヤレスAP インターネットへの接続 ルーター xDSL/ケーブル モデム インターネット カメラへのリモートアクセスを有効にするには、ルーター/ファイアウォールを 設定してポート番号を開く必要があります。詳しくは、付属のCDに収録されて いるユーザーマニュアルをご参照ください。 NCC800/NCC800WL クイックスタートガイド...
  • Page 61 1080p方形網路攝影機 NCC800/NCC800WL 快速安裝指南 5300-00000001-21Y A1...
  • Page 63 安全訊息 „ 本攝影機僅限室內使用，請勿安裝於戶外。 „ 使用本攝影機前，請確定使用電源符合要求，使用不適合的電源可能損壞攝影 機。 „ 請勿將攝影機置放於水源或溼潮處，並應避免陽光直射。 „ 需由專業人員進行安裝，且應符合區域規範。 „ 雷擊時或長期不使用本攝影機時，請拔除攝影機電源，以免損壞攝影機。 版權聲明 未經MESSOA的明确書面許可，不得以任何目的、任何形式部份或全面複製或轉 送本文件。 © 2012版權所有 免責聲明 本文件發佈時，已儘可能保持其中規格及其他訊息的正確性，但不保證完全正確無 誤。若有錯誤或缺失，MESSOA不承擔任何責任，并保留所有更改的權利，如有 修正或更改，恕不另行通知。 NCC800/NCC800WL 快速安裝指南...
  • Page 64 1.產品簡介 包裝內容 1080p方形網路攝影機 „ CD-ROM（使用手用及IP Finder） „ „ 快速安裝指南 „ 電源供應器（DC12V） „ 視訊線（2-Pin轉BNC視訊輸出） „ 壁掛/吊掛支架 USB Wi-Fi Dongle（限NCC800WL） „ 硬體概述 前視及側視圖 焦距調整環 麥克風 紅外線燈 攝影機鏡頭 焦距調整環螺絲 视喇叭 microSD/SDHC卡插槽 有線網路指示燈 無線網路指示燈 NCC800/NCC800WL 快速安裝指南...
  • Page 65 後視圖视视  Reset      4 3 2 1  DC 12V   電源指示燈：電源接通後亮燈。 視訊連接頭：若需於安裝過程調整焦距，請使用隨附的視訊連接器連接至此連 接頭。 USB Dongle插孔：請將USB Wi-Fi视Dongle (限NCC800WL) 插入USB插 孔，以便使用無線網路功能。 乙太網路/PoE：連接至接至標準10Base/100Base-TX網路裝置（如集線 器，交換機或路由器）的LAN網路插孔。 I/O連接頭：連接外部裝置（如感應器、警報器）至對應的I/O接線座。I/O 接線座的信號說明如下： 信號 連接 GND（接地） 在電路中接地 NCC800/NCC800WL 快速安裝指南...
  • Page 66 ALM-Out 連接可回應警報信號的設備。 (警報輸出) NCC800/NCC800WL使用source端接地的 NMOS電阻，若使用外部繼電器，則需在負載兩 端並聯二極體，以防止暫態電壓。 ALM-IN - 連接可觸發警報信號的設備。 (警報輸入負極) 連接外部電源的負極 (0 V)，以觸發警報。 ALM-IN + 連接可觸發警報信號的設備。 (警報輸入正極) 連接外部電源的正極（3.3~5V），以觸發警 報。 DC12V：連接DC 12V 電源供應器，若使用PoE供電，則不需使用此連接 頭。 音訊輸入：連接外部麥克風。 视 音訊輸出：連接外部喇叭。 重設：使用細長工具插入，按此按鍵少於5秒後鬆開可重啟攝影機，按住長於 5秒則可回復出廠預設值。 NCC800/NCC800WL 快速安裝指南...
  • Page 67 2. 安裝攝影機 2.1 安裝攝影機 在安裝位置鑽出3個孔，插入附件的壁虎，然後將螺絲插入壁虎中，將攝影機 固定於牆壁上。 使用L型梅花扳手鬆開兩顆螺絲及旋鈕，以便調整攝影機角度，完成後請將螺 絲及旋鈕鎖緊视。 鬆開螺絲和旋鈕视 NCC800/NCC800WL 快速安裝指南...
  • Page 68 2.2 連接線材及其他 依需要將警報輸入/輸出裝置連接到攝影機。 依需要將麥克風及喇叭連接到攝影機。 使用下列其中一種方式連接攝影機電源： • DC12V：連接至隨附的電源供應器 • PoE：使用乙太網路線，將PoE連接頭連接到支援PoE供電的LAN連接 孔，即可透過乙太網路線供電。 如果您想要在安裝時調整焦距，可將攝影機的視訊接孔連接到顯示器。 僅限NCC800WL：請將USB Wi-Fi视Dongle連接至攝影機USB插槽，以使用 其無線功能。 2.3 調整攝影機焦距 先鬆開焦距調整環的螺絲，然後轉動調整環，以調整焦距，完成後請鎖緊螺絲。 3. 起始設定 在將攝影機連接到您的網路環境（包括無線網路）前，請先將攝影機連接到電腦， 進行起始設定。 請先設定電腦端的IP位址，此位址須不同於攝影機預設的IP位址，例如可設 為： • IP位址：192.168.1.100 • 子網遮罩：255.255.255.0 使用網路線將攝影機連接到電腦。本攝影機的LAN插孔支援MDI/MDIX，因 此直接對接時不需使用跳線视。 在電腦端開啟瀏覽器，並在網址列輸入攝影機的IP地址： http://192.168.1.30 當畫面出現登入提示時，請輸入預設的用戶名admin及密碼1234视。注意用 戶名及密碼大小寫有別。 NCC800/NCC800WL 快速安裝指南...
  • Page 69 根據需要進行攝影機的設定，若需使用無線網路功能，請確定先將Wi-Fi Dongle連接到攝影機的USB接孔，然後點選Network > WLAN，進行無 線網路的設定视，更多資訊請參考隨附CD中的使用手冊。 4. 連接攝影機至網路 連接區域網路 若您的網路中裝有多台攝影機，可使用隨附的IP Finder工具管理攝影機。更多資 訊請參考隨附CD中的使用手冊。 路由器/交換器/集線器 NCC800/NCC800WL 快速安裝指南...
  • Page 70 連接無線區域網路（NCC800WL） 無線網路(WLAN) 設定完成後，請將原來連接到攝影機上的網路線拔掉，您才能使 用無線網路功能（本攝影機像不同時支援有線及無線網路功能） 無線網路AP 連接網際網路 路由器 xDSL/cable modem 若要從網際網路遠端存取攝影機，您的路由器/防火牆需開啟對應的連接埠，更多 資訊請參考隨附CD中的使用手冊视。 NCC800/NCC800WL 快速安裝指南...
  • Page 71 1080p 方形网络摄像机 NCC800/NCC800WL 快速安装指南 5300-00000001-21Y A1...
  • Page 73 安全信息 该摄像机适用于室内，请勿将其安装于室外。 „ 开启摄像机前，请确保所用电源符合要求。使用不适当的电源可能会损坏摄像 „ 机。 请勿将摄像机存放在靠近水源或潮湿、过热、阳光直射和很冷的地方。 „ 请由专业人士安装摄像机，并确保符合当地规程。 „ 在雷电期间或长时间不使用时请拔除摄像机电源线，以免损坏摄像机。 „ 版权 未经 MESSOA 的明确书面许可，不得以任何目的、任何形式部份或全面复制或传 送此文件。 © 2012 版权所有 免责声明 在发布此文件时我们已尽可能保证其中技术参数及其他信息的准确性，但不保证完 全准确。若有错误或遗漏，MESSOA 不承担任何责任，并保留所有权利，内容如 有修正或改变，恕不另行通知。 快速安装指南 NCC800/NCC800WL...
  • Page 74 1080p 方形网络摄像机 „ CD-ROM（使用手册和 IP Finder） „ 快速安装指南 „ 电源（DC12V 电源适配器） „ 视频线（2-Pin 视频输出线） „ 壁装 / 吊装支架 „ USB Wi-Fi 电子狗（用于 NCC800WL） „ 硬件概述 前面和侧面 焦距调节环 麦克风 红外灯 摄像机镜头 焦距调节环螺丝 扬声器 微型 SD/ SDHC 卡槽 无线网指示灯 以太网指示灯 快速安装指南 NCC800/NCC800WL...
  • Page 75 电源指示灯： 电源接通后该指示灯点亮。 视频端口 ：安装过程中调节焦距和光圈时，用附带的视频线缆将此端口连接到 监视器上。 USB 电子狗： 选择性的连接到一个 USB Wi-Fi 电子狗，以便使用其无线功能。 以太网 /PoE： 连接至标准 10Base/100Base-TX 设备（如集线器，交换机或 路由器）的 LAN 端口。 I/O 端口： 连接外部设备（如传感器、报警器）至 I/O 端子台相应的接线端子。 I/O 端子台引脚控制的对应信号如下： 引脚 信号 连接 GND（接地线） 在电路中接地。 接可响应报警信号的设备。 ALM-Out （报警输出线） NCC800/NCC800WLN 使用一端接地的 NMOS 晶体管，若使用外部继电器，则需在负载两端并 联一个二极管，用于防止瞬态电压。 快速安装指南 NCC800/NCC800WL...
  • Page 76 接触发报警信号的设备。 ALM-IN - （报警输入线 - 极） 接外部电源的负极，触发警报。 接触发报警信号的设备。 ALM-IN + （报警输入线 + 极） 接外部电源的正极（3.3~5V），触发警报。 DC12V： 接电源适配器，若使用以太网供电，则不需使用此端口。 音频输入： 接外部麦克风。 音频输出： 接扬声器。 复位： 用适当的工具长按此键 5s 复位摄像机，超过 5s 则恢复出厂设置。 快速安装指南 NCC800/NCC800WL...
  • Page 77 2. 安装 2.1 安装摄像机 在安装位置钻取 3 个安装孔，插入附带的壁虎，然后将螺丝拧入壁虎中，将摄 像机固定在墙壁上。 使用梅花起子拧松两个螺丝并松开旋钮，调节摄像机视角，调节完成后拧紧螺 丝和旋钮。 松开两个螺丝和旋钮 快速安装指南 NCC800/NCC800WL...
  • Page 78 对于 NCC800WL，连接 USB Wi-Fi 电子狗至摄像机的 USB 端口，以使用其 无线功能。 2.3 调节摄像机焦距 首先松开焦距调节环螺丝，然后调节调节环，调节摄像机焦距，调节完成后拧紧螺 丝。 3. 初始化设置 在摄像机连接到网络基础设施或无线网络前，建议用户先将摄像机连接到电脑，进 行初始配置。 设置电脑的 IP 地址，此地址不同于摄像机的默认 IP 地址，比如： • IP 地址：192.168.1.100 • 子网掩码：255.255.255.0 用网线将摄像机接连到电脑。由于摄像机的 LAN 端口支持自动 MDI/MDIX， 因此无需再使用一条交叉缆线。 在电脑上下载一个网络浏览器并在网址栏键入摄像机的 IP 地址： http://192.168.1.30 当电脑界面出现登陆提示框时，在相应框内输入默认用户名：admin 和密码： 1234 登陆。注意区分用户名称与密码大小写。 快速安装指南 NCC800/NCC800WL...
  • Page 79 根据需要对摄像机进行设置，若要将摄像机连接到一个无线网络，请确保 Wi-Fi 电子狗已连接到摄像机的 USB 端口；然后根据需要依次点击 Network > WLAN，设置此无线网络，更多信息可参阅随机附送 CD 里面的用户手册。 4. 连接摄像机至用户网络 连接网络 LAN 若用户网络中连接有多台摄像机，可使用附带的 IP Finder 工具管理摄像机。更多 信息可参阅随机附送 CD 里面的用户手册。 路由器 / 交换机 / 集线器 快速安装指南 NCC800/NCC800WL...
  • Page 80 连接无线网络 WLAN（对于 NCC800WL） WLAN 配置完成后，从摄像机上拔掉以太网线缆，使用其无线功能（因为摄像机不 能同时支持 LAN 和 WLAN 功能） 无线接入点 连接因特网 路由器 xDSL/ 电缆调 制解调器 若要远程控制摄像机，用户需将路由器 / 防火墙设置为开放端口，更多信息可参阅 随机附送 CD 里面的用户手册。 快速安装指南 NCC800/NCC800WL...
