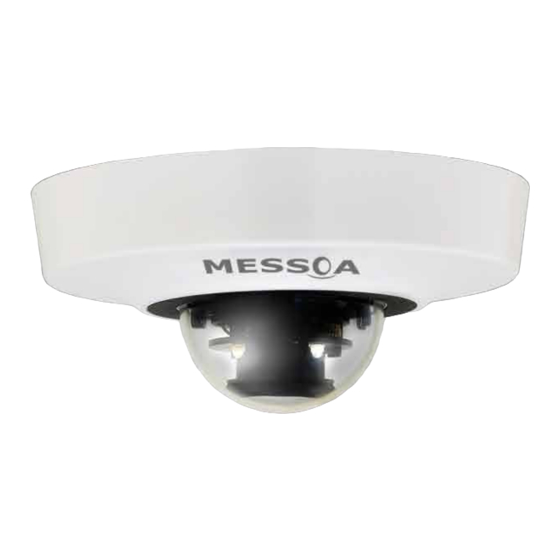

Messoa NID318 Quick Start Manual

Indoor ir dome network camera
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Indoor IR Dome Network Camera
NID318
UFD706
Quick Start
Guide
201505 318 706 A1

Advertisement

loading
Need help?

Need help?

Do you have a question about the NID318 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Messoa NID318

Summary of Contents for Messoa NID318

  • Page 1 Indoor IR Dome Network Camera NID318 UFD706 Quick Start Guide 201505 318 706 A1...

  • Page 2: Fcc Compliance Statement

    English WARNING ● This unit operates at PoE (IEEE 802.3af Class 0). ● Installation and service should be performed only by qualified and experienced technicians and comply with all local codes and rules to maintain your warranty. ● To reduce the risk of fire or electric shock, do not expose the product to rain or moisture. ●...

  • Page 3: Product Overview

    English Product Overview Physical Characteristics Figure 1 - 1: Physical dimension Table 1 - 1: Pictorial Index Definition Index Name Camera Body Bottom Conduit Hole with Plug Top Cover Latch buttons x 2 Side Conduit Hole with Plug Figure 1 - 2: Pictorial Index...
  • Page 4 English Figure 1 - 3: I/O Connector Index Name Description Micro SD card slot To insert a micro SDHC/SDXC card into this slot for recording and storage Reset button Press the button to reboot the camera. Press the button for 5 seconds to restore the camera back to the factory default Default button setting.

  • Page 5: Installation

    English Installation Package Content Check everything in the packing box matches to the order form and the packing slip. In addition to this manual, items below are included in the packing box. ● One Network IR dome camera ● One printed quick installation guide ●...
  • Page 6 English 2.2.3 Connecting the wires After disassembling, the PoE RJ-45 Ethernet port is visible on the camera body for user to connect Ethernet cable for both powering and network connectivity purposes. The camera, equipped with side and bottom conduit holes, can be passed through network cable in different ways to fit varied applications.
  • Page 7 English Step 3. Assembling the camera Install the top cover upward to assemble the camera completely. The camera is thus stably fixed on the surface. Figure 2 - 6: Assembling and Completing Camera Mounting 2.2.5 Adjusting the camera position The unit has three axes for adjusting field of view on different applications. While screening live view on your monitor, adjust the position by procedures below simultaneously for desired focusing position.
  • Page 8 English Connection Network Topology The camera, which is equipped with Ethernet RJ-45 network interface, can deliver video images in real time via either Internet or Intranet. Please refer to the skeleton drawings shown below for understanding. Figure 3 - 1: Network Topology System Requirements Below table lists the minimum requirement to implement and operate the unit.
  • Page 9 English 3.3.2 Connecting from a computer & Viewing Preparation Connecting from a computer Make sure the unit and your computer are in the same subnet. Check whether if the networking available between the unit and the computer by executing ping the default IP address. To do this, simply start a command prompt (Windows: from the Start Menu, select Program.
  • Page 10 English ● Scroll down to the ActiveX controls and plug-ins radio buttons and set as follows: 【Download signed ActiveX controls】→ Prompt (recommended) 【Download unsigned ActiveX controls】→ Prompt 【Initialize and script ActiveX not marked as safe for scripting】→ Prompt Figure 3 - 4: Security Settings 2/4 【Automatic prompting for ActiveX controls】→...
  • Page 11 IP Finder works only in Microsoft Windows XP, Microsoft Windows Vista, and Microsoft Windows 7 or above. Steps to get the utility program running are listed below. Download IP Finder from MESSOA Website to the computer. Double click on IPFinder.exe in computer’s IP Finder folder, and the IP Finder window should pop out.
  • Page 12 简体中文 注意事项 该摄像机使用PoE供电。 ● 请由专业技术人员安装和维修摄像机，确保符合当地规程并保证您的保修权限。 ● 请勿将摄像机放置于雨水或潮湿的环境中，以免发生火灾或触电危险。 ● 请使用柔软的干布清洁摄像机。如有顽固污渍，请用抹布蘸取少量中性洗涤剂清洁，然后擦干。 ● 请勿使用苯或稀释剂，以免导致摄像机表面物质溶化或镜头雾化。 ● ● 请勿将镜头长时间对准强光源（如照明器具）。 ● 避免在以下地点使用或存放摄像机： 极度潮湿、多尘、极热/冷的环境（建议运作温度范围[-10°C ~ +50°C] ）。 » 靠近强磁场或电磁辐射源。 » 靠近荧光灯或反光物体。 » 在不稳定光源下（可能引起闪烁）。 » 废弃电子电气设备指令 废弃后请正确处理此物 ( 本指令案在不违背欧盟和其他欧洲国家废物分类管理的特殊法规的前 提下适用 )。摄像机废弃后，应按照当地“电子电气废弃物”规章制度进行处理。 CC 章程声明 用户须知：该摄像机经测试符合 B 级数字设备标准，符合 FCC 章程 15 部分的规定。操作本设备必须遵循以下两个条件： （1） 不对周围环境产生有害干扰。（2）该设备须接受任何收到的外部干扰，包括可能影响该设备正常工作的干扰。这些限制标...
  • Page 13 简体中文 产品概述 外形特征 图 1-1：外形尺寸 表 1-1：图示索引定义 索引 定义 摄像机机身 底部出线孔，带孔塞 上盖 锁扣按钮 x 2 侧面出线孔，带孔塞 图 1-2：图示索引...
  • Page 14 简体中文 图 1-3：I/O 接口 索引 名称 定义 SD 卡槽 插入 SDHC/SDXC 卡，存储影像文件。 复位按钮 按下此按钮重启摄像机。 默认按钮 长按此按钮 5 秒，摄像机所有设置恢复出厂默认值。 插入 RJ-45 网线，连接网络或进行 PoE 供电 连接启动后，橘黄色 LED 灯点亮。摄像机和互联网之间 橘黄色 LED RJ-45 网络接口 / 进行数据传输 / 接收时，橘黄色 LED 灯闪烁。 PoE 接口 绿色 LED 灯恒亮表示连接带宽为 100Mbit/s。 绿色...
  • Page 15 简体中文 摄像机安装 标准配备 检查接收到的物品与订单和装箱单上所列的是否相符，除了此份使用手册，还应包含以下物品： ● 红外半球摄像机（x1） ● 纸质档快速安装指南（x1） ● 定位贴（x1） ● 塑胶壁虎（x2） ● 螺丝（x2） 如有任何部件遗失或损坏，请联系该摄像机的经销商。 安装 安装前，请准备相关工具： ● 钻孔机 ● 螺丝刀 剪线钳 ● 2.2.1 检查外观 首次拆箱打开时，请检查摄像机及其配件外观是否有损坏。我们的包装均采用防护材料，防止运输过程中损伤货物。 根据“2.1 标准配备”中的装箱清单检查物品，然后去掉产品外部保护膜。 2.2.2 拆卸摄像机 请参考下列步骤顺序拆卸摄像机： 用力按住上盖左右两侧锁扣按钮。 轻轻向下拉，从摄像机机身上取下上盖。 左侧锁扣按钮 左侧锁扣按钮 图 2-1：拆卸摄像机...
  • Page 16 简体中文 2.2.3 接线 取下摄像机上盖后可看到摄像机机身上的 RJ-45 网络接口，插入网线连接网络或进行 PoE 供电。摄像机底部和侧面都 有一个出线孔，连接网线时用户可根据需要选择其中一个出线孔。请参考下图和说明了解更多细节内容。 ● 侧面出线孔接线：取下侧面出线孔孔塞，然后将网线穿过此出线孔。同时插入底部出线孔孔塞，密封出线孔，防止灰尘 渗透进入摄像机。 ● 底部出线孔接线：取下底部出线孔孔塞，然后将网线穿过此出线孔。同时插入侧面出线孔孔塞，密封出线孔，防止灰尘 渗透进入摄像机。 图 2-2：侧面出线孔接线 图 2-3：底部出线孔接线 2.2.4 安装摄像机 第一步：安装准备 将定位贴粘贴到墙壁 / 天花板上的指定安装位置，根据定位贴上孔洞位置钻 2 个孔（2-Ø4.5 Holes），插入塑胶壁虎。 如选择底部出线孔接线，需要再根据定位贴上 CABLE Hole 钻一个出线孔（选择侧面出线孔接线时则不需要钻此安装 孔）。 图 2-4：定位贴 第二步：安装机身 摄像机机身放置到预先确定好的安装位置，将 2 颗螺丝拧入塑胶壁虎中，确保摄像机机身固定到指定安装位置。 图 2-5：安装机身...
  • Page 17 简体中文 第三步：安装上盖 将上盖安装到摄像机机身上，完成整个摄像机安装步骤。 图 2-6：安装上盖，完成安装步骤 2.2.5 调节摄像机位置 该摄像机支持 3 轴旋转。用户观看监控画面时，可按下列步骤调整摄像机位置： 平移调节 (A) ● 旋转镜头底座直到获得满意的视角，注意摄像机机身底部出线孔，请勿旋转超过此位置。 ● 水平旋转 (B) 旋转镜头上的 3D 零件，请勿旋转超过极限位置，以免导致内部电缆扭断裂或损坏。 倾斜调节 (C) ● 请在指定范围内调节倾斜角度 (35° - 90° ) ，获取满意的拍摄视角。 图 2-7：调节摄像机位置 三轴位置调节极限： 平移调节范围：±177° 注意 水平旋转范围：±177° 倾斜调节范围：35° ~90°...
  • Page 18 简体中文 连接摄像机 网络布局 该网络摄像机带有 RJ-45 以太网接口，可通过互联网或局域网实时传输视频影像或音频数据。请参考下面的结构图了 解摄像机和网络连接方式。 图 3-1：网络布局 系统需求 下列表格列出了安装和操作此摄像机的最低系统需求，不建议使用低于以下要求的硬件或软件。 表 3-1：系统需求 系统硬件 Intel Pentium 4 2.4GHz 或其他同等 CPU 1 GB 或更大容量 显示 NVIDIA GeForce 6 Series 或 ATI Mobility Radeon 9500 系统软件 操作系统 Microsoft Windows XP, Windows Vista, Windows 7 或更高版本 浏览器...
  • Page 19 简体中文 3.3.2 连接电脑 & 影像查看准备 连接电脑 摄像机和电脑需连接在同一网段中。 在命令提示符中ping摄像机的IP地址。检查摄像机是否已连接至电脑，首先，打开命令提示符窗口（Windows：从 “开始”菜单，选择“程序”>>“附件”>>“命令提示符”，点击“确定”），输入“ping 192.168.1.30”，若出现 “来自…的回复”提示，则表示连接成功。 打开IE浏览器，在地址栏输入IP地址192.168.1.30，跳出登录提示框，输入默认用户名admin和密码1234。 阅读使用手册了解更多管理员设置信息。 图 3-2：登录窗口 影像查看准备 用户可以使用多种浏览器登录访问摄像机，查看摄像机中的影像。请根据以下步骤进行相关设置： 启用Cookies 打开IE浏览器，点击工具栏中的工具>>Internet选项。 ● 点击隐私标签，移动设置滑块至低或接受所有Cookies。 ● ● 点击确定，保存设置。 使用代理服务器时，点击浏览器工具菜单中的Internet选项>>连接>>局域网设置，然后勾选“为LAN使用代理服务 器”，并设置代理服务器。 设置Internet属性中的安全选项： ● 点击浏览器工具菜单中的Internet选项。 ● 点击安全标签。 ● 如果摄像机在Intranet中，点击本地Intranet图标 ● 如果摄像机不在Intranet中，点击Internet图标 然后点击自定义级别，打开“安全设置-Internet区域”页面。 ● 图 3-3：安全设置 1/4...
  • Page 20 简体中文 下拉滚动条至ActiveX控件和插件，并进行如下设置： ● 【ActiveX控件自动提示】→ 启用 【对标记为可安全执行脚本的ActiveX空间执行脚本*】→ 启用 【对未标记为可安全执行脚本的ActiveX控件初始化并执行脚本】→ 提示 图 3-4：安全设置 2/4 【下载未签名的 ActiveX 控件】→ 提示 【下载已签名的 ActiveX 控件】→ 提示（推荐） 图 3-5：安全设置 3/4 运行 ActiveX 控件和插件】→ 启用 图 3-6：安全设置 4/4 ● 点击“确定”，保存设置 ● 关闭所有IE窗口，重新开启IE窗口，所有设置生效。 ● 在浏览器地址栏输入设置的摄像机IP地址。 ● 然后可通过浏览器查看摄像机中的影像。...
  • Page 21 简体中文 IP Finder IP Finder 可用于查找电脑所连接的局域网中的网络摄像机。请注意 IP Finder 只能安装在 Microsoft Windows XP, Microsoft Windows Vista, Microsoft Windows 7 或更高版本的操作系统中，请根据下列步骤设置 IP Finder： 从 MESSOA 网站下载 IP Finder 文件至用户电脑。 双击 IPFinder.exe，弹出 IP Finder 窗口。 窗口中显示出当前运行的摄像机，点击 FIND CAMERA 查找更多摄像机。 双击所选摄像机，可配置相应网络设置。如果局域网中连接有多台摄像机，可根据摄像机的MAC地址区分摄像机。 根据需要，配置以下设置： ● NAME：设置摄像机显示名称。...
  • Page 22 日本語 注意 ● ● 本機器はPoE●(IEEE●802.3af●Class●0)で動作します。 ● ● 保証を有効に保つためには、取り付けおよび保守は、地域のすべての規定に準拠し、資格を有する経験のある技術者 が行う必要があります。 ● ● 火災または感電の危険を減らすために、本装置を雨または湿気に晒さないでください。 ● ● 本体の清掃には、柔らかで乾いた布を使います。目立った汚れには、中性洗剤を薄めて少量使用し、柔らかで乾いた 布で拭います。 ● ● カメラにベンゼンやシンナーを使用しないでください。ユニット表面が溶けたり、レンズが曇ったりする恐れがあり ます。 ● ● レンズは長時間、非常に明るい物体(例：照明器具)に焦点を合わせないでください。 ● ● 下記の場所で本体を操作したり保管したりしないでください。 ● » 極度に高湿、ホコリの多い、または高低温環境(推奨動作温度：-10ºC●~●+50ºC) ● » 強い電波の発生源またはTVトランスミッターの付近 ● » 蛍光灯または光を反射する物体の付近 ● » 不安定または点滅する光源の下 注意 このマークはユニット内に感 電の原因となる高電圧が存...
  • Page 23 日本語 製品概要 形状仕様 図 1 - 1：外寸 表 1 - 1：各部番号内容 イ ン デ 名称 ックス カメラ本体 プラグ付きケーブル通し用底 面穴 上部カバー ラッチボタン●x●2 プラグ付きケーブル通し用側 面穴 図 1 - 2：各部番号...
  • Page 24 日本語 リセット デフォルト 図 1 - 3：I/O コネクタ インデ 名称 説明 ックス Micro●SD カードス 録画および保存のために、マイクロ SDHC/SDXC カードをこのスロット ロット に挿入します リセットボタン ボタンを押すと、カメラが再起動されます。 デフォルトボタン 5 秒間ボタンを押し続けると、カメラが工場デフォルト設定に戻ります。 PoE●(Power●over●Ethernet) 対応のネットワーク接続を行うための RJ-45 ケーブルを装着します。 リンクが確立されると、LED は点灯状態を保ちます。 オレンジ LED LED がオレンジで点滅すると、パッケージデータがカメ RJ-45 イーサネッ ラとインターネット間で転送中であることを示します。 トコネクタ /PoE LED がグリーンで点灯すると、接続帯域幅は 100●M ビ ット...
  • Page 25 日本語 設置方法 パッケージ内容 注文書と内容リストに照らして、包装内容を全部チェックします。このマニュアルに加えて、下記の品目が包装内 容に含まれます。 ● ● ネットワークIRドームカメラ1台 ● ● クイックインストールガイド1枚 ● ● マウントテンプレート ● ● ねじアンカーx●2 ● ● ねじx●2本 足りない項目がある場合、販売店にご連絡ください。 設置方法 以下の工具が、設置を完了するのに役立ちます。 ● ドリル ● ドライバ ● ペンチ 2.2.1 外観のチェック 最初に開梱した時、カメラおよび付属品の外観に損傷がないかどうか、チェックしてください。包装のために使わ れる保護材料は、輸送中、カメラを大部分の事故から保護できるようになっています。 パッケージ内容 のリストに 従って、すべての品目をチェックするときは、本体の保護材料を取り除いてください。 2.2.2 カメラの分解 分解の正しい順序については下図に示す手順を参照してください。 上部カバーの左右のラッチボタンを押したままにします。 上部カバーを静かに引っ張り、カメラ本体から外します。...
  • Page 26 日本語 2.2.3 ケーブル類の接続 分解後、カメラ本体の PoE RJ-45 イーサネットポートが見えるようになり、ここに電源およびネットワーク接続用の イーサネットケーブルを接続します。カメラには側面および底面にケーブル通し用穴が備わっているので、種々の 適用場面に合ったネットワークケーブルの取り回しが可能です。詳細は、以下の図及び説明をご参照ください。 側面ケーブル通し用穴を使った取回し：側面ケーブル通し用穴のプラグを外して、ネットワークケーブルが側面の穴 „ から取り回せるようにします。カメラがホコリにさらされた時に備えて、底面ケーブル通し用穴にプラグをきちんと はめてください。 底面ケーブル通し用穴を使った取回し：底面ケーブル通し用穴のプラグを外して、ネットワークケーブルが側面の穴 „ から取り回せるようにします。カメラがホコリにさらされた時に備えて、上面カバー上の側面ケーブル通し用穴にプ ラグをきちんとはめてください。 　　図 2 - 3：底面ケーブル通し用穴を使った取回し 図 2 - 2：側面ケーブル通し用穴を使った取回し 2.2.4 カメラの取り付け ステップ 1、取り付けの準備 付属のガイドパターンを IP カメラり付け位置となる壁や天井に張り付けます。そしてガイドパターン (2-Ø●4.5●穴 ) に示された箇所にしたがって 2 つの穴を開け、そこに 2 つのプラスチックアンカーを打ち込みます。また、底面ケ ーブル通しの位置にしたがって別の穴も開けます ( 側面ケーブル通しを行う場合はケーブル穴は不要です )。 ロゴの方向...
  • Page 27 日本語 ステップ 3、カメラの組み立て 上部カバーを上向きに取り付けてカメラ構造を完成させます。これでカメラは設置面にしっかり固定されます。 図 2 - 6：カメラ設置の組立ておよび完成 2.2.5 カメラ位置の調節 本機器には種々の設置状況に合わせて表示範囲を調節できるよう、3 軸が備わっています。モニターにライブ表示を 写している間に、ご希望する焦点位置になるように同時に下記手順に従って位置調節を行います。 ● パン調節(A) 望まれる表示範囲になるようレンズベースを回転させます。底面ケーブル通し穴がカメラ回転時の限度点とな ることにご注意ください。 ● 水平回転(B) レンズの 3D アセンブリを回転させますが、 限度を超えて回さないでください。 超えると内部のケーブルの捻れ、 接続不良、破損が生じる可能性があります。 ● チルト調節(C) 望まれる表示範囲になるよう、カメラレンズの角度を調節範囲内 (35º - 90º) 調節します。 図 2 - 7：カメラ位置の調節 3 軸の位置限界： パンの範囲：± 177º ご注意...
  • Page 28 日本語 接続 ネットワーク・トポロジー カメラはイーサネット RJ-45 ネットワークインターフェースを備えており、インターネットまたはイントラネット によってリアルタイムでビデオ画像および音声を送信できます。以下に示される概略図をご参照ください。 IP カメラ リモート PC モデム ルーター / スイッチ クライアント PC インターネット 図 3 - 1：ネットワーク・トポロジー システム要件 下表には、本体を導入して操作するのに必要な要件がリストアップされています。要件に満たないハードウェア / ソ フトウェアコンポーネントは、推薦されません。 表 3 - 1：システム要件 システムハードウェア Intel Pentium 4 2.4 GHz または同等品 1 GB 以上 表示...
  • Page 29 日本語 3.3.2 コンピュータからの接続および表示の準備 コンピュータからの接続 1.● 本体とご使用のコンピュータが同じサブネットであることを確認してください。 2.● 本体とコンピュータの間で利用できるネットワークがあるかどうかは、デフォルトIPアドレスにpingを実行する ことでチェックできます。これを行うには、コマンド・プロンプトを起動します(Windows：スタートメニューか ら、プログラムを選びます。●それから、アクセサリを選び、コマンド・プロンプトを選びます。)、そして、「Ping● 192.168.1.30」とタイプ入力します。「Reply●from●…」のメッセージが表示されるならば、接続が利用できることを 意味します。 3.● Internet●Explorerなどのブラウザを起動し、以下のIPアドレス：192.168.1.30を入力します。ログインウインドウがポ ップアップ表示されます。●ウィンドウでは、デフォルトのユーザー名：admin、およびパスワード：1234を入力しま す。 ユニットでのさらなる管理については、「ユーザーマニュアル」に記載されています。 図 3 - 2：ログインウインドウ 表示の準備 本機器の画像は各種ブラウザによって表示できます。表示の前に、以下の手順に従って表示を可能にしてください。 4.● 以下の指示のように、クッキーを有効にしてください。 ● ● Internet●Explorerでは、ツールメニューでインターネットオプションをクリックします。 ● ● プライバシータブの上で、設定スライダーを低の方へ動かすか、すべてのクッキーを受け入れます。 ● ● 「OK」をクリックします。 5.● プロキシサーバーが使用される場合、Internet●Explorerのツールメニューで、インターネットオプションをクリ ックし、選択タブを選んで、LANボタンをクリックしてから、プロキシサーバーを設定します。 6.● 下の指示に従って、インターネットオプションのセキュリティを変更します ● ● ツールメニューで、インターネットオプションをクリックします。...
  • Page 30 日本語 ● ● ActiveXコントロールとプラグインのラジオボタンまでスクロールダウンして、以下のように設定します。 【署名された ActiveX コントロールのダウンロード】→●ダイアログを表示する ( 推奨 ) 【未署名の ActiveX コントロールのダウンロード】→●ダイアログを表示する 【スクリプトを実行しても安全だとマークされていない ActiveX コントロールの初期化とスクリプトの実 行】→●ダイアログを表示する 図 3 - 4：セキュリティ設定 2/4 【ActiveX コントロールに対して自動的にダイアログを表示】→●有効にする 図 3 - 5：セキュリティ設定 3/4 【ActiveX コントロールとプラグインの実行】→●有効にする● 【スクリプトを実行しても安全だとマークされている ActiveX コントロールのスクリプトの実行 *】→●有 効にする 図 3 - 6：セキュリティ設定 4/4 ●...
  • Page 31 日本語 IP Finder IP●Finder はユーザーが、コンピュータが接続されているローカルエリアネットワーク内のユニットを見つけるの に有効なユーティリティプログラムです。IP●Finder は Microsoft●Windows●XP、Microsoft●Windows●Vista および Microsoft●Windows●7 またはそれ以降でのみ動作する点にご注意ください。ユーティリティプログラムを実行可能に する手順は、以下に記載されています。 1.● MESSOAウェブサイトからコンピュータにIPファインダをダウンロードします。 2.● IP●FinderのフォルダーでIPFinder.exeをダブルクリックすると、IPファインダのウィンドウがポップアップ表示されま す。 3.● ウィンドウには、現在動作中の本体の情報がリスト表示されます。FIND●CAMERAをクリックすると、より多くのユニ ットが検出されます。 4.● リスト表示からネットワークの設定を設定したいカメラを見つけて、ダブルクリックします。複数のカメラをローカ ルネットワークに接続してある場合、対象のカメラと他とを区別するために、カメラのMACアドレスを参照してくだ さい。 5.● 必要に応じて以下の設定を行ってください。 ● ● ユーザー名：カメラを記述する名前を入力します。 ● ● ネットワークの設定：ネットワーク装置にIPアドレスを割り当てるDHCPサーバーがネットワーク上に存在する 場合、DHCPオプションを有効にしてください。または、手動でIPアドレス、ネットマスクおよびゲートウェイ の値を入力してください。 ● ● ユーザー名およびパスワード：手動で、お好みのユーザー名とパスワードを設定します。 ● ● 設定：カメラの設定を変更するときはいつでも、「設定」をクリックすると有効になります。...
