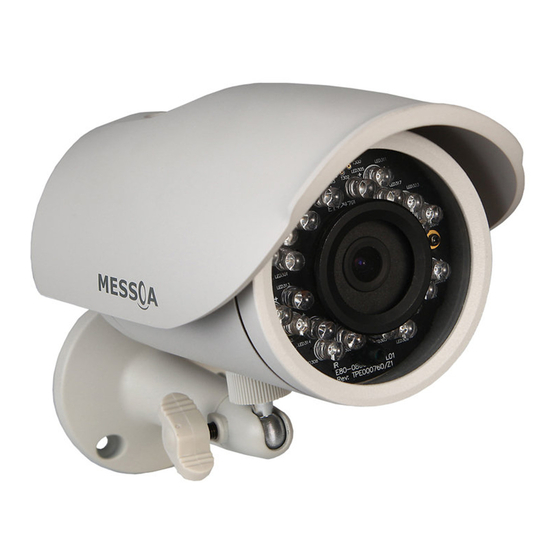

- Page 1 IR Bullet Network Camera Quick Start Guide Guia de inicio rápido Guida rapida Guide de démarrage rapide Краткое руководство クイックスタートガイド 快速安裝指南 快速安装指南 ZEIM-4000880G 870 A1...
-
Page 3: Safety Instructions
Safety Instructions Make sure the supplied voltage meets the power consumption requirements „ of the camera before powering the camera on. Incorrect voltage may cause damage to the camera. The camera should be protected from water and moisture, excessive heat, „... - Page 4 Compliance This equipment complies with the requirements as listed below: FCC Part 15 Class B „ CE: 2004/108/EC-Electromagnetic Compatibility (EMC) directive of EN55022 „ and EN55024. WEEE Waste Electrical and Electronic Equipment Correct disposal of this product (applicable in the European Union and other European countries with separate collection systems).
-
Page 5: Package Contents
1. Introduction 1.1 Package Contents Bullet Network Camera „ CD-ROM (User manual and IP Finder utility) „ Quick Start Guide „ Guide Pattern „ RJ-45 Female / Female Coupler „ Pack-in Bracket „ Accessories „ • Flat Head Screw (Tapping Type) (#1) •... -
Page 6: Installation
2. Installation 2.1 Mounting the Camera Post the supplied “Guide Pattern” sticker on the mounting surface. Aiming the circles on the sticker, drill three screw holes and one cable entry hole in the ceiling/wall. Optionally insert the provided anchors into the screw holes. •... -
Page 7: Initial Configuration
RJ-45 (PoE): Connect to the LAN port of a standard 10BaseT/100BaseTX device, e.g., hub, switch or router. If you are going to use PoE function, connect to a PoE-capable network device. Power will be supplied through the Ethernet cable. BNC: Connect to composite video in connector of a monitor. 2.3 Initial Configuration Before connecting the camera to your network infrastructure, it’s suggested that you connect the camera to a computer first to perform initial configurations. -
Page 8: Connecting To Your Network
2.4 Connecting to Your Network Connecting to a LAN If you have multiple cameras installed on your network, you can use the provided IP Finder utility to manage the cameras. For more information, refer to the User Manual on the provided CD-ROM. Router/Switch/Hub Connecting to the Internet Router... - Page 9 Cámara de Red Tipo IR Bala Guia de inicio rápido ZEIM-4000880G 870 A1...
-
Page 11: Instrucciones De Seguridad
Instrucciones de seguridad Asegúrese de que el voltaje suministrado reúne los requisitos de consumo „ energético de la cámara antes de encenderla. Un voltaje incorrecto podría dañar la cámara. La cámara debe estar protegida del agua y la humedad, calor excesivo, frío y „... - Page 12 Conformidad Este equipo cumple con los siguientes requisitos mostrados a continuación: FCC Apartado 15 Clase B „ CE: Directiva de Compatibilidad Electromagnética (EMC) 2004/108/EC de „ EN55022 y EN55024. WEEE Residuos de aparatos eléctricos y electrónicos Deshecho correcto de este producto (aplicable en la Unión Europea y en otros países europeos con sistemas diferentes de recogida).
-
Page 13: Contenidos Del Paquete
1. Introducción 1.1 Contenidos del paquete Cámara de Red Tipo Bala „ CD-ROM (Manual de usuario y Utilidad para encontrar la IP) x1 „ Guía de inicio rápido „ Patrón de guía „ Acoplador hembra / RJ-45 hembra „ Soporte integrado „... -
Page 14: Instalación De La Cámara
2. Instalación 2.1 Instalación de la cámara Coloque la pegatina suministrada del “Patrón de guía” en la superficie de instalación. Dirija los círculos de la pegatina, taladre tres orificios para los tornillos y un orificio de entrada del cable en la pared/techo. Introduzca de forma opcional los tacos de plástico suministrados en los orificios de entrada. - Page 15 las polaridades correctas (Rojo +/Negro -). Si va a utilizar la conexión PoE para suministrar la electricidad, no se usará este conector. RJ-45 (PoE): Se conecta a un puerto LAN de un dispositivo estándar 10BaseT/100BaseTX, como un hub, switch o router. Si va a utilizar la función PoE, conéctelo a un dispositivo de red con capacidad PoE.
-
Page 16: Conexión A Internet
2.4 Conexión a su red Conexión a una LAN Si tiene múltiples cámaras instaladas en su red, puede utilizar la utilidad IP Finder para gestionarlas. Para más información, consulte el Manual del Usuario del CD- ROM suministrado. Router/Conmutador/Hub Conexión a Internet Router Módem xDSL/ Cable... -
Page 17: Guida Rapida
IR Telecamera di rete Guida rapida ZEIM-4000880G 870 A1... -
Page 19: Norme Di Sicurezza
Norme di sicurezza Verificareche la tensione di alimentazione corrisponda ai requisiti della „ telecamera prima di fornire l’alimentazione elettrica. Una tensione errata potrebbe danneggiare la telecamera. Questa telecamera deve essere protetta da acqua e umidità, calore eccessivo, „ luce solare diretta e freddo. L’installazione deve essere eseguita da personale qualificato edeve essere „... - Page 20 Conformità Questa attrezzatura è conforme ai requisiti quì di seguito elencati: FCC Parte 15 Classe B „ CE: 2004/108/EC-Direttiva Compatibilità Elettromagnetica (EMC) di EN55022 „ e EN55024. WEEE Attrezzatura elettrica ed elettronica Corretto smaltimento di questo prodotto (applicabile all’Unione Europea e altri Paesi europei con un sistema di raccolta differenziata). Questo prodotto deve essere smaltito, alla fine del suo ciclodi vita, secondo le leggi, direttive e procedure locali applicabili.
-
Page 21: Contenuto Della Confezione
1. Introduzione 1.1 Contenuto della confezione Telecamera di rete „ CD-ROM (Manuale utente e utilità per trovare l’IP) „ Guida rapida „ Linee guida „ Accoppiatore femmina/femmina RJ-45 „ Imballaggio „ Accessori „ • Vite a testa piatta (Tipo filettato) (#1) •... -
Page 22: Installazione
2. Installazione 2.1 Montaggio della telecamera Piazzare l’adesivo “guida” fornito sulla superficie di montaggio. Puntando i cerchi sull’adesivo, praticare 3 fori per le viti e uno per l’entrata dei cavi nel soffitto/muro. Altrimenti inserirei supporti forniti nei fori delle viti. •... - Page 23 polarità (Rosso +/Nero -). In caso di alimentazione via connessione PoE, questo connettore non va usato. RJ-45 (PoE): Collegare la porta LAN di un dispositivo standard 10 BaseT/100 BaseTX, es., hub, interruttore o router. Se usate la funzione PoE, collegare il dispositivo di rete PoE. L’alimentazione verrà fornita tramite cavo Ethernet.
-
Page 24: Collegamento Alla Rete
2.4 Collegamento alla rete Connessione a una LAN Se nella rete sono installate più telecamere, è possibile installare l’utilità IP Finder per gestire le telecamere. Per maggiori informazioni, consultare il Manuale Utente nel CD-ROM in dotazione. Router/Switch/Hub Collegamento a Internet Router xDSL/Modem via cavo... -
Page 25: Guide De Démarrage Rapide
IR Caméra réseau bullet Guide de démarrage rapide ZEIM-4000880G 870 A1... -
Page 27: Consignes De Sécurité
Consignes de sécurité Assurez-vous que la tension fournie répond aux exigences de consommation „ d’énergie de l’appareil avant la mise sous tension de l’appareil. Une tension incorrecte peut endommager la caméra. L’appareil doit être protégé contre l’eau et l’humidité, la chaleur excessive, la „... - Page 28 Conformité Cet équipement est conforme aux conditions énumérées ci-dessous : FCC Partie 15 Classe B „ CE: 2004/108/EC- compatibilité électromagnétique (CEM) suivant la directive „ EN55022 et EN55024. WEEE Déchets d’équipements électriques et électroniques La mise au rebut de ce produit (applicable dans l’Union européenne et d’autres pays européens disposant de systèmes de collecte sélective) doit se faire dans de bonnes conditions.
-
Page 29: Contenu De L'emballage
1. Introduction 1.1 Contenu de l’emballage Caméra réseau bullet „ CD-ROM (Mode d’emploi et utilitaire IP Finder) „ Guide de démarrage rapide „ Motif de guide „ Coupleur RJ-45 femelle/femme „ Support Pack-In „ Accessoires „ • Vis à tête plate (type auto-taraudeuse) (#1) •... -
Page 30: Montage De La Caméra
2. Installation 2.1 Montage de la caméra Collez le « modèle » autocollant fourni sur la surface de montage. Pointer les cercles sur l’autocollant, percer trois trous et un trou d’entrée de câble dans le plafond / mur. Optionnellement, insérez les chevilles fournies dans les trous. •... - Page 31 d’alimentation (Rouge +/Noir -). Si vous utilisez l’alimentation PoE alors ce connecteur n’est pas utilisé. RJ-45 (PoE) : Connectez le port LAN d’un appareil standard 10BaseT/100BaseTX comme par exemple un routeur, commuteur ou hub. Si vous utilisez la fonction PoE, se connecter à un périphérique réseau compatible PoE.
-
Page 32: Connexion À Votre Réseau
2.4 Connexion à votre réseau Connexion à un réseau local Si vous avez plusieurs caméras installées sur votre réseau, vous pouvez utiliser l’utilitaire IP Finder pour gérer les caméras. Pour plus d’informations, reportez- vous au manuel de l’utilisateur sur le CD-ROM fourni. Routeur / Switch / Hub Connexion à... -
Page 33: Краткое Руководство
Сетевая камера-пуля ИК Краткое руководство ZEIM-4000880G 870 A1... -
Page 35: Правила Безопасной Эксплуатации
Правила безопасной эксплуатации Перед подачей питания к камере убедитесь, что напряжение питания „ отвечает требованиям к потребляемой мощности для данной камеры. Использование неправильного напряжение питания может привести к повреждению камеры. Камера должна быть защищена от воды, влаги, чрезмерно высоких „ температур, прямых... -
Page 36: Соответствие Требованиям
Соответствие требованиям Данное оборудование отвечает следующим нормативным требованиям: Класс B (FCC, часть 15) „ CE: Директива 2004/108/EC по ЭМС (EN55022 и EN55024). „ WEEE Утилизация электрического и электронного оборудования Надлежащая утилизация данного изделия на территории Европейского Союза и других европейских стран с системой раздельного... -
Page 37: Комплект Поставки
1. Введение 1.1 Комплект поставки Сетевая камера-пуля „ Диск CD-ROM (руководство пользователя и „ утилита IP Finder) Краткое руководство „ Монтажный шаблон „ Соединитель RJ-45 (розетка/розетка) „ Фиксируемый кронштейн „ Принадлежности „ • Шуруп с плоской головкой (#1) • Пластиковые дюбели (#2) 1.2 Размеры... -
Page 38: Монтаж Камеры
2. Установка 2.1 Монтаж камеры Присоедините прилагаемый “монтажный шаблон” к крепежной поверхности. Через кружки на шаблоне высверлите в потолке/стене три крепежных отверстия и отверстие для ввода кабеля. В крепежные отверстия можно вставить прилагаемые дюбели. • Если поверхность цементная, требуется вставить дюбели в отверстия. •... -
Page 39: Начальная Настройка
правильно подключить контакты соответствующих полярностей (Красный +/Черный -). Если питание будет подаваться по кабелю PoE, данный разъем не используется. RJ-45 (PoE): Подключите к порту LAN стандартного устройства 10 BaseT/100 BaseTX (концентратора, коммутатора, маршрутизатора и т.д.). При использовании питания PoE, подключите к устройству PoE. Питание будет... -
Page 40: Подключение К Локальной Сети
2.4 Подключение к сети Подключение к локальной сети Если в сети установлено несколько камер, используйте для управления камерами прилагаемую утилиту IP Finder. См. руководство пользователя на прилагаемом компакт-диске. Маршрутизатор/ коммутатор/концентратор Подключение к Интернету Маршрутизатор xDSL/ кабельный модем Для удаленного доступа к камерам требуется настроить номера портов для... - Page 41 IR ブレットネットワークカメラ クイックスタートガイド ZEIM-4000880G 870 A1...
- Page 43 安全上のご注意 „ カメラに電力を供給する前に、供給電圧がカメラの消費電力仕様に適合する ことをご確認ください。誤った電圧はカメラに損傷を与える危険がありま す。 „ カメラは、水や湿気、高温、直射日光および寒冷から保護する必要がありま す。 „ 設置は、資格あるサービスマンによって行われ、地元の法令に準拠する必要 があります。 „ 雷雨や長時間不使用の場合は、カメラの電源を外してください。 クイックスタートガイド...
- Page 44 準拠規格 この装置は以下に示された規格に準拠しています。 FCC Part 15 Class B „ CE：2004/108/EC- EN55022およびEN55024の電磁気互換性(EMC)に関 „ する指示 WEEE 廃電気および電気機器 本製品の正しい処理方法 ( ヨーロッパ共同体および分別収集システ ム採用のヨーロッパ諸国に適用 ) 本製品は製品寿命の後で、地元の 条例、規制および手続きに従って処理される必要があります。 クイックスタートガイド...
- Page 45 1. 紹介 1.1 パッケージ内容 „ ブレットネットワークカメラ CD-ROM (取扱説明書とIP Finderユーティリティ) „ „ クイックスタートガイド „ ガイドパターン RJ-45メス/メスカプラー „ „ パックインブラケット „ アクセサリー • フラットヘッドネジ（タイプタッピング）（＃1） x3 • プラスチックアンカー（＃2） 1.2 寸法 ø162mm (6.4”) Power RJ-45 / PoE ø111mm (4.4”) ø91mm (3.58”) クイックスタートガイド...
- Page 46 2. 設置 2.1 カメラの取り付け 取付面に付属の “ガイド·パターン”ステッカーを貼り付けます。 ステッカーにある円を目指して、天井/壁に3つのネジ穴と1つのケーブル引 き込み穴をドリルダウンします。 必要に応じてネジ穴に提供アンカーを差し込みます。 • セメントの表面には、穴にアンカーを差し込みます。 • 柔らかい面では、アンカーを使用する必要はありません。 取り付け穴にブラケットを配置します。表面にブラケットを固定するには、 付属のタッピングネジを使用しています。 視野角を調整するには、ブラケットノ ブを回転させて緩めます。 視野角を調整するには、ブラケットノブを回転させて緩めます。調整が完了 した後、ノブを締めていることを確認してください。 2.2 接続確立 電源：DC24V12V/AC（非ヒーターモデル）またはDC24V/AC24V（ヒー ターモデル）電源に接続します。 DC電源を使用している場合は、電源コネ クタは正しい極性に接続されていることを確認します（赤+ /ブラック）。 PoE接続を介して電力を使用する場合は、このコネクタが使用されていませ ん。 クイックスタートガイド...
- Page 47 RJ-45 (PoE): 標準の10BaseT/100BaseTX装置のLANポート、例えばハ ブ、スイッチまたはルータに接続します。PoE機能を使用しようとしている 場合は、PoE対応のネットワークデバイスに接続します。電源は、イーサネ ットケーブルを介して供給されます。 BNC: モニタのコネクターでコンポジットビデオに接続します。 2.3 初期設定 ネットワークインフラストラクチャにカメラを接続する前に、最初はコンピュー ターにカメラを接続して初期設定を実行することがお薦めします。 コンピューターのIPアドレスを設置します、出荷設定のIPアドレスと異なり ます。 • IP アドレス：192.168.1.100 • サブネットマスク：255.255.255.0 イーサネットケーブルで、カメラをコンピュータに接続します。 カメラの LAN ポートは自動 MDI/MDIX 対応なので、クロスオーバーケー ブルの使用は不要です。 PC からウェブブラウザを起動させ、URL 欄にカメラの IP アドレスを入力 します : http://192.168.1.30. ログインが促されたら、ユーザー名：admin およびパスワード：1234 を入 力してログインします。ユーザー名およびパスワードは大文字小文字の区別 がある点にご注意ください。 必要に応じて設定を行います。詳しくは、付属のCDに収録されているユー ザーマニュアルをご参照ください。...
- Page 48 2.4 ネットワークの接続 LANの接続（LAN） ネットワーク上にインストールされた複数のカメラを持っていれば、カメラを管 理するために提供されるIPファインダユーティリティを使用することができま す。詳細については、付属のCDのユーザーマニュアルを参照してください。 ルータ / スイッチ / ハブ インターネットへの接続 ルーター xDSL /ケーブ ルモデム カメラへのリモートアクセスを有効にするには、ルータ/ポート番号を開くよう にファイアウォールを設定する必要があります。詳細については、付属のCD- ROMのユーザーズマニュアルを参照してください。 クイックスタートガイド...
- Page 49 紅外線槍型網路攝影機 快速安裝指南 ZEIM-4000880G 870 A1...
- Page 51 安全訊息 „ 使用本攝影機前，請確定使用電源符合要求，使用不適合的電源可能損壞攝影 機。 „ 請勿將攝影機置放於水源或溼潮處，並應避免陽光直射。 „ 需由專業人員進行安裝，且應符合區域規範。 „ 雷擊時或長期不使用本攝影機時，請拔除攝影機電源，以免損壞攝影機。 快速安装指南...
- Page 52 兼容性 該設備符合以下條款規定 : FCC 章程第 15 項，數碼設備 B 級標準。 „ CE: 2004/108/EC- 電磁兼容性 (EMC) 指令 EN55022 和 EN55024。 „ WEEE 廢棄電子電氣設備指令 廢棄後請正確處理此物 ( 本指令案在不違背歐盟和其他歐洲國家廢物 分類管理的特殊法規的前提下適用 )。攝影機廢棄後，應按照當地“電 子電氣廢棄物”規章制度進行處理。 快速安装指南...
- Page 53 1. 產品簡介 1.1 包裝內容 „ 槍型網路攝影機 CD-ROM（使用手冊及 IP Finder） „ „ 快速安裝指南 „ 定位貼紙 RJ-45 網路線連接器 „ „ 支架 „ 附件 • 平頭自攻螺絲 (#2) • 塑膠壁虎 (#3) 1.2 尺寸大小 ø162mm (6.4”) 电源接口 RJ-45 / PoE ø111mm (4.4”) ø91mm (3.58”) 快速安装指南...
- Page 54 2. 安裝 2.1 安裝攝影機 將隨附的定位貼紙貼在安裝表面上。 根據定位貼紙上的孔洞位置孔洞位置，在天花板 / 牆壁上鑽出 3 個螺絲孔和 1 個線材穿孔。 根據需要使用塑膠壁虎： • 若是安裝於水泥表面，請將塑膠壁虎插入螺絲孔中。 • 若是安裝於硬度稍弱的表面，需無須需使用螺絲孔。 將支架對準安置的螺絲孔上，然后用隨附的自攻螺絲將支架固定在安裝面上。 調節攝影機視角時，鬆開此旋鈕，調節 支架。 若要調整攝影機角度，擰鬆圖示旋鈕，調節支架。調節完成後，請擰緊旋鈕。 2.2 連接相關線材 電源：連接直流 12V/AC 24V ( 不含加溫器號型 ) 或直流 24V/AC 24V ( 加溫器 機型 ) 電源。若使用直流電源，請注意區分電源正負極 ( 紅 +/ 黑 –)。若使用 乙太網路供電，則無需使用此接口。...
- Page 55 2.3 初始化設置 在將攝影機連接到您的網路環境前，請先將攝影機連接到電腦，進行起始設定。 請先設定電腦端的 IP 位址，此位址須與攝影機位於同一網段且不同於攝影機 預設的 IP 位址，例如可設為： • IP 地址 : 192.168.1.100 • 子網遮罩 : 255.255.255.0 將攝影機的 RJ-45 線接到電腦上。 本攝影機的 LAN 埠口支援自動 MDI/MDIX，因此不須再另接網路跳線。 打開電腦上的網頁瀏覽器，並在網址列輸入：http://192.168.1.30/ 。 待登入視窗出現後，輸入預設使用者名稱：admin 及密碼：1234。使用者名 稱及密碼有區分大小寫。 依照您實際需求設定攝影機，進一步詳細資訊請參考隨附 CD 中的使用手冊。 快速安装指南...
- Page 56 2.4 將攝影機連接到網路 連接區域網路 若您的網路中裝有多台攝影機，可使用隨附的 IP Finder 工具來管理攝影機。進一 步參考資訊請參考隨附 CD 中的使用手冊。 路由器 / 交換機 / 集線器 連接網際網路 路由器 xDSL/ 有線調 製解調器 欲進行攝影機遠端存取，使用者必須設定路由器 / 防火牆將埠號打開。進一步參考 資訊請參考隨附 CD 中的使用手冊。 快速安装指南...
- Page 57 网络红外一体化摄像机 快速安装指南 ZEIM-4000880G 870 A1...
- Page 59 安全信息 开启摄像机前，请确保所用电源符合要求。使用不适当的电源可能会损坏摄像 „ 机。 „ 请勿将摄像机存放在靠近水源或潮湿、过热、阳光直射和很冷的地方。 „ 请由专业人士安装摄像机，并确保符合当地规程。 „ 雷电期间或长时间不使用时请拔除摄像机电源线，以免损坏摄像机。 „ 快速安装指南...
- Page 60 兼容性 该设备符合以下条款规定 : FCC 章程第 15 项，数码设备 B 级标准。 „ CE: 2004/108/EC- 电磁兼容性 (EMC) 指令 EN55022 和 EN55024。 „ WEEE 废弃电子电气设备指令 废弃后请正确处理此物 ( 本指令案在不违背欧盟和其他欧洲国家废物分 类管理的特殊法规的前提下适用 )。摄像机废弃后，应按照当地“电子 电气废弃物”规章制度进行处理。 快速安装指南...
- Page 61 1. 产品介绍 1.1 标准配备 网络红外一体化摄像机 „ CD-ROM ( 使用手册和 IP Finder) „ 快速安装指南 „ 定位贴 „ RJ-45 接头 „ 支架 „ 附件 „ • 平头螺丝 ( 自攻型 ) (#1) • 塑料锚 (#2) 1.2 尺寸大小 ø162mm (6.4”) 电源接口 RJ-45 / PoE ø111mm (4.4”) ø91mm (3.58”) 快速安装指南...
- Page 62 2. 安装 2.1 安装摄像机 将附带的定位贴粘贴在安装面上。 根据定位贴上的孔洞位置，在天花板 / 墙壁上钻 3 个螺丝孔和 1 个线缆穿接孔。 根据需要使用塑料锚： • 若为水泥安装面，请将塑料锚插入安装孔中。 • 硬度稍弱的安装面，无需使用塑料锚。 将支架置于安装孔上，然后用附带的自攻螺丝将支架固定在安装面上。 调节摄像机视角时，拧松此旋钮，调节 支架。 若要调节摄像机视角，拧松图示旋钮，调节支架。调节完成后，请拧紧旋钮。 2.2 连接相关线缆 电源：接直流 12V/AC 24V ( 不含加热器机型 ) 或直流 24V/AC 24V ( 含加热器 机型 ) 电源。若使用直流电源，请注意区分电源正负极 ( 红 +/ 黑 –)。若使用 以太网供电，则无需使用此接口。...
- Page 63 2.3 初始化设置 连接摄像机与网络基础设施或无线网络前，建议用户先将摄像机连接到电脑，进行 初始化配置。 设置电脑的 IP 地址，此地址不同于摄像机的默认 IP 地址，比如： • IP 地址 : 192.168.1.100 • 子网掩码 : 255.255.255.0 用网线将摄像机接连到电脑。由于摄像机的 LAN 端口支持自动 MDI/MDIX， 因此无需再使用一条交叉缆线。 打开网页浏览器，在地址栏输入摄像机的 IP 地址： http://192.168.1.30 出现登录提示框后，输入默认用户名： admin 和密码：1234。注意输入的用 户名和密码要区分大小写。 根据需要进行相应的设置，更多信息请参阅随机附送 CD 中的用户手册。 快速安装指南...
- Page 64 2.4 连接摄像机至用户网络 连接局域网（LAN） 若用户网络中连接有多台摄像机，可使用附带的 IP Finder 工具管理摄像机。更多 信息可参阅随机附送 CD 里面的用户手册。 路由器 / 交换机 / 集线器 连接因特网 路由器 xDSL/ 有 线 调 制解调器 远程访问摄像机前，用户需开放路由器 / 防火墙设置的端口号。更多信息请参阅 随机附送 CD 里面的用户手册。 快速安装指南...
