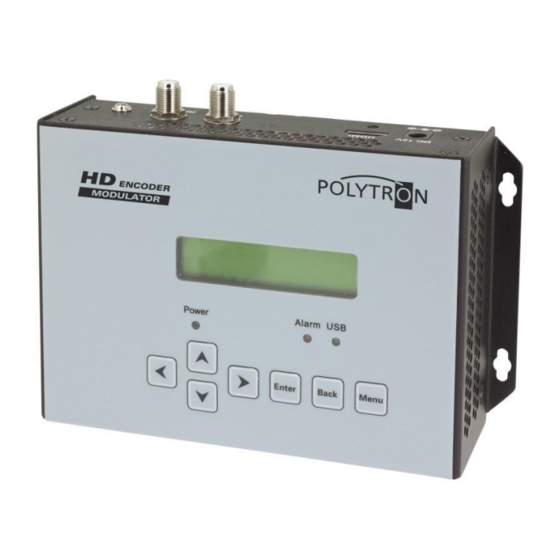

Polytron HDM 1 SL User Manual

Hdmi modulator dvb-s/s2
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
HDMI Modulator
DVB-S/S2
HDM 1 SL
Bedienungsanleitung/
User manual
0901806 V3

Advertisement

loading
Need help?

Need help?

Do you have a question about the HDM 1 SL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Polytron HDM 1 SL

Summary of Contents for Polytron HDM 1 SL

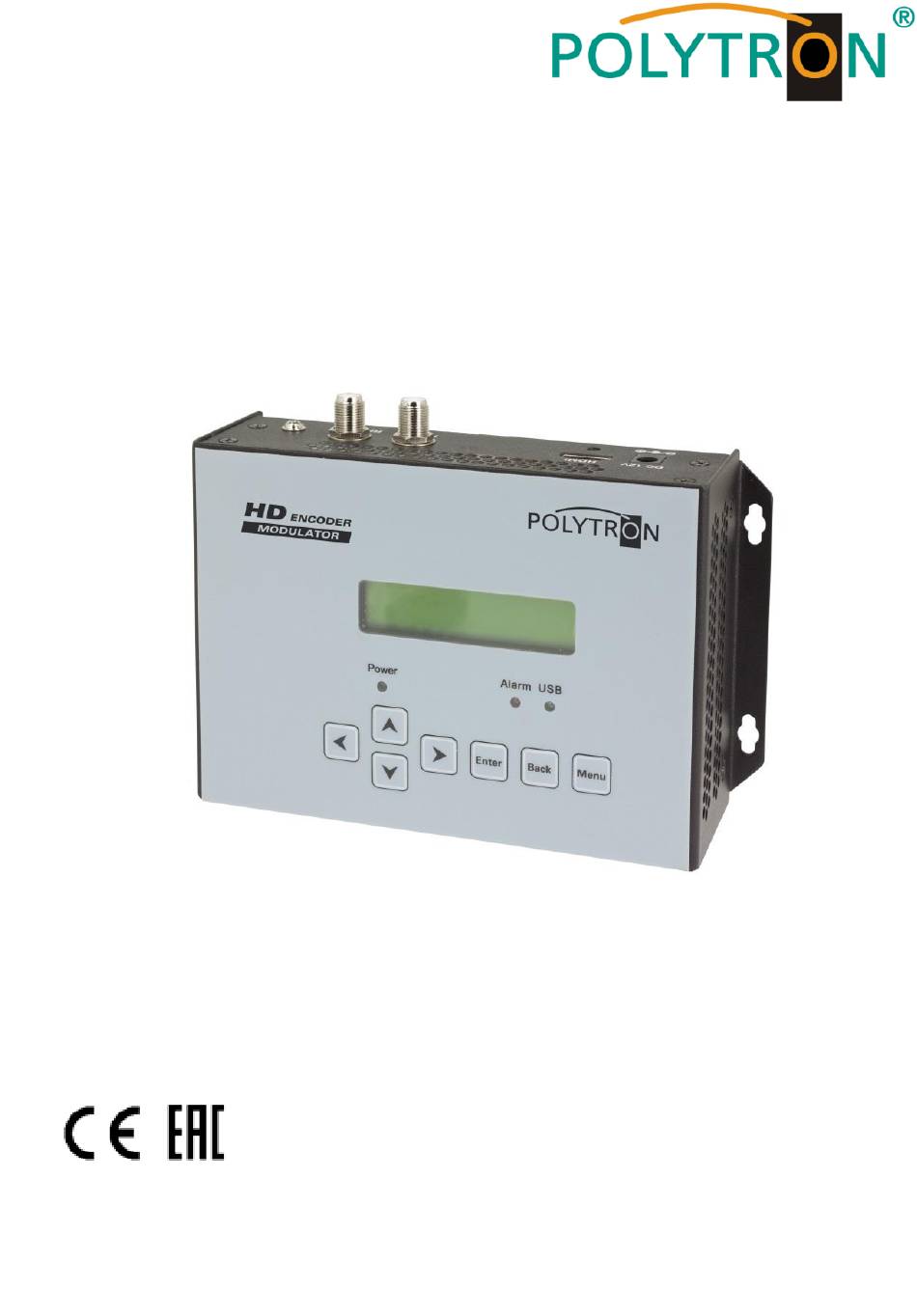

  • Page 1 HDMI Modulator DVB-S/S2 HDM 1 SL Bedienungsanleitung/ User manual 0901806 V3...

  • Page 2: Table Of Contents

    Deutsch Montage- und Sicherheitshinweise Beschreibung Bedienelemente / Anschlüsse Grundeinstellungen im Auslieferzustand Anzeige / Hauptmenü 9-10 Programmierung 10-16 Technische Daten English Mounting and safety instructions 15-16 Description Control unit / Connectors Display / Main menu 19-20 Programing 21-26 Technical data...

  • Page 3: Montage- Und Sicherheitshinweise

    Montage- und Sicherheitshinweise Vor dem Arbeiten am HDM 1 SL bitte unbedingt folgende Sicherheitsbestimmungen sorgfältig lesen!
  • Page 4 Bedingungen zur Sicherstellung der elektromagnetischen Verträglichkeit (EMV) Alle Abdeckungen und Schrauben müssen fest montiert und angezogen sein, Kontaktfedern dürfen nicht oxidiert oder verbogen sein. „ Der Nutzer ist für die rechtliche zulässige Nutzung dieses Gerätes selbst verantwortlich und muss im Zweifel juristische Beratung zur urheberrechtlichen Nutzungsbeschränkung einholen.“...

  • Page 5: Beschreibung

    Beschreibung: Modulator zur Umsetzung eines HDMI-Signals in einen DVB-S/S2 Kanal. Als Videoformat wird der MPEG 4 Standard genutzt. Das Gerät ist flexibel einsetzbar und kann HDMI-Signale z.B. von Receivern, Computern, Kameras und DVD-Playern verarbeiten. HINWEIS Nach einem Netzausfall bleiben alle Daten erhalten. PC/Laptop Receiver Kamera...
  • Page 6 Bedienelemente Taste >nach oben im Menü< Taste >nach unten im Menü< Taste >nach links im Menü< Taste >nach rechts im Menü< Taste >Enter (Auswahl bestätigen)< Taste >Back (einen Menüpunkt zurück)< Taste >Menu (Menü öffnen und verlassen)< Anzeige Betriebsspannung, leuchtet grün im Betrieb Anzeige Alarm, leuchtet rot wenn kein Signal anliegt 10 Anzeige leuchtet grün, wenn ein HDMI-Signal anliegt...
  • Page 7 Anschlüsse: 11 Eingangsspannungsbuchse zum Betrieb mit beiliegendem 12V-Netzteil 12 HDMI Eingang 13 Durchschleifeingang (zum Anschluss externer Signalquellen) 14 HF-Ausgang 15 Masseanschluss...

  • Page 8: Grundeinstellungen Im Auslieferzustand

    Der Auslieferzustand kann jederzeit durch „Factory set“ hergestellt werden. Alle Transportstrominformationen werden neutral vorgegeben und können den Erfordernissen des Kabelnetzbetreibers angepasst werden. Die Grundeinstellungen des Gerätes sind nachfolgend dargestellt: HDM 1 SL Eingang 1 Video Format MPEG-4 AVC/H.264 Aspect Ratio...

  • Page 9: Programmierung

    Programmierung am Gerät: LCD Anzeige nach dem Einschalten: DVB-S 1474.00MHz Start up Load config 1080i 6.300 Mbps Please wait… Please wait 1. Zeigt die Modulation des Ausgangssignals. 2. Zeigt die Ausgangsfrequenz. 3. Zeigt die Auflösung des Eingangssignals. 4. Zeigt die Datenrate des Ausgangssignals.
  • Page 10 Übersicht Hauptmenü: Das Hauptmenü erscheint nach drücken der Taste „Menu“. Mit den Pfeiltasten erfolgt die Steuerung durch das Menü. Mit „Enter“ werden die Einstellungen bestätigt. Mit „Back“ einen Schritt zurück in das vorherige Menü. 1 Status 5 USB device 2 Encoder 6 System 3 Modulator 4 Stream...
  • Page 11 2. Encoder 2. 1 Video: Einstellen folgender Video-Parameter Video In Status: Not lock Zeigt an, ob ein Video Signal erkannt wird. z.B. locked Resolution: Resolution unknown Zeigt die Auflösung des Signals an. z.B. 1920 x 1080 50i Video Bit Rate: Einstellung der Video-Bitrate Video bitrate 8.000 Mbps...
  • Page 12 Audio Einstellen folgender Audio-Parameter Audio bitrate Audio Bitrate: *192 Kbps Auswahl: 64,96,128,192,256,320,384 Kbps Standard: 192 Kbps Audio Format: Audio format Auswahl: Mpeg2, Mpeg2-AAC, Mpeg4-AAC *Mpeg2 Standard: Mpeg2 Program info Service name, Program name, Program number, EIT event: Hier können Zusatzinformationen zum Programm eingegeben werden. Das System erstellt automatisch die Standard Einstellungen.
  • Page 13 3. Modulator RF level Standard RF on Constellation Symbol Rate Bitrate RF Frequency 3.1 RF frequency: SAT frequency Auswahl: 950 bis 1150 MHz 950.000 MHz Standard: 950 MHz 3.2 Symbol Rate: Auswahl: 22000 bis 30000 Ksps Symbol rate Standard: 27500 Ksps 27500 Ksps 3.3 RF level: Pegelbereich -36 dBm bis -16 dBm...
  • Page 14 3.5 DVB-S FEC DVB-S FEC Auswahl: 1/2, 2/3, 3/4, 5/6, 7/8, Standard: 7/8 3.6 DVB-S2 FEC DVB-S2 FEC Auswahl: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Standard: 1/2 3.7 DVB-S2 Pilot DVB-S2 Pilot Auswahl: On / OFF Standard: OFF 3.8 Roll Off Roll Off Auswahl: On / OFF...
  • Page 15 6. System 6.1 Save config Save config ? Geänderte Einstellungen speichern, ja – nein. >No 6.2 Load saved CFG Load saved CFG Setzt die Einstellungen auf die zuletzt gespeicherten Werte zurück. >No 6.3 Factory reset Reset all sets ? Gerät auf Werkseinstellungen zurücksetzen. >No 6.4 LCD time-out Schaltet die Display-Beleuchtung nach eingestellter...
  • Page 16 6.5 Lock keyboard Hier kann die Tastatur vor unbefugtem Benutzen gesperrt werden. System >Lock keyboard Lock keyboard >Yes Nach dem Bestätigen mit „Yes“ muss ein 6-stelliger Code eigegeben werden. Danach mit „Enter“ bestätigen. Lock keyboard >Yes Set password 000000 Die Sperre kann mit dem gewählten Code wieder aufgehoben werden.
  • Page 17 Mounting and safety instructions Before working on the base unit HDM 1 SL please read the following safety precautions carefully!
  • Page 18 Precautions to ensure the electromagnetic compatibility (EMV) All covers and screws must tightly be fitted and should be tightly fastened. Contact feathers should not be oxidized or deformed. The operator or end user is self-responsible for the lawful use of the equipment and when doubt arises must get legal advice about the terms of usage NOTE...
  • Page 19 Description: Modulator for conversion of a HDMI signal into a DVB-S/S2 channel. The devices are wide range useable and can handle HDMI signals from set-top-boxes, PC/notebooks, cameras and DVD - players. Receiver PC/Laptop Camera DVD-Player...
  • Page 20 Display and Buttons 1 Button up in the menu 2 Button down in the menu 3 Button left in the menu 4 Button right in the menu 5 Button Enter (confirm selection) 6 Button Back (one step back in menu) 7 Button Menu (open and close menu) 8 Indicates Operating voltage 9 Indicates Alarm, if there is no signal...
  • Page 21 Connectors: 11 Input 12V-power supply (included) 12 HDMI input 13 Combining input (for external signal sources) 14 RF output 15 Grounding connection...
  • Page 22 The delivery status can be established at any time by "Factory set". All transport stream information is given neutral and can be adapted to the re- quirements of the cable network operator. The basic settings of the device are shown below: HDM 1 SL Input 1 Video Format MPEG-4 AVC/H.264...
  • Page 23 Hand programming of the device: LCD Screen after switch on: DVB-S 1474.00MHz Start up Load config 1080i 6.300 Mbps Please wait… Please wait 1. Shows the modulation of the output signal 2. Output frequency 3. Data rate of the output signal 4.

  • Page 24: Alarm Status

    Over view Main menu: The main menu occurs after pushing the button “Menu”. Menu navigation by using arrow buttons. Setting confirmation by “Enter”. One step back through pushing button “Back” 1 Status 5 USB device 2 Encoder 6 System 3 Modulator 4 Stream 1.
  • Page 25 2. Encoder 2. 1 Video: Select the Video-Parameter Video In Status: Not lock Shows if there is a signal detected locked Resolution: Resolution unknown 1920 x 1080 50i Shows the resolution Video bitrate Video Bit Rate: 8.000 Mbps choose the video bitrate 1 up to 19,5 Mbps Low Delay: Low Delay Select: 50 up to 500 ms...
  • Page 26 Audio Adjustments Audio-Parameter Audio Bitrate: Audio bitrate *192 Kbps Select: 64,96,128,192,256,320,384 Kbps Standard: 192 Kbps Audio Format: Audio format *Mpeg2 Select: Mpeg2, Mpeg2-AAC, Mpeg4-AAC Standard: Mpeg2 Program info Service name, Program name, Program number, EIT event: Select additional channel informations. The system creates automatically the default settings.
  • Page 27 3. Modulator RF level Standard RF on Constellation Symbol Rate Bitrate RF Frequency 3.1 RF frequency: SAT frequency Select: 950 up to 1150 MHz 950.000 MHz Standard: 950 MHz 3.2 Symbol Rate: Select: 22000 up to 30000 Ksps Symbol rate Standard: 27500 Ksps 27500 Ksps 3.3 RF level:...
  • Page 28 3.5 DVB-S FEC DVB-S FEC Select: 1/2, 2/3, 3/4, 5/6, 7/8, Standard: 7/8 3.6 DVB-S2 FEC DVB-S2 FEC Select: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Standard: 1/2 3.7 DVB-S2 Pilot DVB-S2 Pilot Select: On / OFF Standard: OFF 3.8 Roll Off Roll Off Select l: On / OFF...
  • Page 29 6. System 6.1 Save config Save config ? Select Yes or No. >No 6.2 Load saved CFG Load saved CFG ? Load the last saved adjustments. >No 6.3 Factory Setting Reset all sets ? Restore the default settings >No 6.4 LCD time-out LCD time-out Switch of the display in the selected time.
  • Page 30 6.5 Lock keyboard Lock Keyboard System >Lock keyboard Lock keyboard >Yes After confirm with „Yes“ a 6-digit code must be set. Confirm the code with “Enter”. Lock keyboard >Yes Set password 000000 To unlock please use the chosen code. Enter password If you forgot the code, ****** please use the universal-Code >...

  • Page 31: Technical Data

    Technische Daten / Technical data: Eingang / Input HDMI Videoformat / Video Encoding MPEG-4 AVC/H.264 Auflösung / Resolution 1920*1080_60P,1920*1080_50P; 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P 1…19,5 Mbps Bitrate / Bit Rate (Video) Audioformat / Audio Encoding MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC Abtastrate / Sample rate 48KHz Bitrate / Bit rate (Audio) 64, 96,128, 192, 256, 320, 384 Kbps...
  • Page 32 + 49 (0) 70 81/1702 - 0 Technische Hotline Technical hotline + 49 (0) 70 81/1702 - 0 Telefax + 49 (0) 70 81) 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
