Polytron HDM 1 T User Manual

Hdmi modulator
Hide thumbs Also See for HDM 1 T:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

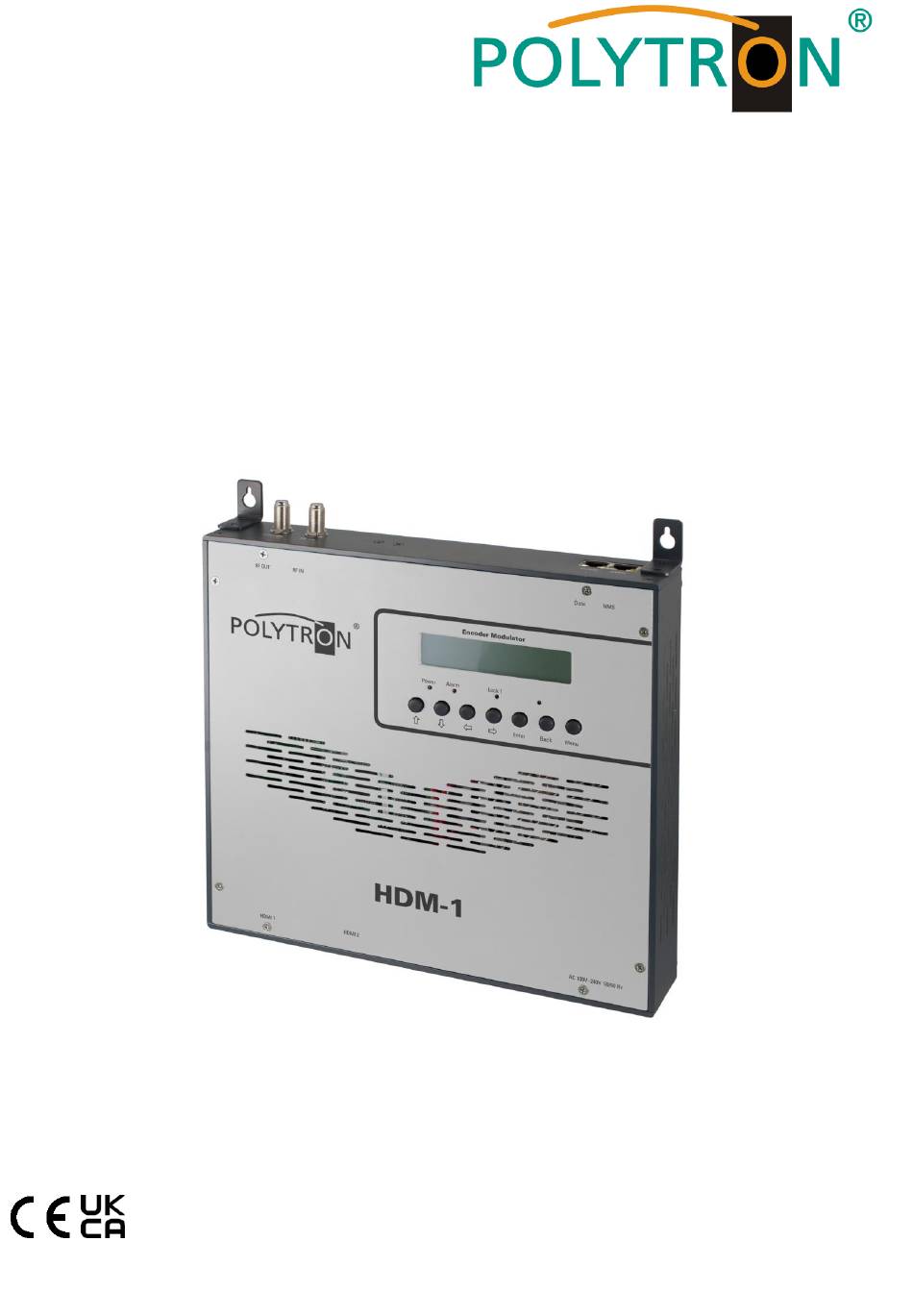

HDM 1 T / HDM 1 C
HDMI Modulator
1x HDMI in DVB-C(T)/IP
1x HDMI into DVB-C(T)/IP
0901647 V7
Bedienungsanleitung/
User manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HDM 1 T and is the answer not in the manual?

Questions and answers

Related Manuals for Polytron HDM 1 T

Summary of Contents for Polytron HDM 1 T

  • Page 1 HDM 1 T / HDM 1 C HDMI Modulator 1x HDMI in DVB-C(T)/IP 1x HDMI into DVB-C(T)/IP Bedienungsanleitung/ User manual 0901647 V7...

  • Page 2: Table Of Contents

    Inhalt 1. Montage- und Sicherheitshinweise ______________________________________________________ 3 2. Beschreibung __________________________________________________________________ 5 3. Bedienelemente ________________________________________________________________ 6 4. Anschlüsse ____________________________________________________________________ 6 5. Handprogrammierung am Gerät ___________________________________________________ 7 6. Programmierung via Webbrowser (NMS) ___________________________________________ 10 7. Grundeinstellungen im Auslieferzustand ___________________________________________ 35 8. Technische Daten ______________________________________________________________ 36 zur englisch-sprachigen Bedienungsanleitung / to the English language manual ...

  • Page 3: Montage- Und Sicherheitshinweise

    Installation, Umgebungsbedingungen sowie Wartung und Service am Gerät! Bewahren Sie die Bedienungsanleitung für den spä- teren Gebrauch auf. Alle Bedienungsanleitungen finden sie auf unserer Website unter: https://polytron.de/index.php/de/service/bedienungsanleitungen Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur an den zulässigen Betriebsorten, unter den zulässigen Umgebungs-bedingungen sowie zu den in der Bedienungsanleitung beschriebenen Zweck.
  • Page 4 Raccolta plastica § Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der Polytron-Vertrieb GmbH. Diese finden Sie auf unserer Website unter: https://polytron.de/index.php/de/unternehmen/agbs Bedingungen zur Sicherstellung der elektromagnetischen Verträglichkeit (EMV) Alle Abdeckungen und Schrauben müssen fest montiert und angezogen sein, Kontaktfedern dürfen nicht oxidiert oder verbogen sein.

  • Page 5: Beschreibung

    2. Beschreibung Modulator zur Umsetzung eines HDMI-Signals in einen DVB-T (COFDM) bzw. einen DVB-C (QAM) Kanal. Bei beiden Geräten steht das HDMI-Signal auch als IP-Stream zur Verfügung und kann in IPTV- Netzwerke eingespeist werden. Als Videoformat wird der MPEG4 oder wahlweise auch der MPEG2 Standard genutzt. Das Gerät ist flexibel einsetzbar und kann HDMI-Signale z.B.

  • Page 6: Bedienelemente

    3. Bedienelemente Taste nach oben im Menü Taste nach unten im Menü Taste nach links im Menü Taste nach rechts im Menü Taste Enter (Auswahl bestätigen) Taste Back (im Menü einen Schritt zurück) Taste Menu (um in das Menü zu kommen und es zu verlassen) Anzeige Betriebsspannung Anzeige Alarm, wenn kein Signal anliegt 10 Anzeige ob ein HDMI Signal anliegt...

  • Page 7: Handprogrammierung Am Gerät

    5. Handprogrammierung am Gerät LCD Anzeige nach dem Einschalten: Beim HDM 1 T: DVB-T 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M Beim HDM 1 C: Cable 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M 1. Zeigt die Modulation des Ausgangssignals.
  • Page 8 Auswahl: Normal, Mode1, Mode2 Standard: Normal 2.2 Input 2 ohne Funktion 2.3 ASI ohne Funktion 3. Modulator Settings / Modulator-Einstellungen HDM 1 C: HDM 1 T: 3.1 Bandwidth 3.1 Standard 3.2 Constellation 3.2 Constellation 3.3 Symbol Rate 3.3 Transmission Mode 3.4 RF Frequency 3.4 Guard Intervall...
  • Page 9 3.6 RF Frequency / Ausgangsfrequenz: Bereich: 30-960 MHz Standard: 474 MHz 3.7 RF output level / Ausgangspegel: Pegelbereich -30 dBm bis -10 dBm -30 dBm = 79 dBµV -25 dBm = 84 dBµV -20 dBm = 89 dBµV -15 dBm = 94 dBµV -10 dBm = 99 dBµV 4.

  • Page 10: Programmierung Via Webbrowser (Nms)

    5.6 Web Manager Port: Standard: 00080 6. Save config / Einstellungen speichern Auswahl: „Yes“ oder „No“ 7. Loading config / Einstellungen speichern 7.1 Load saved CFG / Lade abgespeicherte Einstellungen Auswahl: „Yes“ oder „No“ 7.2 Load default / Lade Werkseinstellungen Auswahl: „Yes“...
  • Page 11 Übersichtseite Auf der Übersichtsseite sind alle Statuswerte ersichtlich. Angezeigt wird die Version der Software, Hardware und Weboberfläche. Zusätzlich können aktuelle Informationen über das Ein – und Ausgangssignal abgelesen werden. In der linken Spalte können alle veränderbaren Parameter ausgewählt werden. In dieser Version des HDM 1 sind folgende Punkte nicht aktiviert: - Input 2 - ASI Input...
  • Page 12 Input 1 Settings / Einstellungen Video Format: Mpeg2 oder H.264 Standard: H.264 Video Bit Rate: Wert zwischen 1 und 19,5 Mbps einstellen Standard: 8 Mbps Audio Format: Auswahl: Mpeg2 Standard: Mpeg2 Audio Bit Rate: Auswahl: 64, 96, 128, 192, 256, 320 Kbps Standard: 192 Kbps Program Out Enable / Program: Standard: enable...
  • Page 13 In die NIT Einstellung muss nur in großen Netzen eingegriffen werden. Änderungen sollten nur von erfahrenen Nutzern durchgeführt werden. IP Output Einstellungen für den IP Ausgang IP Output: IP Output “ON” oder “OFF” Service IP: Eingangs-IP Adresse des HDM 1 Standard: 192.168.2.137...
  • Page 14 Eingabe VLC Player: udp://@ 224.2.2.2 Subnet Mask: Standard: 255.255.255.0 Gateway: Standard: 192.168.2.0 Port Standard: 02234 Modulator HDM 1 T: HDM 1 C: Bandwidth / Bandbreite: Standard: Ausgangssignal-Bandbreite: 6, 7 oder 8 MHz Auswahl: J.83A, J.83B, J.83C Standard: 8 MHz Standard: J.83A (DVB-C)
  • Page 15 Save and restore Save Configuration: Ausgewählte Parameter speichern Restore Configuration: Die zuletzt gespeicherten Parameter wiederherstellen. Danach speichern (Save Configuration) da sonst diese Daten bei einem Reboot verloren gehen. Factory Set: Werkseinstellungen: Stellt die „Default“-Parameter wieder her. Reboot Neustart des HDM 1 nach Firmware update oder Einstellung anderer Parameter.
  • Page 16 Firmware Update Mit “Durchsuchen” den Order mit dem Firmware-Update suchen und Datei auswählen. Danach auf „Update“ klicken. Network / Netzwerkeinstellungen IP Address: Einstellung der IP Addresse für den Webbrowser Zugang Standard: 192.168.1.225 Subnet Mask: Standard: 255.255.255.0 Gateway: Standard: 192.168.0.1 Web Manager Port: Standard: 00080...
  • Page 17 Password / Passwort und User Name ändern Current UserName: Derzeitigen Benutzernamen eingeben (default admin) Current Password: Derzeitiges Passwort eingeben (default admin) New UserName: Neuen Usernamen eingeben New Password: Neues Passwort eingeben Confirm New Password: Passwort bestätigen Backup / Load Backup Configuration: Zum Speichern einer Backupdatei auf PC oder Notebook.
  • Page 18 Content 1. Mounting and safety instructions _______________________________________________________ 2. Description ____________________________________________________________________ 21 3. Display and Buttons ____________________________________________________________ 22 4. Connectors ___________________________________________________________________ 22 5. Hand programming of the device _________________________________________________ 23 6. Programming via web browser (NMS) ______________________________________________ 26 7. Factory settings________________________________________________________________ 35 8.

  • Page 19: Mounting And Safety Instructions

    Save the operating instructions for later use. All operating instructions can be found on our website at: https://polytron.de/index.php/en/services/operating-manuals Approved use Use the device only at the permissible operating locations, under the permissible environmental conditions and for the purpose described in the operating instructions.
  • Page 20 Raccolta plastica Guarantee conditions § The general terms and conditions of Polytron-Vertrieb GmbH apply. The general terms and conditions can be found on our website at: https://polytron.de/index.php/en/company/general-terms-and-conditions Precautions to ensure the electromagnetic compatibility (EMV) All covers and screws must tightly be fitted and should be tightly fastened. Contact feathers should not be oxidized or...

  • Page 21: Description

    2. Description The HDM 1 series are modulators for conversion of a HDMI-Signal into a DVB-T (COFDM) or DVB-C (QAM) channel. It is possible to distribute the HDMI signal, as an IP-stream, in IPTV networks. The devices are wide range useable and can handle HDMI signals from media players, PC/notebooks, cameras, decod- ers.

  • Page 22: Display And Buttons

    3. Display and Buttons 1 Button up in the menu 2 Button down in the menu 3 Button left in the menu 4 Button right in the menu 5 Button Enter (confirm selection) 6 Button Back (in menu one step back) 7 Button Menu (go inside menu and out) 8 Indicate Operating voltage 9 Indicate Alarm, if there is no signal...

  • Page 23: Hand Programming Of The Device

    5. Hand programming of the device LCD Screen after switch on: For the HDM 1 T: DVB-T 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M For the HDM 1 C: Cable 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M 1. Shows the modulation of the output signal 2.
  • Page 24 2.1.5 Low Latency Selection: Normal, Mode1, Mode2 Default: Normal 2.2 Input 2 no function 2.3 ASI no function 3. Modulator Settings HDM 1 T: HDM 1 C: 3.1 Bandwidth 3.1 Standard 3.2 Constellation 3.2 Constellation 3.3 Transmission Mode 3.3 Symbol Rate 3.4 Guard Intervall...
  • Page 25 3.6 RF Frequency: Range: 30-960 MHz Default: 474 MHz 3.7 RF output level: Level range: -30 dBm to -10 dBm -30 dBm = 79 dBµV -25 dBm = 84 dBµV -20 dBm = 89 dBµV -15 dBm = 94 dBµV -10 dBm = 99 dBµV 4.

  • Page 26: Programming Via Web Browser (Nms)

    5.6 Web Manager Port: Default: 00080 6. Save config Select “Yes” or “No” 7. Loading config 7.1 Load saved settings Select “Yes” or “No”. 7.2 Load default Select “Yes” or “No”. Attention: After a reset, the output parameters must be set to the standard values according to the operating instructions.
  • Page 27 Overview page On the overview page are all parameters visible. Displayed is the version of the software, hardware and web interface. Additionally shown is current information about the input and output signal. In the left column can all adjustable parameters be selected. In this version of the HDM 1 are following points not available: - Input 2 - ASI Input...
  • Page 28 Input 1 Settings Video Format: Mpeg2 or H.264 Standard: H.264 Video Bit Rate: Set value between 1 and 19,5 Mbps Default: 8 Mbps Audio Format: Mpeg2, Mpeg2 AAC or Mpeg4 AAC Standard: Mpeg2 Audio Bit Rate: Selection: 64, 96, 128, 192, 256, 320 Kbps Default: 192 Kbps Program Out enable: If there is no HDMI signal only the channel name will be shown.
  • Page 29 Bitrate: Displays the current encoding bitrate. The NIT settings have only to be modified in large networks. IP Output Settings for IP output IP Output: IP output “ON” or “OFF” Service IP: Input-IP address of the HDM 1 Default: 192.168.2.137...
  • Page 30 Input VLC Player: udp://@ 224.2.2.2 Subnet Mask: Default: 255.255.255.0 Gateway: Default: 192.168.2.0 Port: Default: 02234 Modulator HDM 1 T: HDM 1 C: Bandwidth: Standard: Output bandwith: 6, 7 or 8 MHz Selection: J.83A, J.83B, J.83C Default: 8 MHz Default: J.83A (DVB-C)
  • Page 31 Save and restore Save Configuration: Save settings Restore Configuration: Restore the last saved parameters. Save after (Save Configuration). If not, the settings will be lost after the next reboot. Factory Settings: Restore the default settings. Reboot Reboot after firmware update or using new adjustments.
  • Page 32 Firmware Update Choose with “Search or Find”, the directory where the firmware update is located. Then click to the button „Update“. Network IP Address: IP address for web browser access Default: 192.168.1.225 Subnet Mask: Default 255.255.255.0 Gateway: Default 192.168.0.1 Web Manager Port: Default 00080...
  • Page 33 Password Current UserName: Enter current UserName (default admin) Current Password: Enter current Password (default admin) New UserName: Enter new UserName New Password: Enter new Password Confirm New Password: Confirm the new password Backup / Load Backup Configuration: Save a backup file on PC or notebook. Load Configuration: Load a backup file from PC or notebook.

  • Page 35: Grundeinstellungen Im Auslieferzustand

    The delivery status can be established at any time by "Factory set". All transport stream information is given neutral and can be adapted to the requirements of the cable network operator. Die Grundeinstellungen der Geräte sind nachfolgend dargestellt/The basic settings of the devices are shown below: HDM 1 C HDM 1 T Network* IP Address 192.168.1.225 Subnet mask 255.255.255.0...

  • Page 36: Technische Daten

    8. Technische Daten / Technical Data Typ / Type HDM 1 C HDM 1 T Artikel-Nr. / Article no. 5741650 5741640 Encoder Video Videoformat / Video Format MPEG-2 / MPEG-4 MPEG-2 / MPEG-4 Eingang / Input 1x HDMI 1x HDMI Auflösung / Resolution...
  • Page 37 Notizen / Notices...
  • Page 38 Notizen / Notices...
  • Page 39 Notizen / Notices...
  • Page 40 + 49 (0) 70 81/1702 - 0 Technische Hotline Technical hotline + 49 (0) 70 81/1702 - 0 Telefax + 49 (0) 70 81) 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
