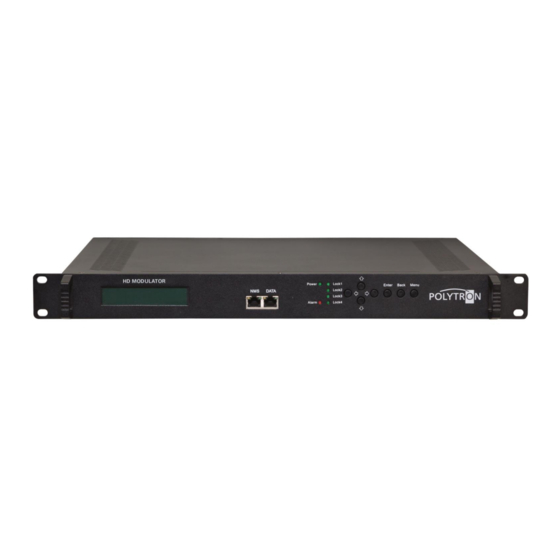

Polytron HDM 4 T User Manual

Hdmi modulator dvb-t / ip
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
HDMI Modulator DVB-T / IP
HDM 4 T
Bedienungsanleitung
User manual
0901702 V3

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HDM 4 T and is the answer not in the manual?

Questions and answers

Related Manuals for Polytron HDM 4 T

Summary of Contents for Polytron HDM 4 T

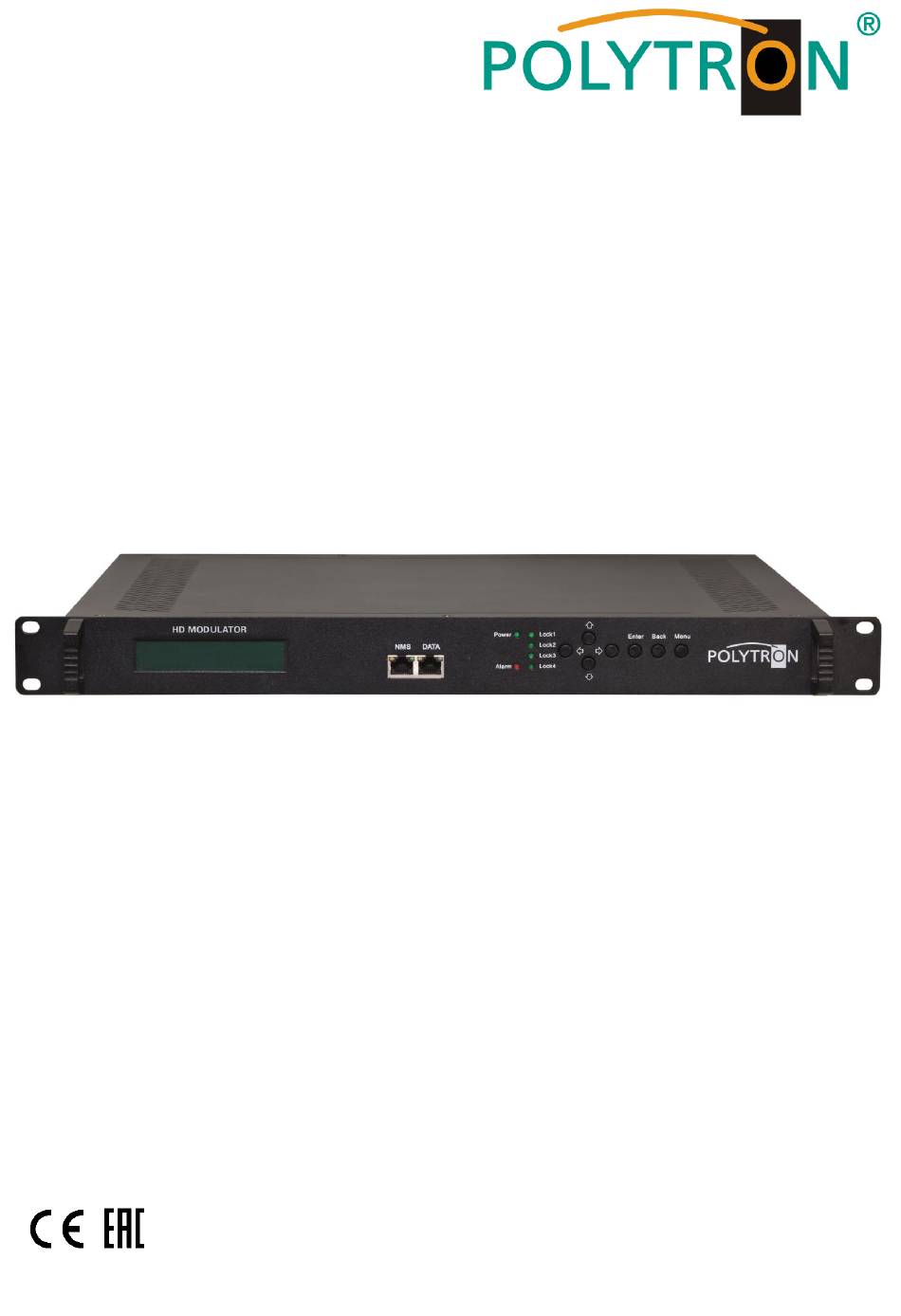

  • Page 1 HDMI Modulator DVB-T / IP HDM 4 T Bedienungsanleitung User manual 0901702 V3...

  • Page 2: Montage- Und Sicherheitshinweise

    Montage- und Sicherheitshinweise Vor Arbeiten am Modulator bitte unbedingt folgende Sicherheitsbestimmungen sorgfältig lesen!

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Montage- und Sicherheitshinweise ..........................2 Inhaltsverzeichnis ................................3 Beschreibung ................................... 3 Bedienelemente ................................4 Anschlüsse ..................................4 Grundeinstellungen im Auslieferzustand ........................5 Handprogrammierung am Gerät ............................ 6 Programmierung über Webbrowser (NMS) ......................... 11 Technische Daten ................................20 HINWEIS Die Bilder in dieser Anleitung dienen lediglich als Illustrationen. Beschreibung Modulator zur Umsetzung von bis zu 4 HDMI-Signalen und einem ASI-Transportstrom in bis zu zwei DVB-T konforme (COFDM) Ausgangskanäle.

  • Page 4: Bedienelemente

    Bedienelemente Taste nach oben im Menü Taste nach unten im Menü Taste nach links im Menü Taste nach rechts im Menü Taste „Enter“ (Auswahl bestätigen) Taste „Back“ (im Menü einen Schritt zurück) Taste „Menu“ (um in das Menü zu kommen und es zu verlassen) Anzeige Betriebsspannung Anzeige Alarm, wenn kein Signal anliegt 10 Anzeige ob ein HDMI-Signal anliegt...

  • Page 5: Grundeinstellungen Im Auslieferzustand

    Am ASI-Ausgang wird das Signal des Modulators A zur Verfügung gestellt. Der Auslieferzustand kann jederzeit durch „Factory set“ hergestellt werden. Alle Transportstromin- formationen werden neutral vorgegeben und können den Erfordernissen des Kabelnetzbetreibers angepasst werden. Die Grundeinstellungen der Geräte sind nachfolgend dargestellt: HDM 4 T Netzwerk* IP Adresse 192.168.001.225 Subnetzmaske 255.255.255.000...

  • Page 6: Handprogrammierung Am Gerät

    Handprogrammierung am Gerät LCD-Anzeige nach dem Einschalten: DVB-T 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M 1. Zeigt die Modulation des Ausgangssignals. 2. Zeigt die Ausgangsfrequenz. 3. Zeigt die Datenrate des Ausgangssignals. 4. Ohne Bedeutung Übersicht Hauptmenü: Das Hauptmenü erscheint nach Drücken der Taste „Menu“. Mit den Pfeiltasten erfolgt die Steuerung durch das Menü.
  • Page 7 2. Input Settings / Eingangs-Einstellungen Die 4 Eingänge sind wie folgt anzuwählen: 2. 1 Input 1 : 2.1.1 Program 1 2.1.2 Program 2 2. 2 Input 2 : 2.2.1 Program 3 2.2.2 Program 4 Video Format: Mpeg2 oder H.264 / Standard: H.264 Low delay: Normal, Mode 1, Mode 2 / Standard: Normal Video Bit Rate:...
  • Page 8 3. Modulation Setting / Modulator-Einstellungen 3.x Output: 3.1 Output A Auswahl: A, B 3.2 Output B 3.x.1 Bandwidth: Auswahl: 6 MHz, 7 MHz, 8 MHz 3.x.1 Bandwidth Standard: 8 MHz 3.x.2 Constellation 3.x.2 Constellation: Auswahl: QPSK, 16 QAM, 64 QAM Standard: 64 QAM 3.x.3 FFT: Auswahl: 2K, 8K...
  • Page 9 5. Network / Network-Einstellungen 5.x IP Konfiguration: 5.1 NMS Auswahl: NMS oder IP Stream 5.2 IP Stream 5.1.1 NMS IP Address: Einstellung der IP-Adresse für den Webbrowser-Zugang Standard: 192.168.001.225 5.1 NMS IP Address 5.2 Subnet Mask 5.1.2 Subnet Mask: Standard: 255.255.255.000 5.1.3 Gateway: Standard: 192.168.000.001 5.3 Gateway...
  • Page 10 5.2.x.5 Service IP Eingang IP-Adresse des Modulators Default: 192.168.002.137 5.2.x.5 Service IP 5.2.x.6 Subnet Mask 5.2.x.6 Subnet Mask: Standard: 255.255.255.000 5.2.x.7 Gateway: Standard: 192.168.002.000 5.2.x.7 Gateway 5.2.x.8 Protocol 5.2.x.8 Protocol: Standard: UDP 6. System 6.1 Save config / Einstellungen speichern Auswahl: „Yes“...

  • Page 11: Programmierung Über Webbrowser (Nms)

    Programmierung über Webbrowser (NMS) Den PC oder das Notebook mittels Standard-Netzwerkkabel mit der NMS-Buchse verbinden. Falls ein Proxyserver verwendet wird, so ist dieser (in den Netzwerkverbindungen) zu deaktivieren. Der verwendete PC muss sich im gleichen Netzwerk befinden wie der Modulator. In der Grundeinstellung besitzt das Gerät die IP-Adresse 192.168.001.225.
  • Page 12 Auf der Übersichtsseite sind alle Statuswerte ersichtlich. Angezeigt wird die Version der Software, Hardware und Weboberfläche. Zusätzlich können aktuelle Informationen bzw. Zuordnungen für das Ein- und Ausgangssignal abgelesen werden. In der linken Spalte können alle veränderbaren Parameter ausgewählt werden. Einstellungen Die 4 Eingänge können wie folgt ausgewählt und eingestellt werden: Input 1 : HDMI 1...
  • Page 13 Video Bit Rate: Wert zwischen 1 und 19 Mbps einstellen Standard: 8 Mbps Audio Format: MPEG1 Layer 2, MPEG2 AAC oder MPEG4 AAC Standard: MPEG2 Audio Bit Rate: Auswahl: 64, 96, 128, 192, 256, 320 kbps. Standard: 192 kbps. Program Out enable : Ohne Eingangssignal wird der Programmname ohne Bildinhalt angezeigt.
  • Page 14 ASI Input PID Pass: Falls die gleiche PID in dem System bereits vergeben wurde, ist es möglich die PID`s zu verändern. Änderungen sollten nur von erfahrenen Nutzern durchgeführt werden. Passthrough: Am Ausgang werden nur die ausgewählten ASI-Programme moduliert. Multiplex: ASI-Programme können mit HDMI-Eingängen gemischt werden. Input Program: Alle im ASI-Datenstrom enthaltenen Programme werden angezeigt.
  • Page 15 In die NIT-Einstellung muss nur in großen Netzen eingegriffen werden. Änderungen sollten nur von erfahrenen Nutzern durchgeführt werden. IP Output Einstellungen für den IP-Ausgang: IP Output Enable: IP Output ON oder OFF Service IP: Eingangs-IP Adresse des Modulators Standard: 192.168.002.137 Output IP: Multicast IP-Adresse des ausgehenden Datenstroms Standard: 224.002.002.002...
  • Page 16 Modulator Bandwidth: Auswahl: 6 MHz, 7 MHz, 8 MHz Standard: 8 MHz Constellation: Auswahl: QPSK, 16 QAM, 64 QAM Standard: 64 QAM Transmission Mode (FFT): Auswahl: 2K, 8K Standard: 2K Guard Interval: Auswahl: 1/4, 1/8, 1/16, 1/32 Standard: 1/32 Code Rate (FEC): Auswahl: 1/2, 2/3, 3/4, 5/6, 7/8 Standard: 5/6 RF Frequency / Ausgangsfrequenz:...
  • Page 17 Save and restore Save Configuration: Ausgewählte Parameter speichern. Restore Configuration: Die zuletzt gespeicherten Parameter wiederherstellen. Danach speichern (Save Configuration) da diese Daten sonst bei einem Reboot verloren gehen. Factory Set: Werkseinstellungen: Stellt die Default-Parameter wieder her. Reboot Neustart des Modulators nach Firmware-Update oder Einstellung anderer Parameter.
  • Page 18 Firmware-Update Mit “Durchsuchen” den Order mit dem Firmware-Update suchen und Datei auswählen. Danach auf „Update“ klicken. Network / Netzwerkeinstellungen IP Address: Einstellung der IP-Adresse für den Webbrowser-Zugang Standard: 192.168.001.225 Subnet Mask: Standard: 255.255.255.000 Gateway: Standard: 192.168.000.001 Web Manager Port: Standard: 00080...
  • Page 19 Password / Passwort und User Name ändern Current UserName: Derzeitigen Benutzernamen eingeben (default admin) Current Password: Derzeitiges Passwort eingeben (default admin) New UserName: Neuen Usernamen eingeben New Password: Neues Passwort eingeben Confirm New Password: Passwort bestätigen Backup / Load Backup Configuration: Zum Speichern einer Backupdatei auf PC oder Notebook.

  • Page 20: Technische Daten

    Technische Daten HDM 4 T Artikel-Nr. 5741644 Videoformat H.264 / Mpeg2 Anschlüsse, Eingang 4x HDMI, 1x ASI (BNC), 1x HF-Durchschleifeingang (F-Buchse) Anschlüsse, Ausgang 1x DVB-T (F-Buchse), 2x ASI (BNC), IP (RJ45) Auflösung 1920*1080_60P, 1920*1080_50P 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P Audioformat MPEG1 Layer II...

  • Page 21: Mounting And Safety Instructions

    Mounting and safety instructions Before working on the modulator please read the following safety precautions carefully!

  • Page 22: Contents

    Contents Mounting and safety instructions ..........................21 Contents ..................................22 Description ..................................22 Display and Buttons ..............................23 Connectors ..................................23 Factory settings ................................24 Hand programming of the device ..........................25 Programing via web browser (NMS) ..........................30 Specifications................................. 39 NOTE The images in this manual are for illustration purposes only.

  • Page 23: Display And Buttons

    Display and Buttons 1 Button up in the menu 2 Button down in the menu 3 Button left in the menu 4 Button right in the menu 5 Button “Enter” (confirm selection) 6 Button “Back” (in menu one step back) 7 Button “Menu”...

  • Page 24: Factory Settings

    The delivery status can be established at any time by "Factory set". All transport stream infor- mation is given neutral and can be adapted to the requirements of the cable network operator. The basic settings of the devices are shown below: HDM 4 T Network* IP Address 192.168.001.225...

  • Page 25: Hand Programming Of The Device

    Hand programming of the device LCD screen after switch on: DVB-T 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M 1. Shows the modulation of the output signal 2. Output frequency 3. Data rate of the output signal 4. Not relevant Over view main menu: The main menu occurs after pushing the button “Menu”.
  • Page 26 2.Encode Settings The 4 inputs are to select as follows: 2. 1 Input 1 : 2.1.1 Program 1 2.1.2 Program 2 2. 2 Input 2 : 2.2.1 Program 1 2.2.2 Program 2 Video Format: Mpeg2 or H.264 / Default: H.264 Low delay: Normal, Mode 1, Mode 2 / Default: Normal Video Bit Rate:...
  • Page 27 3. Modulate Setting 3.x Output: 3.1 Output A Selection: A, B 3.2 Output B 3.x.1 Bandwidth: Selection: 6 MHz, 7 MHz, 8 MHz 3.x.1 Bandwidth Default: 8 MHz 3.x.2 Constellation 3.x.2 Constellation: Selection: QPSK, 16 QAM, 64 QAM Default: 64 QAM 3.x.3 FFT: Selection: 2K, 8K 3.x.3 FFT...
  • Page 28 5. Network Settings 5.x IP Configuration: 5.1 NMS Selection: NMS or IP Stream 5.2 IP Stream 5.1.1 NMS IP Address: Setting the IP address for web browser access Default: 192.168.001.225 5.1.1 NMS IP Address 5.1.2 Subnet mask 5.1.2 Subnet Mask: Default: 255.255.255.000 5.1.3 Gateway: Default: 192.168.00.001...
  • Page 29 5.2.x.5 Service IP Input IP address of the modulator Default: 192.168.002.137 5.2.x.5 Service IP 5.2.x.6 Subnet Mask 5.2.x.6 Subnet Mask: Default: 255.255.255.000 5.2.x.7 Gateway: Default: 192.168.002.000 5.2.x.7 Gateway 5.2.x.8 Protocol 5.2.x.8 Protocol: Default: UDP 6. System 6.1 Save config / Select: „Yes“...

  • Page 30: Programing Via Web Browser (Nms)

    Programming via web browser (NMS) Connect the PC or notebook to the NMS socket using a standard network cable. If a proxy server is used, it must be deactivated in the network connections. The PC has to be in the same network like the modulator. Default IP address of the device is 192.168.001.225.

  • Page 31: Standard: H

    On the overview page are all parameters visible. Displayed is the version of the software, hardware and web interface. Additionally shown is current information about the input and output signal. In the left column can all adjustable parameters be selected. Input Settings The 4 Inputs are to select as follows: 2.
  • Page 32 Video Bit Rate: Set value between 1 and 19 Mbps Default: 8 Mbps Audio Format: MPEG1 Layer 2, MPEG2 AAC or MPEG4 AAC Default: MPEG 2 Audio Bit Rate: Selection: 64, 96, 128, 192, 256, 320 kbps. Default: 192 kbps. Program Out enable: If there is no signal only the channel name will be shown.
  • Page 33 ASI Input PID Pass: Is the PID already used in the system, the user has to change this settings. Passthrough: Only the selected ASI programs are modulated at the output. Multiplex: ASI programs can be mixed with HDMI inputs. Input Program: All programs in the ASI stream are displayed.
  • Page 34 The NIT settings have only to be modified in large networks. IP Output Settings for IP output IP Output Enable: IP Output ON or OFF Service IP: Input-IP address of the modulator Default: 192.168.002.137 Output IP: Multicast-IP address of the data stream Default: 224.002.002.002 Subnet Mask: Default: 255.255.255.000...
  • Page 35 Modulator Bandwidth: Selection: 6 MHz, 7 MHz, 8 MHz Default: 8 MHz Constellation: Selection: QPSK, 16 QAM, 64 QAM Default: 64 QAM Transmission Mode (FFT): Selection: 2K, 8K Default: 2K Guard Interval: Selection: 1/4, 1/8, 1/16, 1/32 Default: 1/32 Code Rate (FEC): Selection: 1/2, 2/3, 3/4, 5/6, 7/8 Default: 5/6 RF Frequency:...
  • Page 36 Save and restore Save Configuration: Save settings Restore Configuration: Restore the last saved parameters. Afterwards save (Save Configuration) because otherwise these data get lost with a reboot. Factory Setting: Restore the default settings. Reboot Reboot after firmware update or using new adjustments.
  • Page 37 Firmware update Choose with “Search or Find”, the directory where the firmware update is located. Then click to the button „Update“. Network IP Address: IP address for web browser access Default: 192.168.001.225 Subnet Mask: Default 255.255.255.000 Gateway: Default 192.168.000.001 Web Manager Port: Default 00080...
  • Page 38 Password / Change password and User Name Current UserName: Enter current user name (default admin) Current Password: Enter current password (default admin) New UserName: Enter new user name New Password: Enter new password Confirm New Password: Confirm the new password Backup / Load Backup Configuration: Save a backup file on PC or notebook.

  • Page 39: Specifications

    Specifications Type HDM 4 T Article no. 5741644 Video encoding H.264 / Mpeg2 Connections, input 4x HDMI, 1x ASI (BNC), RF in port for combiner use (F socket) Connections, output 1x DVB-T (F socket), 2x ASI (BNC), IP (RJ45) Resolution...
  • Page 40 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
