Polytron HDS 2 C/IP User Manual

2x sdi/asi in dvb-c / asi / ip sdi encoder/modulator
Hide thumbs
Table of Contents
  • Table of Contents
  • Montage- und Sicherheitshinweise / Mounting and Safety Instructions
  • General Function Description, Device Variants and Application Example
  • Funktions- und Bedienelemente / Function and Control Elements
  • Blockschaltbild / Block Diagram
  • Grundeinstellungen IM Werkszustand / Default Settings at Factory Reset
  • Inbetriebnahme des HDS (ohne Konfiguration) / Launch of the HDS (Without Configuration)
  • Manuelle Programmierung am Gerät / Manual Programming on the Device
  • LCD-Anzeige nach dem Einschalten / LCD Display after Switching on
  • Übersicht Hauptmenü / Overview Main Menu
  • Übersicht Untermenüs / Overview Sub Menus
  • Programmierung über das Ethernet-Interface (NMS) / Programming Via the Ethernet Interface (NMS)
  • Netzwerkverbindung zum Computer / Network Connection to the Computer
  • Statusanzeige (Welcome) / Status Indication (Welcome)
  • Menüs „Encoder 1" und „Encoder 2" / Menus "Encoder 1" and "Encoder 2
  • Menü „Modulator" DVB-C / Menu "Modulator" DVB-C
  • Menü „TS Config" / Menu "TS Config
  • Menü „Output Settings" / Menu "Output Settings
  • Menüpunkt „System" / Menu Item "System
  • Menü „Network" / Menu "Network
  • Menü „Password" / Menu "Password
  • Menü „Configuration" / Menu "Configuration
  • Menü „Firmware" / Menu "Firmware
  • Menü „Date/Time" / Menu "Date/Time
  • Menü „Log" / Menu "Log
  • 10. Technische Daten / Technical Data

Advertisement

Available languages

Available languages

Quick Links

Download this manual
2x SDI/ASI in DVB-C / ASI / IP
SDI Encoder/Modulator
HDS 2 C/IP
Bedienungsanleitung
User manual
0902547 V1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HDS 2 C/IP and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Polytron HDS 2 C/IP

Summary of Contents for Polytron HDS 2 C/IP

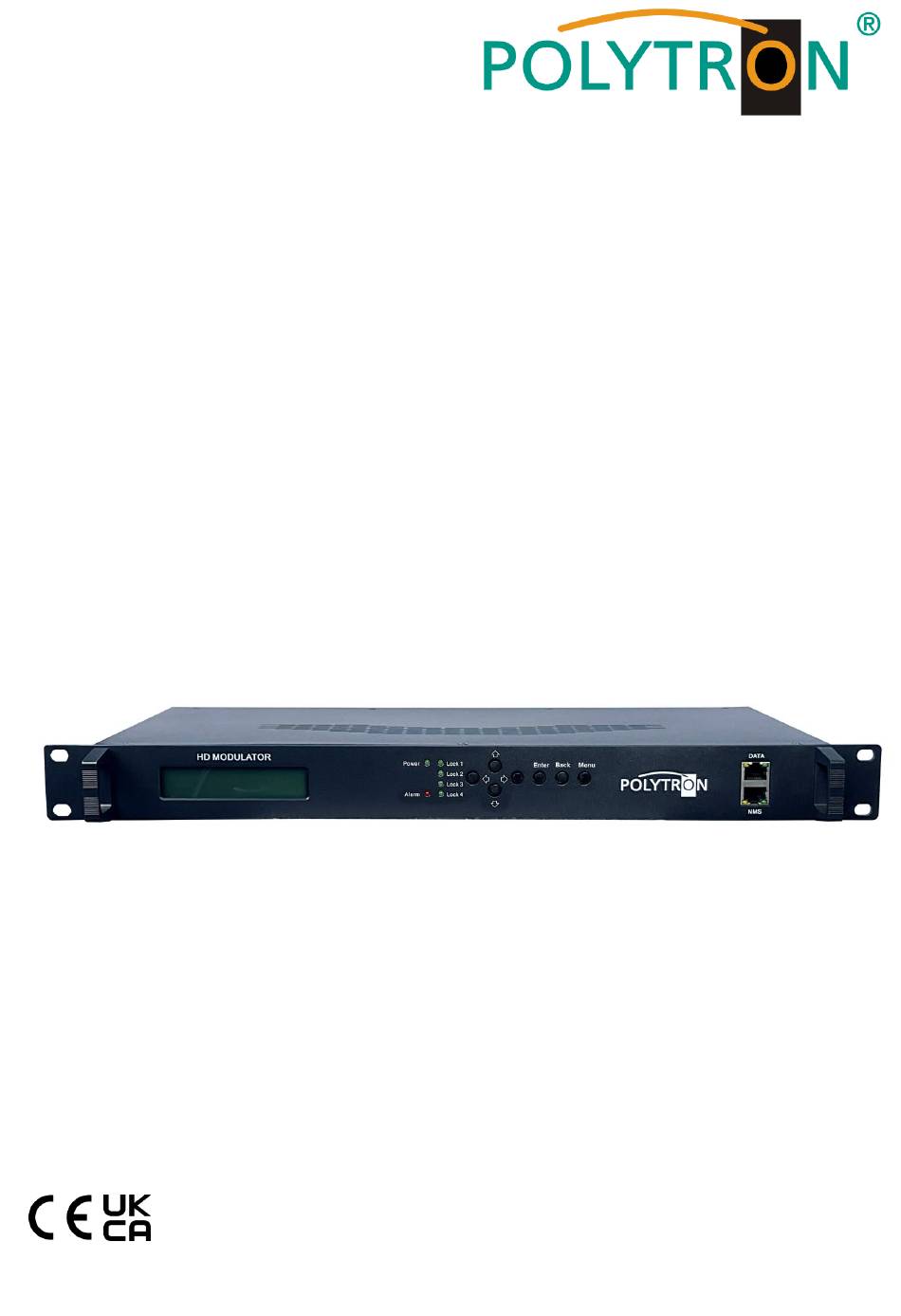

  • Page 1 2x SDI/ASI in DVB-C / ASI / IP SDI Encoder/Modulator HDS 2 C/IP Bedienungsanleitung User manual 0902547 V1...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis / Table of Contents 3 / 25 1. Montage- und Sicherheitshinweise / Mounting and safety instructions 2. Allgemeine Funktionsbeschreibung, Gerätevarianten und Applikationsbeispiel General function description, device variants and application example 5 / 27 3. Funktions- und Bedienelemente / Function and control elements 6 / 28 7 / 29 4.

  • Page 3: Montage- Und Sicherheitshinweise / Mounting And Safety Instructions

    Informationen zur Installation, Umgebungsbedingungen sowie Wartung und Service am Gerät! Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf. Alle Bedienungsanleitungen finden sie auf unserer Website unter: https://polytron.de/index.php/de/service/bedienungsanleitungen Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur an den zulässigen Betriebsorten, unter den zulässigen Umgebungs-bedingungen sowie zu den in der Bedienungsanleitung beschriebenen Zweck.
  • Page 4 Entsorgung zuzuführen. In Übereinstimmung mit folgenden Anforderungen: WEEE-Richtlinie (2012/19/EU) WEEE-Reg.-Nr. DE 51035844 Italien Direttiva RAEE (2012/19/UE) Raccolta carta Raccolta plastica § Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der Polytron-Vertrieb GmbH. Diese finden Sie auf unserer Website unter: https://polytron.de/index.php/de/unternehmen/agbs...

  • Page 5: General Function Description, Device Variants And Application Example

    2. Allgemeine Funktionsbeschreibung Der HDS 2 C/IP ist ein MPEG-Encoder mit integriertem DVB-Modulator. Es können bis zu 2 SDI-Signale encodiert und aus diesen sowie einem zusätzlichen ASI-Transportstrom bis zu 4 Programm-Bouquets in DVB-C zusammenge- stellt werden. Der integrierte Modulator erzeugt DVB-konforme Signale, welche alle notwendigen Programm- und Ser- vice-Tabellen (PAT, PMT und SDT) enthalten.

  • Page 6: Funktions- Und Bedienelemente / Function And Control Elements

    3. Funktions- und Bedienelemente Frontansicht 1 Anzeige Betriebsspannung 2 Anzeige Lock 1, Lock 2 SDI-Status, Lock 3 ASI-Status, Lock 4 nicht belegt 3 Bedientasten manuelle Programmierung Taste nach oben im Menü Taste nach unten im Menü Taste nach links im Menü Taste nach rechts im Menü...

  • Page 7: Blockschaltbild / Block Diagram

    4. Blockschaltbild MPEG-2 / ASI 1/2 OUT SDI 1 MPEG-4 HD TS-Auswahl Encoding SPTS1/SPTS2/ MPTS1-4 IP OUT MPEG-2 / SDI 2 MPEG-4 HD Encoding DVB-C Modulator RF OUT ASI IN...

  • Page 8: Grundeinstellungen Im Werkszustand / Default Settings At Factory Reset

    Die Modulatoren der DVB-C-Geräte sind nach Norm J.83A (DVB-C Annex A) vorkonfiguriert! Der Auslieferzustand kann jederzeit durch „Factory set“ hergestellt werden. Alle Transportstrominformationen werden neutral vorgegeben und können den Erfordernissen des Kabelnetzbetreibers angepasst werden. Die Grundeinstellungen der Geräte sind nachfolgend dargestellt: HDS 2 C/IP Netzwerk* IP Adresse 192.168.001.225 Subnetzmaske 255.255.255.000...

  • Page 9: Manuelle Programmierung Am Gerät / Manual Programming On The Device

    7. Manuelle Programmierung am Gerät 7.1 LCD Anzeige nach dem Einschalten Start up Please wait … (Konfiguration wird geladen und aktualisiert) Encoder Modulator IP-Adresse des Gerätes 192.168.1.225 7.2 Übersicht Hauptmenü Das Hauptmenü erscheint nach 2-maligen Betätigen der Taste „Menu“. Mit den Pfeiltasten erfolgt die Steuerung durch das Menü. Mit „Enter“...

  • Page 10: Übersicht Untermenüs / Overview Sub Menus

    7.3 Übersicht Untermenüs Input Settings Main menu Input Settings „Enter“ „Enter“ Input Settings 1. SDI HD Anzeige Eingangsstatus und - 1. SDI HD Status informationen SDI 1 1. SDI HD Konfiguration Video SDI 1 Video 1. SDI HD Konfiguration Audio SDI 1 Audio Input Settings „Enter“...
  • Page 11 Audio Audio Format MPEG2, MPEG2 AAC, MPEG4 AAC, AC3 Standard: MPEG2 -31 dB…-1 dB (nur änderbar im Format “AC3”) Dialog Normal Standard: -31 Audio Bitrate 64, 96, 128, 192, 256, 320 kbps Standard: 192 kbps Audio Gain 100…400 % Standard: 100 % Audio Group Group 1, Group 2, Group 3, Group 4 Standard: Group 1...
  • Page 12 Channel 1 / Channel 2 / Channel 3 / Channel 4 Standard J.83A(DVB-C), J.83B, J.83C Standard: J.83A(DVB-C) Level (CH Carriers) -20 dBm…3 dBm Standard: 0 dBm Channel Enable On, Off Standard: On 50 MHz…960 MHz Frequency Standard: 650 MHz (CH1), 658 MHz (CH2), 666 MHz (CH3), 674 MHz (CH4) Constellation 16 QAM, 32 QAM, 64 QAM, 128 QAM, 256 QAM Standard: 64 QAM...
  • Page 13 MPTS 1 / MPTS 2 / MPTS 3 / MPTS 4 Data enable On, Off Standard: MPTS 1: On, MPTS 2: Off, MPTS 3: Off, MPTS 4: Off, Null Pkt Filter On, Off Standard: Off Output IP Multicast-Adresse des Streams Standard: 224.2.2.2 (für alle MPTS) Output port Standard: MPTS 1: 2001, MPTS 2: 2002,...
  • Page 14 Einstellung der Daten für den Streaming-Port „Enter“ Data Network Konfiguration IP-Adresse Datenport Data Standard: 192.168.2.137 Konfiguration Subnetzmaske Data Datenport Subnet mask Standard: 255.255.255.0 Data Konfiguration Gateway des Gerätes Standard: 192.168.2.0 Gateway Data Anzeige MAC-Adresse (wird vom Hersteller zugewiesen) MAC address System Main menu System...

  • Page 15: Programmierung Über Das Ethernet-Interface (Nms) / Programming Via The Ethernet Interface (Nms)

    Status Main menu Status „Enter“ „Enter“ Status Anzeige der Alarmmeldungen Alarm Status „Enter“ Anzeige der Betriebszeit Uptime 8. Programmierung über Webbrowser (NMS) Sollen Änderungen an der Grundkonfiguration via Ethernet-Interface vorgenommen werden, so ist die jeweilige HTML- Bedienoberfläche über einen angeschlossenen Computer aufzurufen. Als Bedienprogramm wird ein Internetbrowser benötigt.

  • Page 16: Statusanzeige (Welcome) / Status Indication (Welcome)

    HINWEIS Sind Passwort oder Username nicht (oder nicht mehr) bekannt, kann über den Menüpunkt „System  Factory set“ ein Rücksetzen in den Auslieferzustand erfolgen. Das Gerät erhält dadurch wieder die oben beschriebenen Zugangsdaten und Grundeinstellungen. Bereits individualisierte Grundeinstellungen, außer den Ethernet-Zugangsdaten, gehen verlo- ren.
  • Page 17 Video Cache Aktivierung des Videobuffer On, Off Standard: On Video Bitrate (Mbps) Bandbreite für Video des jeweiligen Encoders. 1 Mbps…19,5 Mbps Standard: 14 Mbps H.264 Profile Festlegung des Profils entsprechend der spezifischen Anwendung. Automatic, Baseline Profile, Main Profile, High Profile Standard: Main Profile Out Resolution Ist die Selektionsbox „Auto“...

  • Page 18: Menü „Modulator" Dvb-C / Menu "Modulator" Dvb-C

    Audio Delay Verzögerung des Ausgangssignals Standard: 0 ms -1000 ms…1000 ms 3. Status In diesem Bereich werden die Statusinformationen über das Eingangssignal (Eingangs-Erkennung, -Bitrate) sowie dem Encoder-Chipset angezeigt. Mit dem Button „Apply“ werden die im Menü ausgewählten Werte eingestellt. HINWEIS Die Kombination aus gewähltem Video-Format, Video-Bitrate, Low-Delay-Mode und Auflösung der Signalquelle hat Einfluss auf die Verzögerung des Eingangssignals! Die Daten für den Encoder 2 werden in gleicher Weise programmiert.

  • Page 19: Menü „Ts Config" / Menu "Ts Config

    Start Frequency / Frequency Festlegung der Start-Frequenz/Frequenz zur Vergabe der Ausgangsfrequenzen. 30…960 MHz Standard: 650,00 / 658,00 / 666,00 / 674,00 MHz Bandwidth (nur Quickly Config.) Festlegung der Kanal-Bandbreite zur automatischen Vergabe der Ausgangskanäle. 6 MHz, 8 MHz Standard: 8 MHz Constellation Konfiguration der Konstellation der Ausgangssignale.
  • Page 20 Das Einstellen des „Eingangs- und Ausgangsbereiches“ erfolgt mithilfe der Bedienfelder im „Einstellbereich“. CA-Filterfunktion aktivieren/deaktivieren (Störungen durch die Verschlüsselungsfunktion vermeiden) PID-Remapping aktivieren/deaktivieren Aktualisierung der Programminformation am Eingang Aktualisierung der Programminformation am Ausgang Nach Auswahl eines Eingangsprogramms auf dieses Feld klicken, um das jeweilige Programm in den Ausgangsbereich zu übernehmen.

  • Page 21: Menü „Output Settings" / Menu "Output Settings

    8.6 Menü „Output Settings“ In diesem Menü erfolgt die Konfiguration der Parameter für die IP-Ausgangstransportströme. Hier klicken, um die Ausgangs- parameter für alle IP-Kanäle einzustellen. Hier klicken, um die Ausgangs- parameter für einzelne IP-Kanäle einzustellen. In diesem Menü werden die Parameter für alle In diesem Menü...

  • Page 22: Menüpunkt „System" / Menu Item "System

    Menüpunkt „System“ Im Menüpunkt „System“ erfolgen die allgemeinen Einstellungen, das Update der gerätespezifischen Parameter sowie bietet dieser Menüpunkt die Möglichkeit der Speicherung von Daten. 9.1 Menü „Network“ Im Menü „Network“ wird das Ethernet-Interface für das Management (NMS) des Gerätes via Webbrowser konfigu- riert.

  • Page 23: Menü „Configuration" / Menu "Configuration

    9.3 Menü „Configuration“ Im Menü „Configuration“ stehen 5 Auswahlfelder, „Save“, „Restore“, „Factory Set“, „Backup“ und „Load“ zur Verfü- gung. Funktion auswählen „Save“ Durch Betätigen des Buttons „Save“ werden alle Einstellungen im Gerät dauerhaft gespeichert. Wurde der Button „Save“ nicht betätigt, gehen alle Einstellungen bei einem Reboot bzw. beim HINWEIS Ausschalten des Gerätes verloren! „Restore“...

  • Page 24: Menü „Date/Time" / Menu "Date/Time

    9.5 Menü „Date / Time“ Das Menü „Date / Time“ ermöglicht die Auswahl einer länderspezifischen Zeitzone sowie die Verbindung zu einem NTP-Server. Im Falle eines NTP-Servers muss die URL des Servers angegeben werden. Dafür müssen die "IP- Einstellungen" korrekt sein und es muss sichergestellt werden, dass das Gerät auf den NTP-Server zugreifen kann, um die korrekte Uhrzeit zu erhalten.
  • Page 25 Save the operating instructions for later use. All operating instructions can be found on our website at: https://polytron.de/index.php/en/services/operating-manuals Approved use Use the device only at the permissible operating locations, under the permissible environmental conditions and for the purpose described in the operating instructions.
  • Page 26 In compliance with the following requirements: WEEE Directive (2012/19/EU) WEEE-Reg.-Nr. DE 51035844 Italy Direttiva RAEE (2012/19/UE) Raccolta carta Raccolta plastica Guarantee conditions § The general terms and conditions of Polytron-Vertrieb GmbH apply. The general terms and conditions can be found on our website at: https://polytron.de/index.php/en/company/general-terms-and-conditions...
  • Page 27 2. General function description The HDS 2 C/IP is an MPEG encoder with integrated DVB modulator. Up to 2 SDI signals can be encoded and up to 4 program bouquets can be provided in DVB-C which contain of the SDI and the ASI IN signals. The integrated modula- tor generates DVB compliant signals that contain all the necessary program and service tables (PAT, PMT and SDT).
  • Page 28 3. Function and control elements Front view 1 Power indicator 2 Lock 1, Lock 2 SDI status, Lock 3 ASI status, Lock 4 not used 3 Buttons for manually programing Button up in the menu Button down in the menu Button left in the menu Button...
  • Page 29 4. Block diagram MPEG-2 / ASI 1/2 OUT SDI 1 MPEG-4 HD TS selection Encoding SPTS1/SPTS2/ MPTS1-4 IP OUT MPEG-2 / SDI 2 MPEG-4 HD Encoding DVB-C Modulator RF OUT ASI IN...
  • Page 30 The delivery status can be reset at any time by "Factory set". All transport stream information is given neutral and can be adapted to the requirements of the cable network operator. The basic settings of the devices are shown below: HDS 2 C/IP Network* IP address 192.168.001.225...
  • Page 31 7. Manual programing on the device 7.1 LCD Display after switching on Start up Please wait … (Configuration is loaded and updated) Encoder Modulator IP address of the device 192.168.1.225 7.2 Overview Main menu The main menu appears after pressing the "Menu" button twice. Use the arrow keys to control the menu.
  • Page 32 7.3 Overview Submenus Input Settings Main menu Input Settings „Enter“ „Enter“ Input Settings 1. SDI HD Display input status and information 1. SDI HD Status for SDI 1 1. SDI HD Configuration video settings SDI 1 Video 1. SDI HD Configuration audio settings SDI 1 Audio Input Settings...
  • Page 33 Audio Audio Format MPEG2, MPEG2 AAC, MPEG4 AAC, AC3 Standard: MPEG2 -31 dB…-1 dB (only changeable in format “AC3”) Dialog Normal Standard: -31 Audio bitrate 64, 96, 128, 192, 256, 320 kbps Standard: 192 kbps 100…400 % Audio Gain Standard: 100 % Audio Group Group 1, Group 2, Group 3, Group 4 Standard: Group 1...
  • Page 34 Channel 1 / Channel 2 / Channel 3 / Channel 4 Standard J.83A(DVB-C), J.83B, J.83C Standard: J.83A(DVB-C) Level (CH Carriers) -20 dBm…3 dBm Standard: 0 dBm Channel Enable On, Off Standard: On 50 MHz…960 MHz Frequency Standard: 650 MHz (CH1), 658 MHz (CH2), 666 MHz (CH3), 674 MHz (CH4) Constellation 16 QAM, 32 QAM, 64 QAM, 128 QAM, 256 QAM Standard: 64 QAM...
  • Page 35 MPTS 1 / MPTS 2 / MPTS 3 / MPTS 4 Data enable On, Off Standard: MPTS 1: On, MPTS 2: Off, MPTS 3: Off, MPTS 4: Off, Null Pkt Filter On, Off Standard: Off Output IP Multicast address of the streams Standard: 224.2.2.2 (for all MPTS) Output port Standard: MPTS 1: 2001, MPTS 2: 2002,...
  • Page 36 Setting the data for streaming port Configuration of IP address of the „Enter“ Data Network data port Data Standard: 192.168.2.137 Configuration of subnet mask of the Data data port Subnet mask Standard: 255.255.255.0 Data Configuration of gateway of the device Standard: 192.168.2.0 Gateway Data...
  • Page 37 Status Main menu Status „Enter“ „Enter“ Status Display the alarm messages Alarm Status „Enter“ Display the running time Uptime 8. Programming via the Ethernet interface (NMS) If changes to the basic configuration are made via the Ethernet interface, the respective HTML user interface must be accessed via a connected computer.
  • Page 38 NOTE If the password or user name is not (or no longer) known, a reset to the factory setting can be carried out via the menu item "System  Factory set“. The device receives the access data and basic settings described above. Even individu- alized basic settings, except the Ethernet access data, are lost.
  • Page 39 Video Cache Activation of the video buffer On, Off Standard: On Video Bitrate (Mbps) Bandwidth for video of the respective encoder 1 Mbps …19.5 Mbps Standard: 14 Mbps H.264 Profile Definition of the profile according to the specific application Automatic, Baseline Profile, Main Profile, High Profile Standard: Main Profile Out Resolution If the "Auto Config"...
  • Page 40 Audio Delay Delay of the output signal Standard: 0 ms -1000 ms…1000 ms 3. Status The status information about the input signal (input detection, bit rate) and the encoder chipset is displayed in this area. With the "Apply" button the values selected in the menu are set. NOTE The combination of selected video format, video bitrate, low delay mode and resolution of the signal source has an influence on the delay of the input signal!
  • Page 41 Bandwidth (only Quickly Config.) Definition of the channel bandwidth for assigning the output channels 6 MHz, 8 MHz Standard: 8 MHz Constellation Configuration of the constellation of the output signals. 16 QAM, 32 QAM, 64 QAM, 128 QAM, 256 QAM Standard: 64 QAM Symbol Rate Definition of the symbol rate of the output channels...
  • Page 42 After selection of an input program click on this button to add the respective program to the output TS Remove selected programs from the output TS Selection of all input programs Selection of all output programs Program analysis at the input Time limitation of the program analysis at the input The program-specific data will be assigned by clicking on the respective program at the TS output.
  • Page 43 8.6 Menu “Output Settings“ The parameters for the IP output transport streams can be configured in this menu. Click here to set the output parameters for all IP channels. Click here to set the output parameters for individual IP channels. The parameters for all IP output channels are set The parameters for each IP output channel are set in this menu.
  • Page 44 Menu item “System“ In the menu item “System“ the network parameters will be set. Also it is possible to update the device specific pa- rameters and save or load the device data. 9.1 Menu “Network“ In the “Network“ menu, the Ethernet interface for the management NMS) of the device via the web browser will be configured.
  • Page 45 9.3 Menu “Configuration“ In the menu “Configuration“ 5 selection buttons are provided, “Save“, “Restore“, “Factory Set“, “Backup“ and “Load“. Select function “Save“ By pressing the “Save“ button, all settings in the device are stored permanently. NOTE If the button "Save" has not been pressed, all settings will be lost during a reboot or when the device is switched off! “Restore“...
  • Page 46 9.5 Menu “Date / Time“ In the menu “Date / Time“, the selection of the country specific time zone and the connection to a NTP server can be done. In the case of a NTP server, the URL of the server must be specified. For this, the "IP settings" must be correct and the device must be able to access the server to get the correct time.

  • Page 47: 10. Technische Daten / Technical Data

    10. Technische Daten / Technical data Typ / Type HDS 2 C/IP Artikel-Nr. / Article no. 5741697 Encoder Video Videoformat / Video Format MPEG2, MPEG4 AVC/H.264 Eingang / Input 2x SDI Auflösung / Resolution 1920*1080_60p, 1920*1080_50p, (-for MPEG4 AVC/H.264 only)
  • Page 48 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
