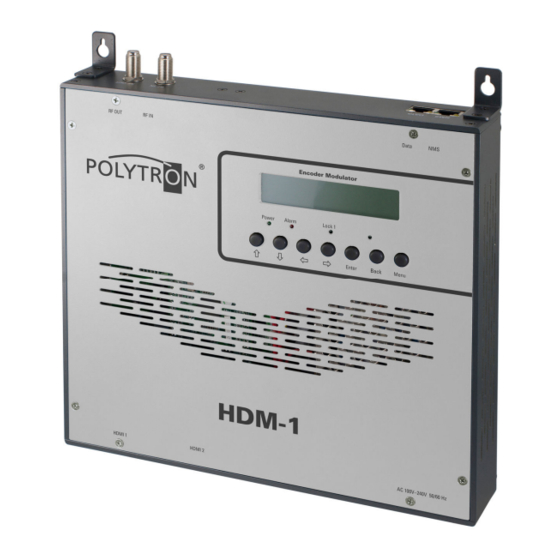

Polytron HDM 1 T User Manual

Hdmi modulator dvb-t / dvb-c / ip
Hide thumbs Also See for HDM 1 T:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

HDMI Modulator DVB-T / DVB-C / IP
HDM 1 T / HDM 1 C
Bedienungsanleitung/
User manual
0901647 V1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HDM 1 T and is the answer not in the manual?

Questions and answers

Related Manuals for Polytron HDM 1 T

Summary of Contents for Polytron HDM 1 T

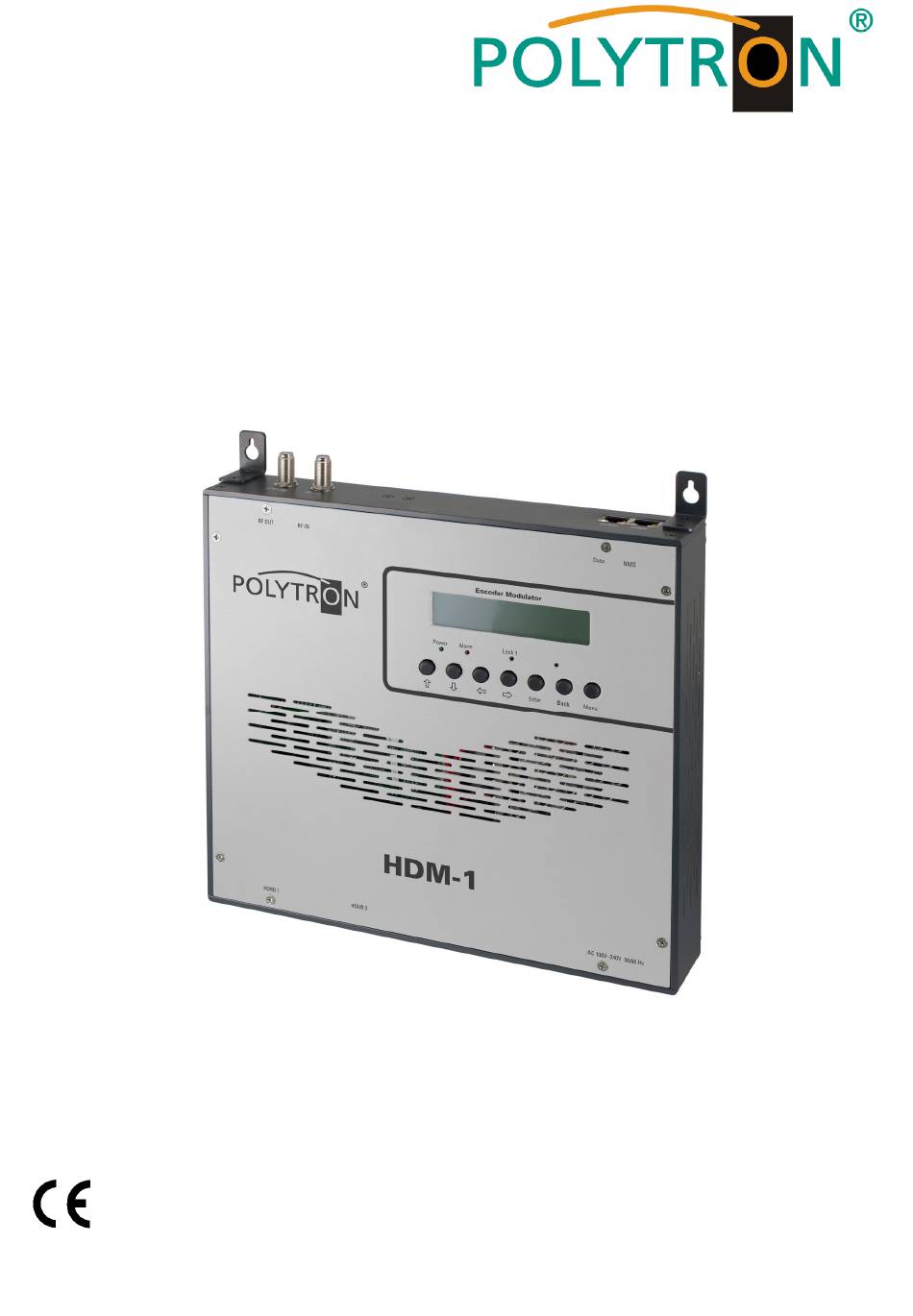

  • Page 1 HDMI Modulator DVB-T / DVB-C / IP HDM 1 T / HDM 1 C Bedienungsanleitung/ User manual 0901647 V1...
  • Page 2 Form vervielfältigt oder kopiert werden. Änderungen in diesem Firmenhandbuch, die ohne Zustimmung des Verfassers erfolgen, können zum Verlust der Gewährleistung bzw. zur Ablehnung der Produkthaf- tung seitens des Herstellers führen. Für Verbesserungsvorschläge ist der Verfasser dankbar. Verfasser: Polytron-Vertrieb GmbH Postfach 10 02 33 75313 Bad Wildbad Germany...
  • Page 3 Sicherheitsvorkehrungen ..................2 Beschreibung ......................3 Bedienelemente / Anschlüsse ................4 Technische Daten / Anzeige .................5 Programmierung mittels Tasten ................ 6-9 Programmierung mittels Software ..............9-16 Beschreibung: Modulator zur Umsetzung eines HDMI-Signals in einen DVB-T (COFDM) bzw. einen DVB-C (QAM) Kanal. Bei beiden Geräten steht das HDMI-Signal auch als IP-Stream zur Verfügung und kann in IPTV-Netzwerke eingespeist werden.
  • Page 4 Bedienelemente Taste nach oben im Menü Taste nach unten im Menü Taste nach links im Menü Taste nach rechts im Menü Taste Enter (Auswahl bestätigen) Taste Back (im Menü einen Schritt zurück) Taste Menu (um in das Menü zu kommen und es zu verlassen) Anzeige Betriebsspannung Anzeige Alarm, wenn kein Signal anliegt 10 Anzeige ob ein HDMI Signal anliegt...

  • Page 5: Technische Daten

    Technische Daten: Handprogrammierung am Gerät: LCD Anzeige nach dem Einschalten: Bei HDM 1 T DVB-T 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M Bei HDM 1 C Cable 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M 1. Zeigt die Modulation des Ausgangssignals.

  • Page 6: Alarm Status

    Übersicht Hauptmenü: Das Hauptmenü erscheint nach drücken der Taste „Menu“. Mit den Pfeiltasten erfolgt die Steuerung durch das Menü. Mit „Enter“ werden die Einstellungen bestätigt. Mit „Back“ einen Schritt zurück in das vorherige Menü. 1 Alarm Status 5 Network Setting 2 Encode setting 6 Saving Config 3 Modulate Setting...
  • Page 7 3. Modulate Setting / Modulator Einstellungen HDM 1 T: HDM 1 C: 3.1 Bandwidth 3.1 Standard 3.2 Constellation 3.2 Constellation 3.3 Symbol Rate 3.3 Transmission Mode 3.4 RF Frequency 3.4 Guard Intervall 3.5 Code Rate 3.5 RF out level 3.6 RF Frequency 3.7 RF out level...
  • Page 8 4. IP Output setting / IP Ausgangs Einstellungen 4.1 IP Output 4.3 Output IP 4.2 Service IP 4.4 Subnet Mask 4.5 Gateway 4.1 IP Output: IP Ausgang ON oder OFF 4.6 Port 4.2 Service IP: Eingangs-IP Adresse des HDM 1 Standard: 192.168.002.137 4.3 Output IP: Multicast IP Adresse des ausgehenden Datenstroms...
  • Page 9 6. Save config / Einstellungen speichern Auswahl: „Yes“ oder „No“ 7. Loading config / Einstellungen speichern 7.1 Load saved CFG / Lade abgespeicherte Einstellungen Auswahl: „Yes“ oder „No“. 7.2 Load default / Lade Grundeinstellungen Auswahl: „Yes“ oder „No“. Achtung: Nach einem Reset müssen die Ausgangsparamter, gemäß der Bedienungsanleitung, auf die Standard-Werte eingestellt werden.
  • Page 10 Übersichtseite Auf der Übersichtsseite sind alle Statuswerte ersichtlich. Angezeigt wird die Version der Software, Hardware und Weboberfläche. Zusätzlich können aktuelle Informationen über das Ein – und Ausgangssignal abgelesen werden. In der linken Spalte können alle veränderbaren Parameter ausgewählt werden. In dieser Version des HDM 1 sind folgende Punkte nicht aktiviert: Input 2, ASI Input.
  • Page 11 Input 1 Setting / Einstellungen Video Bit Rate: Wert zwischen 1000 und 19000 Mbps einstellen Standard: 8000 Mbps Audio Bit Rate: Auswahl: 64, 96, 128, 192, 256, 320 kbps. Standard: 256 kbps. Programm Name: Hier kann dem Programm ein Name zugewiesen werden. Service ID: PMI, Video, Audio und PCR PID: Das System erstellt automatisch die Standard Einstellungen...
  • Page 12 In die NIT Einstellung muss nur in großen Netzen eingegriffen werden. Änderungen sollten nur von erfahrenen Nutzern durchgeführt werden IP Output Einstellungen für den IP Ausgang: IP Output: IP Output ON oder OFF Service IP: Eingangs-IP Adresse des HDM 1 Standard: 192.168.001.137 Output IP: Multicast IP Adresse des ausgehenden Datenstroms...
  • Page 13 Modulator HDM 1 T: HDM 1 C: Standard: Bandwidth / Bandbreite: Auswahl: J.83A, J.83B, J.83C Ausgangssignal-Bandbreite: 6, 7 oder 8 MHz Standard: J.83A (DVB-C) Standard: 8MHz Constellation / QAM Mode: Constellation / QAM Mode: Auswahl: 16 QAM, 32 QAM, 64 QAM,...

  • Page 14: Save And Restore

    Save and restore Save Configuration: Ausgewählte Parameter speichern Restore Configuration: Die zuletzt gespeicherten Parameter wiederherstellen. Danach speichern (Save Configuration) da sonst diese Daten bei einem Reboot verloren gehen. Factory Set: Werkseinstellungen: Stellt die Default Parameter wieder her. Reboot Neustart des HDM 1 nach Firmware update oder Einstellung anderer Parameter.

  • Page 15: Firmware Update

    Firmware Update Mit “Durchsuchen” den Order mit den Firmware update suchen und Datei auswählen. Danach auf „Update“ klicken. Network / Netzwerkeinstellungen IP Address: Einstellung der IP Addresse für den Webbrowser Zugang Standard: 192.168.1.225 Subnet Mask: Standard: 255.255.255.000 Gateway: Standard: 192.168.000.001 Web Manager Port: Standard: 00080...
  • Page 16 Password / Passwort und User Name ändern Current UserName: Derzeitiger Benutzername eingeben (default admin) Current Password: Derzeitiges Passwort eingeben (default admin) New UserName: Neuer Username eingeben New Password: Neues Passwort eingeben Confirm New Password: Passwort bestätigen Backup / Load Backup Configuration: Zum Speichern einer Backupdatei auf PC oder Notebook.
  • Page 17 The editor is grateful for suggestions. Editor: Polytron-Vertrieb GmbH Postfach 10 02 33 75313 Bad Wildbad...
  • Page 18 Safety precautions....................2 Description ......................3 Control unit / Connectors ..................4 Technical Data / Screen ..................5 Programing with Buttons ................... 6-9 Programing with software ................9-16 Description: Modulator for conversion of a HDMI-Signal into a DVB-T (COFDM) or DVB-C (QAM) channel. It is possible to distribute the HDMI signal, as an IP-stream, in IPTV networks. The devices are wide range useable and can handle HDMI-signals from set-top-boxes, PC/notebooks, cameras, DVD –...

  • Page 19: Display And Buttons

    Display and Buttons 1 Button up in the menu 2 Button down in the menu 3 Button left in the menu 4 Button right in the menu 5 Button Enter (confirm selection) 6 Button Back (in menu one step back) 7 Button Menu (go inside menu and out) 8 Indicate Operating voltage 9 Indicate Alarm, if there is no signal...

  • Page 20: Hand Programming Of The Device

    Technische Daten: Hand programming of the device: LCD Screen after switch on: HDM 1 T: DVB-T 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M HDM 1 C Cable 750.00MHz Start up… Start ok… 0.000 Mbps 0.0M 1. Shows the modulation of the output signal 2.
  • Page 21 Over view Main menu: The main menu occurs after pushing the button “Menu”. Menu navigation by using arrow buttons. Setting confirmation by “Enter”. One step back through pushing button “Back” 1 Alarm Status 5 Network Setting 2 Encode setting 6 Saving Config 3 Modulate Setting 7 Loading Config 4 IP Output Setting...
  • Page 22 3. Modulate Setting HDM 1 T HDM 1 C: 3.1 Bandwidth 3.1 Standard 3.2 Constellation 3.2 Constellation 3.3 Symbol Rate 3.3 Transmission Mode 3.4 RF Frequency 3.4 Guard Intervall 3.5 Code Rate 3.5 RF out level 3.6 RF Frequency 3.7 RF out level 3.1 Standard:...

  • Page 23: Ip Output Setting

    4. IP Output setting 4.1 IP Output 4.3 Output IP 4.2 Service IP 4.4 Subnet Mask 4.5 Gateway 4.1 IP Output: 4.6 Port IP output ON or OFF 4.2 Service IP: Input-IP address of the HDM 1 Default: 192.168.002.137 4.3 Output IP: Multicast IP address of the data stream Default: 224.002.002.002 4.4 Subnet Mask:...

  • Page 24: Save Config

    6. Save config Select Yes or No 7. Loading config 7.1 Load saved settings Select Yes or No. 7.2 Load default Select Yes or No. 8. Version Software and Hardware Version Attention: The output parameters have to set after a reset, to the default values from the user manual.
  • Page 25 Overview page On the overview page are all parameters visible. Displayed is the version of the software, hardware and web interface. Additionally shown is current information about the input and output signal. In the left column can all adjustable parameters be selected. In this version of the HDM 1 are following points not available: Input 2, ASI Input.
  • Page 26 Input 1 Setting Video Bit Rate: Set value between 1000 and 19000 Mbps Default: 8000 Mbps Audio Bit Rate: Selection: 64, 96, 128, 192, 256, 320 kbps. Default: 256 kbps. Programm Name: Assign a free selectable name to the program. Service IP: Default: 192.168.000.136 PMI, Video, Audio und PCR PID:...
  • Page 27 The NIT settings have only to be modified in large networks. IP Output Settings for IP output IP Output: IP output ON or OFF Service IP: Input-IP address of the HDM 1 Default: 192.168.002.137 Output IP: Multicast IP address of the data stream Default: 224.002.002.002 Subnet Mask: Default: 255.255.255.000...
  • Page 28 Modulator HDM 1 T: HDM 1 C: Standard: Bandwidth: Selection: J.83A, J.83B, J.83C Output bandwith: 6, 7 or 8 MHz Default: J.83A (DVB-C) Default: 8MHz Constellation: Constellation: Selection: 16 QAM, 32 QAM, 64 QAM, Selection: QPSK, 16 QAM, 64 QAM...
  • Page 29 Save and restore Save Configuration: Save settings Restore Configuration: Restore the last saved parameters. Save after (Save Configuration). If not, the settings will be lost after the next reboot. Factory Setting: Restore the default settings. Reboot Reboot after firmware update or using new adjustments.
  • Page 30 Firmware Update Choose with “Search or Find”, the directory where the firmware update is located. Then click to the button „Update“. Network IP Address: IP address for web browser access Default: 192.168.1.225 Subnet Mask: Default 255.255.255.000 Gateway: Default 192.168.000.001 Web Manager Port: Default 00080...
  • Page 31 Password Current UserName: Enter current UserName (default admin) Current Password: Enter current Password (default admin) New UserName: Enter new UserName New Password: Enter new Password Confirm New Password: Confirm the new password Backup / Load Backup Configuration: Save a backup file on PC or notebook. Load Configuration: Load a backup file from PC or notebook.
  • Page 32 Polytron-Vertrieb GmbH Postfach 10 02 33 75313 Bad Wildbad Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH Art.Nr. 0901647 V1...
