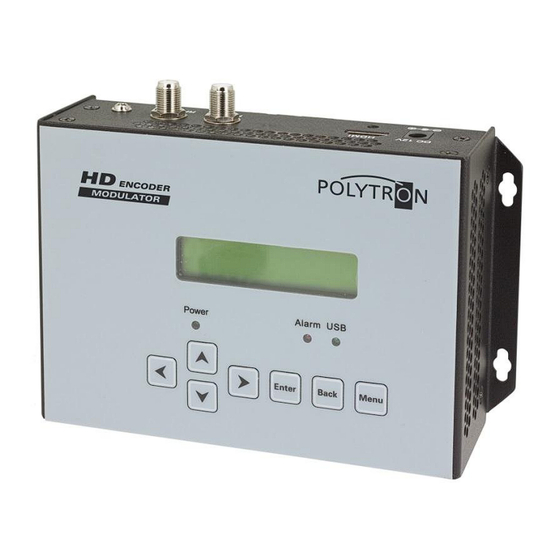

HDMI Modulator DVB-C/DVB-T
HDM 1 ULS
Bedienungsanleitung/
User manual
0901786
V1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HDM 1 ULS and is the answer not in the manual?

Questions and answers

Related Manuals for Polytron HDM 1 ULS

Summary of Contents for Polytron HDM 1 ULS

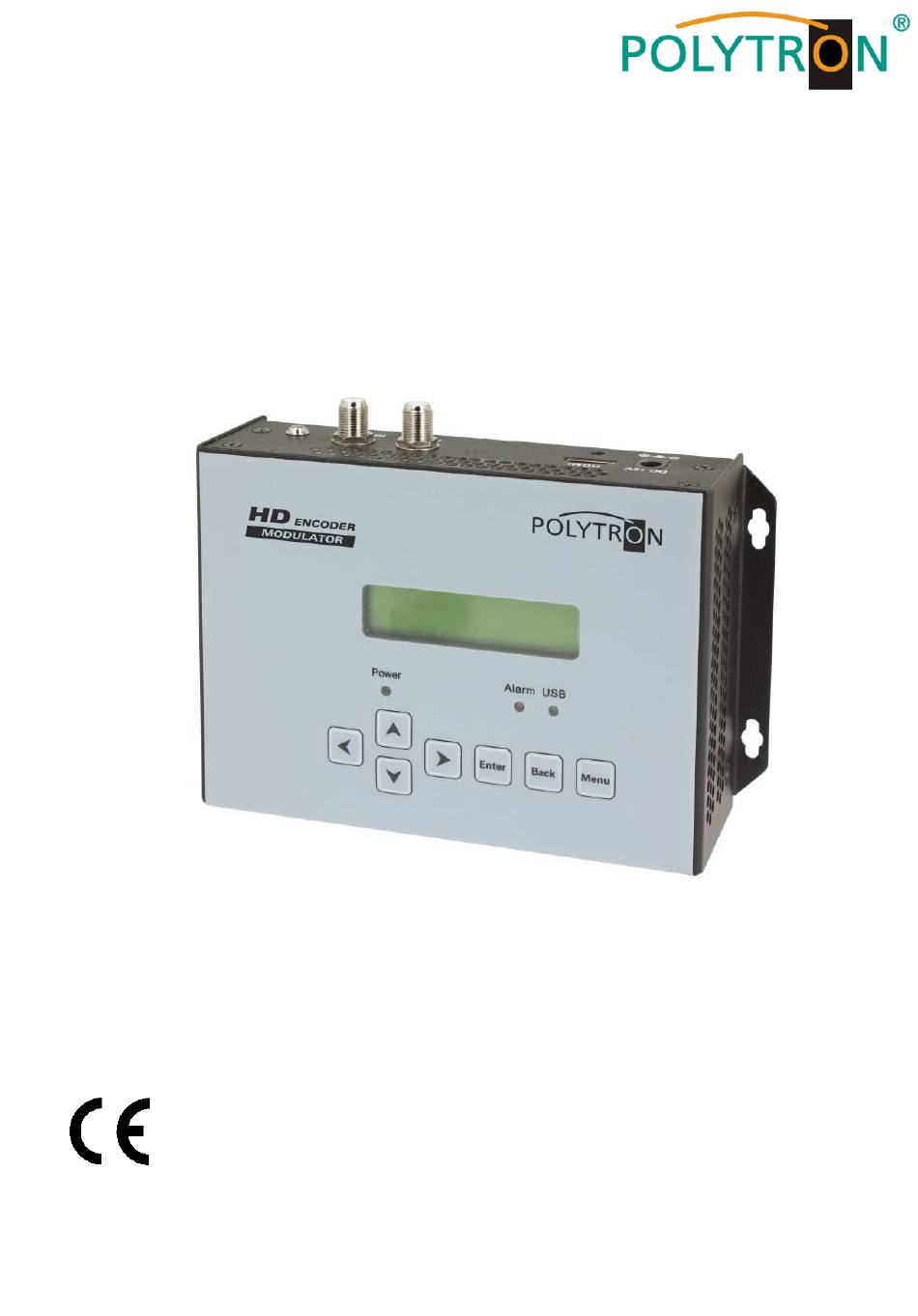

  • Page 1 HDMI Modulator DVB-C/DVB-T HDM 1 ULS Bedienungsanleitung/ User manual 0901786...

  • Page 2: Table Of Contents

    Deutsch Sicherheitsvorkehrungen Beschreibung Bedienelemente / Anschlüsse Technische Daten / Anzeige Programmierung 8-16 English Safety precautions Description Control unit / Connectors Technical Data / Screen Programing 23-30...

  • Page 3: Sicherheitsvorkehrungen

    Sicherheitsvorkehrungen / Hinweise Vor dem Arbeiten am HDM 1ULS bitte unbedingt folgende Sicherheits- bestimmungen sorgfältig lesen! ACHTUNG Das Öffnen des Gerätes sollte nur von autorisiertem Fachperso- nal durchgeführt werden. Netzanschluss und Netzkabel Das Gerät darf nur an einem Stromnetz mit einer Spannung von 100-240 V~ / 50 Hz betrieben werden.
  • Page 4 Alle Abdeckungen und Schrauben müssen fest montiert und angezogen sein, Kontaktfedern dürfen nicht oxidiert oder verbogen sein. „ Der Nutzer ist für die rechtliche zulässige Nutzung dieses Gerätes selber verantwortlich und muss im Zweifel juristische Beratung zur ur- heberrechtlichen Nutzungsbeschränkung einholen.“ Unten stehende Hervorhebungen werden in diesem Handbuch mit folgenden Bedeutungen verwendet: HINWEIS...

  • Page 5: Beschreibung

    Beschreibung: Modulator zur Umsetzung eines HDMI-Signals in einen DVB-C / DVB-T Ka- nal. Als Videoformat wird der MPEG 4 Standard genutzt. Das Gerät ist flexibel einsetzbar und kann HDMI-Signale z.B. von Receivern, Computern, Kameras, DVD –-Player verarbeiten. HINWEIS Nach einem Netzausfall bleiben alle Daten erhalten. Receiver PC/Laptop Kamera...

  • Page 6: Bedienelemente / Anschlüsse

    Bedienelemente Taste nach oben im Menü Taste nach unten im Menü Taste nach links im Menü Taste nach rechts im Menü Taste Enter (Auswahl bestätigen) Taste Back (einen Menüpunkt zurück) Taste Menu (Menü öffnen und verlassen) Anzeige Betriebsspannung, leuchtet grün im Betrieb Anzeige Alarm, leuchtet rot wenn kein Signal anliegt 10 Anzeige leuchtet grün wenn ein HDMI Signal anliegt...

  • Page 7: Technische Daten / Anzeige

    Anschlüsse: 11 Eingang 12V-Netzteil (beiliegend) 12 HDMI Eingang 13 Durschleifeingang (zum Zusammenschalten mit externen Signalquellen) 14 HF Ausgang 15 Masseanschluss Technische Daten: Eingang Videoformat / Video En- coding MPEG-4 AVC/H.264 Auflösung / Resolution 1920*1080_60P,1920*1080_50P; 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P Bit Rate 0.500-19.500 Mbps Audioformat / Audio En- MPEG1 Layer II, MPEG2-AAC, MPEG4-...

  • Page 8: Programmierung

    Ausgang DVB-T Standard DVB-C 8 MHz Bandbreite 7 / 8 MHz QPSK, QAM 16, QAM 64 Modulation 16 - 256 QAM Symbolrate 5000 - 9000 MS/s Ausgangsfrequenz 30 - 960 MHz Ausgangspegel -36…-16dBm (71-91dBuV) 0,1 dB step Stromversorgung DC 12V Betriebstemperatur 0-45 °C Maße(BxHxT)
  • Page 9 Übersicht Hauptmenü: Das Hauptmenü erscheint nach drücken der Taste „Menu“. Mit den Pfeiltasten erfolgt die Steuerung durch das Menü. Mit „Enter“ werden die Einstellungen bestätigt. Mit „Back“ einen Schritt zurück in das vorherige Menü. 1 Status 5 USB device 2 Encoder 6 System 3 Modulator 4 Stream...
  • Page 10 2. Encoder 2. 1 Video: Einstellen folgender Video-Parameter Video In Status: Not lock Zeigt an, ob ein Video Signal erkannt wird. z.B. locked Resolution: Resolution unknown Zeigt die Auflösung des Signals an. z.B. 1920 x 1080 50i Video Bit Rate: Einstellung der Video-Bitrate Video bitrate 12.000 Mbps...
  • Page 11 Audio Einstellen folgender Audio-Parameter Audio bitrate Audio Bitrate: *256 kbps Auswahl: 64,96,128,192,256,320,384 kbps Standard: 256 kbps Audio Format: Audio format Auswahl: Mpeg2, LC-AAC, HE-AAC *Mpeg2 Standard: Mpeg2 Program info Service name, Program name, Program number, EIT event: Hier können Zusatzinformationen zum Programm eingegeben werden. Das System erstellt automatisch die Standard Einstellungen.
  • Page 12 3. Modulator DVB-C RF level Standard RF on Constellation Symbol Rate Bitrate RF Frequency 3.1 Standard: Standard Auswahl: J.83A, J.83B, J.83C *J.83A(DVB-C) Standard: J.83A (DVB-C) 3.2 Constellation / QAM Mode: Auswahl: 16 QAM, 32 QAM, 64 QAM, Constellation 128 QAM, 256 QAM *64 QAM Standard: 64 QAM 3.3 Symbol Rate:...
  • Page 13 3.5 RF on: RF on HF Träger aus- oder einschalten. Standard: On 3.6 Bitrate Bitrate(val/max) Es wird die momentane und 14.515M / 38.015M die maximale Bitrate angezeigt 4. Modulator DVB-T Standard RF level RF on Constellation Symbol Rate Bitrate RF Frequency 4.1 Bandwidth: Standard Auswahl: 6, 7, 8 MHz...
  • Page 14 Standard: 1/32 4.5 Code rate: Code rate Auswahl: 1/2, 2/3, 5/6, 7/8, Standard: 7/8 4.6 RF frequency: RF frequency 650.000 MHz Bereich: 30-960 MHz Standard: 650 MHz 4.7 RF level: Pegelbereich -36 dBm bis -16 dBm RF level -16.0 dBm Standard: -16.
  • Page 15 5. Stream Auswahl : TSID, ONID, NIT, EIT, VCT Das System erstellt automatisch die Standard Einstellungen. Hier kann man Veränderungen im Transportstrom vornehmen. Dies sollte nur von erfahrenen Nutzern vorgenommen werden. Tabelle auf Seite 31. 6. USB decice Nicht aktiviert. Auswahl : TSID, ONID, NIT, EIT, VCT Das System erstellt automatisch die Standard Einstellungen.
  • Page 16 7.5 Lock keyboard Hier kann die Tastatur vor unbefugtem Benutzen gesperrt werden. System >Lock keyboard Lock keyboard >Yes Nach dem Bestätigen mit „yes“ muss ein 6-stelliger Code eigegeben werden. Danach mit Enter bestätigen. Lock keyboard >Yes Set passwort 000000 Die Sperre kann mit dem gewählten Code wieder aufgehoben werden.

  • Page 17: Safety Precautions

    Safety precautions Before working on the base unit HDM 1 please read the following safety precautions carefully! ATTENTION The unit should only be opened by qualified persons. For removement and/or installation of a module the base unit must always be currentless! Mains connection and mains cable The unit may be only operated with a mains voltage of 230 V~ / 50 Hz.
  • Page 18 The operator or end user is self-responsible for the lawful use of the equip- ment and when doubt arises must get legal advise about the terms of usage NOTE applies to technical requirements which must be taken into account to ensure a faultless function of the device/plant. ATTENTION refers to instructions which have to be adhered exactly to avoid damage or destruction of the device.

  • Page 19: Description

    Description: Modulator for conversion of a HDMI-Signal into a DVB-C / DVB-T channel. The devices are wide range useable and can handle HDMI-signals from set- top-boxes, PC/notebooks, cameras, DVD – player. Receiver PC/Laptop Camera DVD-Player...

  • Page 20: Control Unit / Connectors

    Display and Buttons 1 Button up in the menu 2 Button down in the menu 3 Button left in the menu 4 Button right in the menu 5 Button Enter (confirm selection) 6 Button Back (in menu one step back) 7 Button Menu (go inside menu and out) 8 Indicate Operating voltage 9 Indicate Alarm, if there is no signal...
  • Page 21 Connectors: 11 Input 12V-power supply (incluted) 12 HDMI input 13 Combining-input (for external signal sources) 14 Grounding conection 15 RF output Technical datas: Input HDMI Video Encoding MPEG-4 AVC/H.264 Resolution 1920*1080_60P,1920*1080_50P; 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P Bit Rate 0.500-19.500 Mbps Audio Encoding MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC Sample rate 48KHz Bit rate...

  • Page 22: Technical Data / Screen

    Output DVB-T Standard DVB-C 8 MHz Bandwidth 7 / 8 MHz QPSK, QAM 16, QAM 64 Modulation 16-256 QAM Symbol rate 5000-9000 MS/s RF frequency 30 - 960 MHz RF output level -36…-16dBm (71 – 91 dBuV) 0,1 dB step Power supply DC 12V Operation temp.

  • Page 23: Programing

    Over view Main menu: The main menu occurs after pushing the button “Menu”. Menu navigation by using arrow buttons. Setting confirmation by “Enter”. One step back through pushing button “Back” 1 Status 5 USB device 2 Encoder 6 System 3 Modulator 4 Stream 1.
  • Page 24 2. Encoder 2. 1 Video: Select the Video-Parameter Video In Status: Not lock Shows if there is a signal detected locked Resolution: Resolution unknown 1920 x 1080 50i Shows the resulution Video bitrate Video Bit Rate: 12.000 Mbps choose the video bitrate 500 up to 19500 Mbps Rate Mode: Rate mode Select: CBR, VBR...
  • Page 25 Audio Adjustments Audio-Parameter Audio Bitrate: Audio bitrate *256 kbps Select: 64,96,128,192,256,320,384 kbps Standard: 256 kbps Audio Format: Audio format *Mpeg2 Select: Mpeg2, LC-AAC, HE-AAC Standard: Mpeg2 Program info Service name, Program name, Program number, EIT event: Select additional channel informations. The system creates automatically the default settings.
  • Page 26 3. Modulator DVB-C RF level Standard RF on Constellation Symbol Rate Bitrate RF Frequency 3.1 Standard: Standard Select: J.83A, J.83B, J.83C *J.83A(DVB-C) Standard: J.83A (DVB-C) 3.2 Constellation / QAM Mode: Select: 16 QAM, 32 QAM, 64 QAM, Constellation 128 QAM, 256 QAM *64 QAM Standard: 64 QAM 3.3 Symbol Rate:...
  • Page 27 3.5 RF on: RF on RF carrier switch on or off. Standard: On 3.6 Bitrate Bitrate(val/max) 14.515M / 38.015M Displays the current encoding bitrate 4. Modulator DVB-T Standard RF level RF on Constellation Symbol Rate Bitrate RF Frequency 4.1 Bandwidth: Standard Select: 6 / 7 / 8 MHz 8 MHz...
  • Page 28 4.5 Code rate: Code rate Select: 1/2, 2/3, 5/6, 7/8, Standard: 7/8 4.6 RF frequency: RF frequency Range: 30-960 MHz 650.000 MHz Standard: 650 MHz 4.7 RF level: Range -36 dBm up to-16 dBm RF level -16.0 dBm Standard: -16. dBm -36 dBm = 71 dBµV -30 dBm = 79 dBµV -25 dBm = 84 dBµV...
  • Page 29 5. Stream Select : TSID, ONID, NIT, EIT, VCT The system creates automatically the default settings. Only for user with experience. Table page 31. 6. USB device Not active. 7. System 7.1 Save config Save config ? Select Yes or No. >No 7.2 Load saved CFG Load saved CFG ?
  • Page 30 7.5 Lock keyboard Lock Keyboard System >Lock keyboard Lock keyboard >Yes After confirm with „yes“ a 6 stelliger Code must be set. Confirm the code with enter. Lock keyboard >Yes Set passwort 000000 To unlock please use the choosen code. Enter passwort If you forgot the code ******...
  • Page 31 Länder Code / Country Code ONID Other 0x0000 0x0000 0x00000000 Australia 0x2024 0x3201 0x0000233A Austria 0x2028 0x3301 0x00000028 Belgium 0x2038 0x3401 0x00000028 Taiwan 0x209E 0x3301 0x00000028 Czech Republic 0x20CB 0x3101 0x00000028 Denmark 0x20DO 0x3201 0x00000028 Estonia 0x20E9 0x3201 0x00000028 Finland 0x20F6 0x3301 0x00000028...
  • Page 32 + 49 (0) 70 81/1702 - 0 Technische Hotline Technical hotline + 49 (0) 70 81/1702 - 12 Telefax + 49 (0) 70 81) 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
