2N Lift8 Brief Manual
Audio unit – shaft antivandal
Hide thumbs
Also See for Lift8:
- User manual (377 pages) ,
- Brief manual (17 pages) ,
- Brief manual (14 pages)
Related Manuals for 2N Lift8
Summary of Contents for 2N Lift8

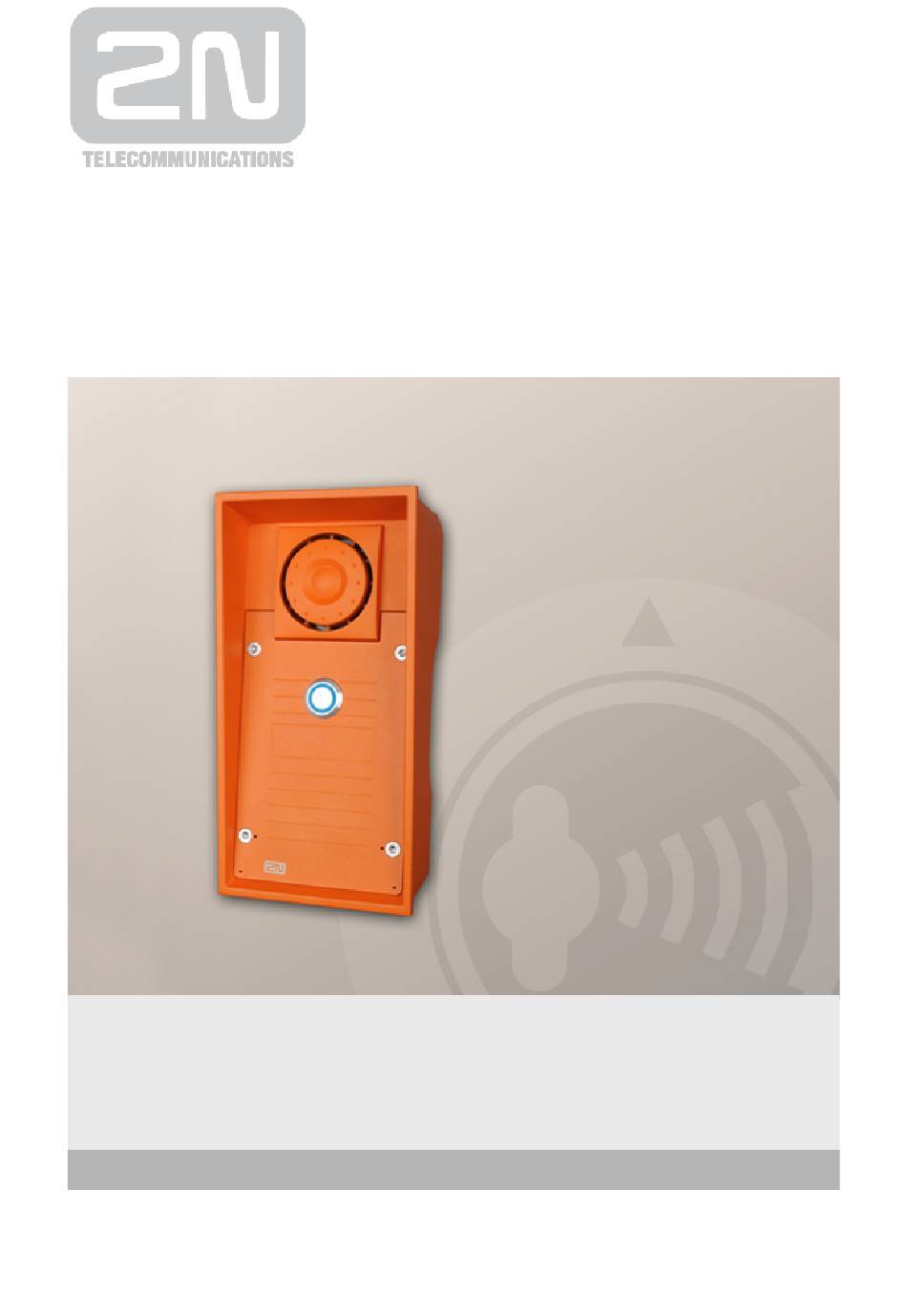

- Page 1 ® Lift8 Audio Unit – Shaft Antivandal Brief manual Firmware 1.10.0 Version 1.0.0 www.2n.cz...
- Page 3 Declaration of Conformity see the CD-ROM (if enclosed) or our website at www.2n.cz. The 2N TELEKOMUNIKACE a.s. is the holder of the ISO 9001:2009 certificate. All development, production and distribution processes of the company are managed by this standard and guarantee a high quality, technical level and professional aspect of all our products.
-
Page 4: Before You Start
Check the product package for completeness before installation: 1 2N® Lift8 Shaft Antivandal 1 Torx 10 / Torx 20 double-ended spanner Bushings (extra package): 1 2N® Lift8 Shaft Antivandal brief manual1 mounting template 1 big two-hole, sealed bushing with nut 1 replaceable big one-hole bushing seal for thick cables... -
Page 5: Electric Installation
The audio unit is typically mounted on a wall using the wall plugs and screws included in the delivery. Find the drilling template in an extra package. Caution The audio unit is designed for outdoor applications too. Refer to Subs. 2.10.3 (Fireman - Mechanical Mounting) for more mounting details. Electric Installation Unscrew the 4 screws using the Torx 20 spanner enclosed and remove the audio unit front cover to reveal the electronics board. -
Page 6: Bus Connection
Jumpers figure above). Warning The audio unit is intended for 2N® Lift8 audio unit bus connection exclusively. Do not connect it to other wires to avoid its damage or destruction. Maintain polarity while connecting the audio unit to avoid audio unit error. -
Page 7: Mounting Completion
An improper mounting may result in the audio unit not being waterproof. Water leakage may damage the electronics. 2N® Lift8 Shaft Antivandal is assembled with stainless steel screws. If you lose them, never use other screws to avoid corrosion and screw appearance deterioration! -
Page 8: Než Začnete
Tlačítko ALARM nesvítí v klidovém stavu. Než začnete Kontrola úplnosti výrobku Před započetím instalace prosím zkontrolujte, zda je balení výrobku kompletní: 1× 2N Lift8 šachta antivandal ® 1× dvouramenný klíč Torx 10 / Torx 20 Průchodky (v příbalu): 1× průchodka velká, s maticí, dvouděrová těsněná... - Page 9 4× vrut (5 × 90) mm 4× „inteligentní" hmoždinka (8 × 50) mm Montáž Hláska se obvykle montuje na zeď pomocí přiložených hmoždinek a vrutů. Vrtací šablona se nachází v příbalu. Upozornění Hláska je určena i pro venkovní instalaci. Podrobnější popis montáže naleznete v kapitole 2.10.3 (Fireman - mechanická montáž) El.
- Page 10 2. Musí se dodržet polarita (viz. obr Popis svorek, konektorů a propojek) Varování ® Hláska je výhradně určena k připojení na sběrnici „Audio unit bus“ systému 2N Lift8. Připojením hlásky na jiné vodiče, může vést k jejímu poškození nebo zničení.
-
Page 11: Nastavení Hlasitosti
(Torx 20). Upozornění Špatně provedená montáž může způsobit, že hláska nebude vodotěsná. Zatékání vody může poškodit elektroniku. ® Lift8 šachta antivandal je sestaven šrouby z nerezavějící oceli. Při jejich ztrátě, pokud použijete jiné šrouby, hrozí koroze, která může znehodnotit vzhled okolí šroubu! - Page 12 2N TELEKOMUNIKACE a.s. Modřanská 621, 143 01 Prague 4, Czech Republic Phone: +420 261 301 500, Fax: +420 261 301 599 E-mail: sales@2n.cz Web: www.2n.cz D-2144 v1...
